Úprava vazníků

Skica nakreslená v půdoryse není s vazníkem po jeho vytvoření a vložení nijak svázána (a můžete ji použít k vytvoření nových vazníků). Modifikace skici nemá na již vytvořený vazník žádný vliv.

TrussMaker nabízí doplňkovou metodu pro editaci vložených vazníků.

Označte vazník a zadejte příkaz Upravit vazník v nabídce TrussMaker (3D Model > Speciality 3D modelu) nebo v paletce TrussMaker.

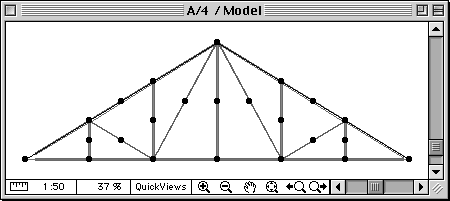

Zobrazí se upozornění, abyste vytvořili nové okno řezu. Nakreslete jednoduchou řezovou čáru pomocí nástrojů řezu, otevřete nové okno řezu a zadejte příkaz Pokračovat v editaci v nabídce nebo paletce TrussMaker . Původní skica se objeví v okně a můžete ji editovat.




Po provedení změn zadejte znovu příkaz Vytvořit vazník.

Zobrazí se dialogové okno Nastavení TrussMakeru se stejnými volbami. Jediným rozdílem je to, že kromě tlačítka Uložit se zobrazí i tlačítko Uložit jako.


  • Pokud klepnete na Uložit, TrussMaker zobrazí upozornění, že se chystáte uložit knihovní prvek pod existujícím jménem. Klepnutím na Přepsat nahradíte dřívější vazník novým, tlačítkem Zrušit celý proces zrušíte.
  • Pokud klepnete na Uložit jako, vytvoří se nový objekt vazníku. TrussMaker vás požádá o jméno tohoto objektu.
