Vytváření vazníků v oknech řezů/exteriérových pohledů

Vazníky můžete vytvářet také v oknech řezů/exteriérových pohledů:

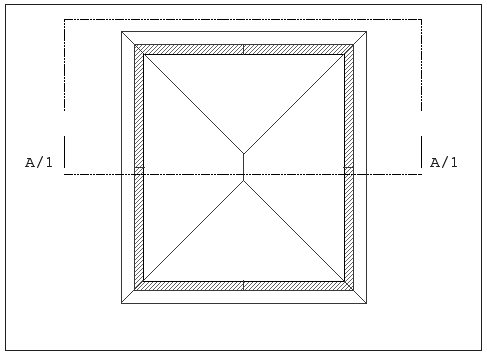

1. V půdoryse nakreslete střechu a čáru řezu.





2. Otevřete příslušné okno řezu/exteriérového pohledu.

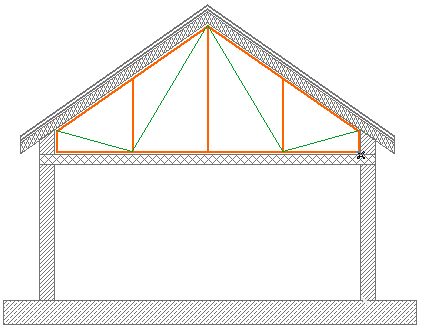

3. Podle střechy nakreslete tvar vazníku. Použijte k tomu čáry, jak byste to udělali v půdorysu.





4. Označte čárovou skicu vazníku a zadejte příkaz Vytvořit vazník v hierarchické nabídce TrussMaker . (3D model > Speciality 3D modelu > TrussMaker)
5. V dialogovém okně Nastavení TrussMakeru proveďte příslušné nastavení a objekt uložte.

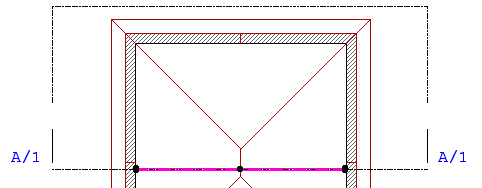

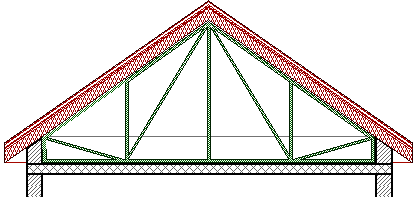

   Pak se zobrazí upozornění, že nový objekt vazníku byl vytvořen v půdoryse. Vazník byl vložen na řezovou čáru a v řezu/exteriérovém pohledu se proto zobrazí jako prvek, který je ořezán.

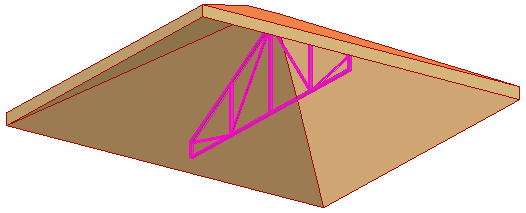

6. Zobrazte nový vazník i střechu ve 3D nebo v okně jiného řezu.
