Typy operací s tělesy

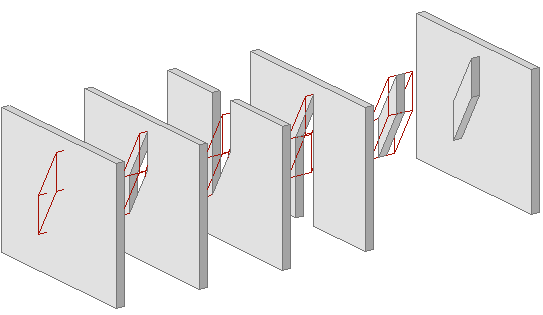

Operací existuje pět typů. Na následujícím obrázku je výsledek všech operací: počáteční tvar zdi je zobrazen úplně vlevo a následuje každá z pěti operací. Operační prvek je zobrazen v režimu Čárový model.
- Rozdíl vyřeže tvar operačního prvku v cílovém prvku.
- Rozdíl s vytažením nahoru v cílovém prvku vyřeže tvar operátora a jeho projekci ode dna operačního prvku po horní povrch cílového prvku.
- Rozdíl s vytažením dolů z cílového prvku vyřeže tvar operátora a jeho projekci od horního povrchu operačního prvku k patě cílového prvku.
- Průnik zachová jen společnou část cílového a operačního prvku.
- Sjednocení přidá tvar cílového prvku ke tvaru operátora.
Operace s tělesy: Zobrazování a počítání prvků

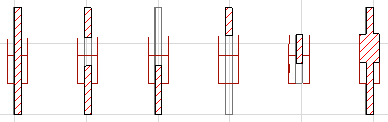

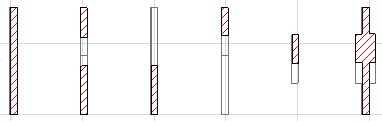

Operace s tělesy ovlivňují tvar modelu, tj. jeho 3D zobrazení a vygenerované řezy/exteriérové pohledy/int. pohledy a výkresy detailů. Na obrázku je řez prvky z horních obrázků. Operační prvky jsou zobrazeny čárově, nad, a jejich vrstvy jsou skryty, pod.
V půdorysu je zobrazení cílových a operačních prvků stále stejné. Vložení operačního prvku do čárové vrstvy neovlivňuje jeho zobrazení. Pokud je vrstva operátora skryta, pak se v půdoryse nezobrazí, ale také jej nebudete moci editovat, dokud vrstvu znovu nezobrazíte.
Pokud provedete operaci s tělesy v okně řezu/exteriérového pohledu, musíte obsah okna přestavět, aby se výsledek zobrazil.
Operace s tělesy v interaktivních tabulkách
V tabulkách prvků můžete vypsat prvky podle vámi vybraných kritérií. U spousty prvků můžete najít “čisté” a “hrubé” parametry: například čistý a hrubý objem sloupu. “Čisté” a “hrubé” parametry vždy znamenají toto:
- Čistý: Zohledňuje operace s tělesy.
- Hrubý: Nezohledňuje operace s tělesy.
Více informací naleznete v tématu Parametry vykazování prvků.
