Příklad operací s tělesy

V tomto případě spojíme schodiště s deskou.

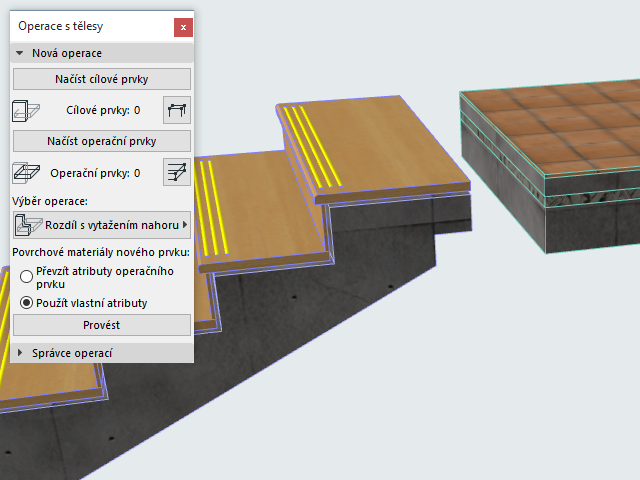

1. Otevřete okno příkazem 3D model > Operace s tělesy (dostupný také v kontextové nabídce označeného prvku).

   Více informací o těchto ovládacích prvcích naleznete v tématu Paletka Operace s tělesy.

2. Vytvořte kolizi prvků.

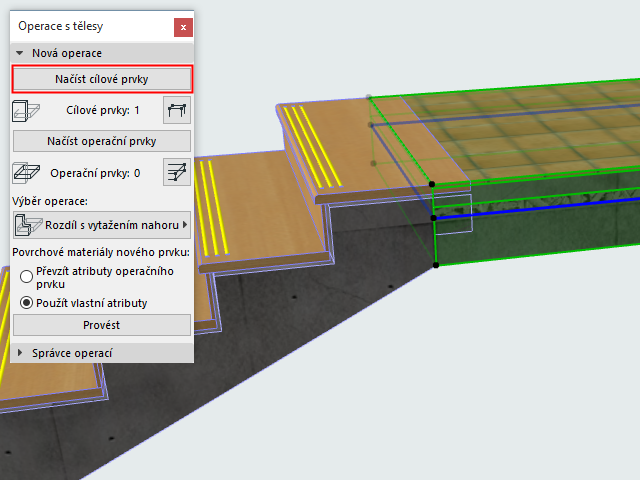

3. Vyberte cílový prvek: desku.
4. Klikněte na Načíst cílové prvky.





5. Zrušte označení desky.
6. Vyberte prvek (operační prvek): schodiště.
7. Klikněte na Načíst operační prvky.

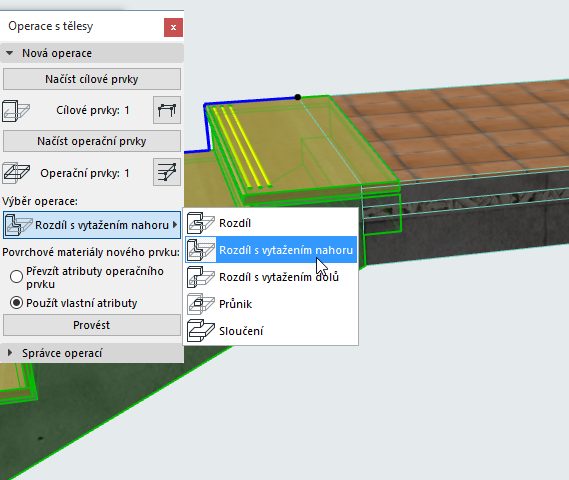

8. Vyberte typ operace: Rozdíl s vytažením nahoru.

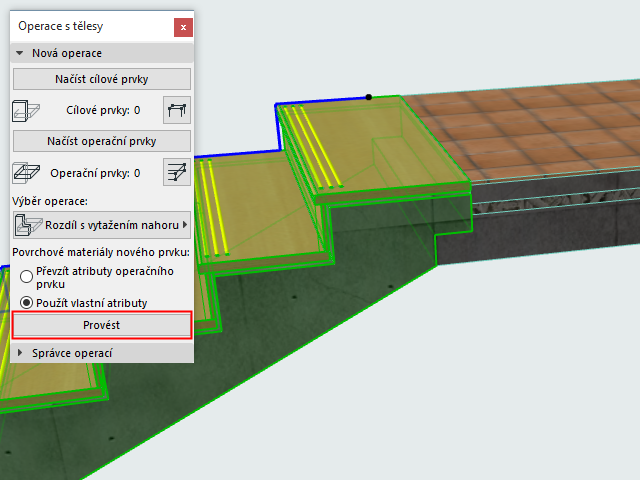

9. Klikněte na Provést. Operace je dokončena.
10. Prohlédněte si výsledek ve 3D.

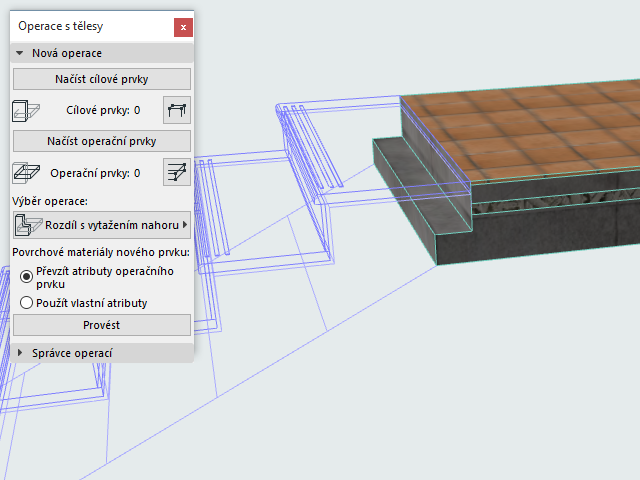

Schodiště zobrazené jako čárový model:
