Nastavení struktury trámu / segmentu

Označte trám nebo segment trámu.

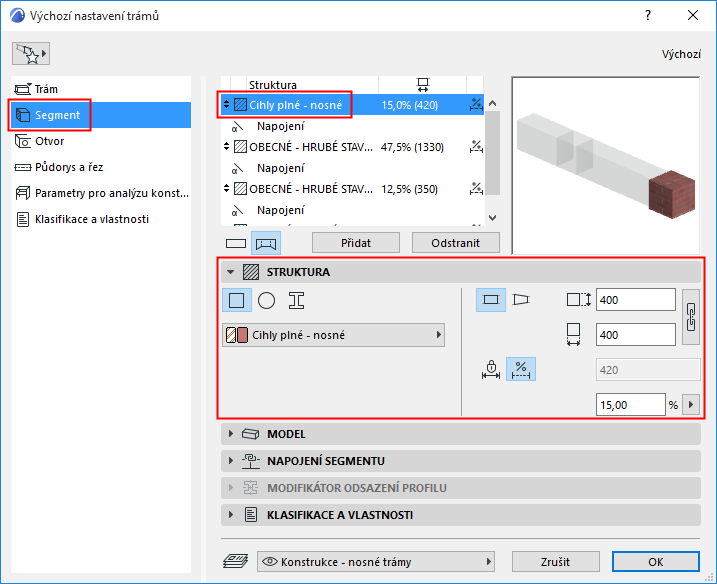

V záložce Struktura v okně nastavení trámu (na stránce Segment) nastavte vlastnosti konstrukce a délku segmentů (pevná nebo flexibilní).

Pokud je vybraný jeden ze segmentů: tyto volby jsou dostupné také v režimu úprav trámu.



Průřez

Klikněte na ikonu a zvolte průřez segmentu.

  • Obdélníkový
  • Kruhový
  • Vlastní profil

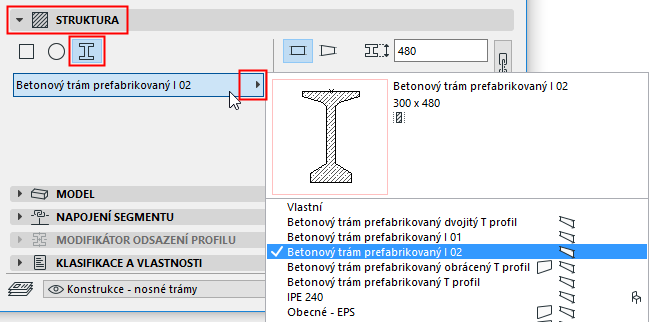

Stavební materiál / profil

Z nabídky vyberte stavební materiál nebo profil pro trám nebo segment.


Poznámka: V této nabídce jsou zobrazeny pouze profily, které mají v nastavení “použít pro” zapnutý trám. Profily můžete nastavit v menu Volby > Atributy prvků > Správce profilů.

Délka segmentu (pevná nebo flexibilní)

Pro každý z vybraných segmentů: Délka může být pevná nebo flexibilní - požadovanou možnost vyberte kliknutím na ikonu v záložce Struktura.

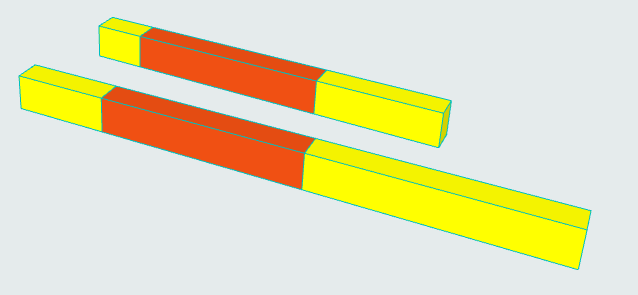

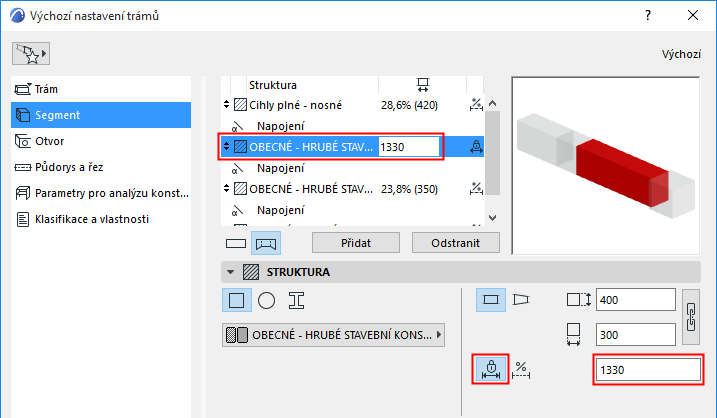

  • Segmenty s pevnou délkou: Zadejte hodnotu délky. Tato hodnota zůstane nezměněná i v případě, že trám natáhnete. (Délku vybraného segmentu můžete zadat také v seznamu segmentů.)

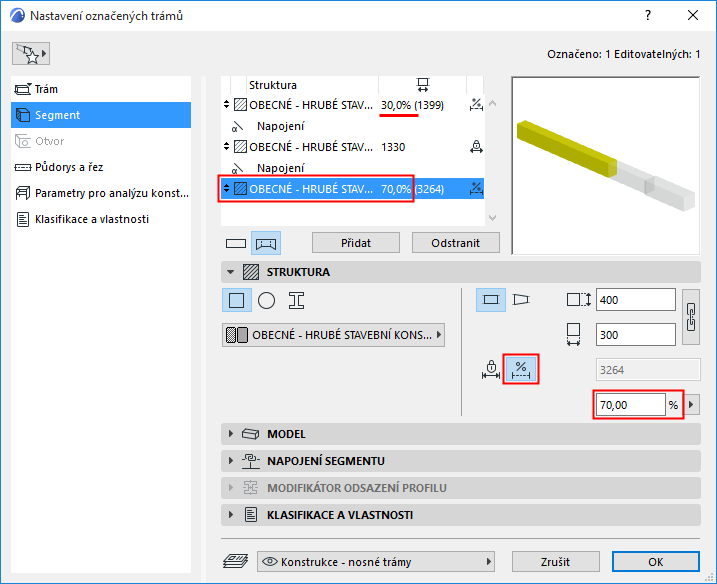

  • Segmenty s flexibilní délkou: Délku definujte jako procento celkové délky všech flexibilních segmentů. (Součet délek všech flexibilních segmentů bude vždy 100%.) V případě, že trám natáhnete, délka segmentu se automaticky upraví.

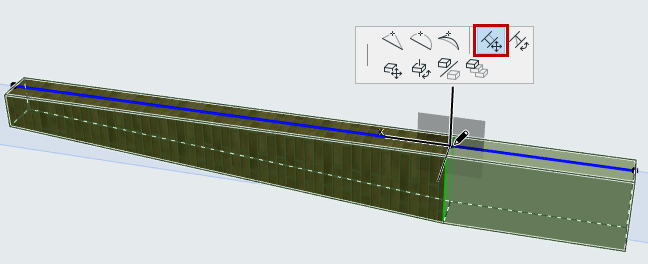

Úprava délky segmentu ve 3D

  1. Označte trám ve 3D okně.
  2. Klikněte na uzel napojení (na referenční čáře trámu).
  3. Z plovoucí paletky vyberte Přesunout napojení segmentů a upravte délku segmentu.
    Poznámka: Pokud přetáhnete vybraný uzel na sousední uzel napojení, segment se odstraní.
