Úpravy trámů

Natáhnout délku / Upravit úhel

Pomocí příkazů v plovoucí paletce vyvolané kliknutím na koncový bod referenční osy upravte trám.

  • Protáhnout délku

Šikmé trámy:

  • Protáhne délku v zadaném sklony
  • Upravit úhel

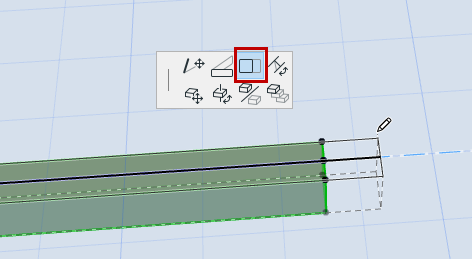

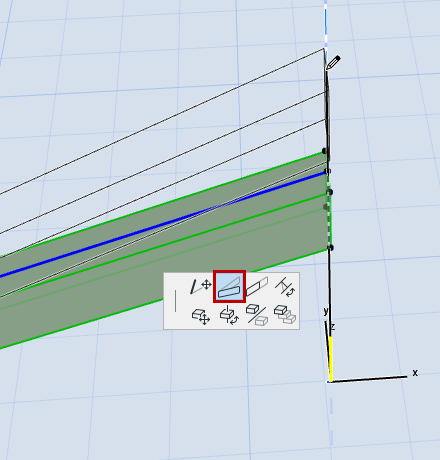

    BeamStretchLength.png   BeamModifyAngle.png

Natáhnout průřez trámu (segmentu)

Přímé trámy tvořené jedním segmentem:

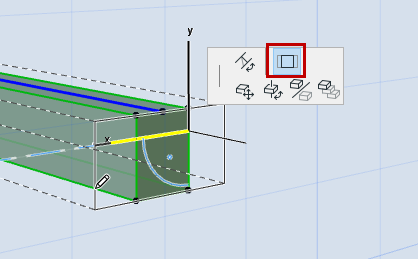

Pomocí příkazů v plovoucí paletce (v půdorysu nebo ve 3D okně) upravte rozměry průřezu trámu.

Poznámka: Trámy mohou být nataženy také v okně řezu, pokud je referenční čára trámu kolmá k čáře řezu.

Jako alternativu můžete použít menu Úpravy > Změna tvaru > Natáhnout.



Úprava šikmých trámů v půdorysném zobrazení

  1. Vyberte šikmý trám v půdorysu.

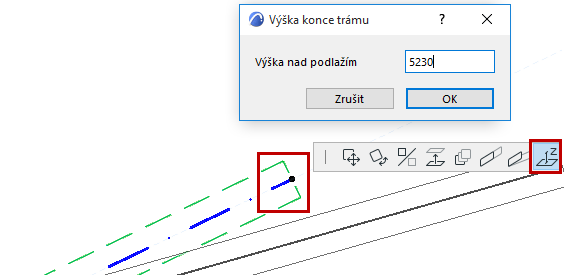

  2. Z plovoucí paletky vyvolané kliknutím na koncový bod referenční čáry vyberte příkaz "Nastavit výšku koncového bodu prvku".
  3. V dialogovém okně Výška konce trámu zadejte novou výšku pro označený koncový bod.
