Výběr a úprava otvorů trámu

Úprava jednoho otvoru

1. Použijte jeden z následujících postupů:

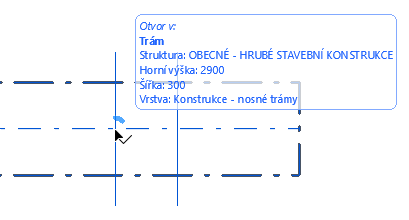

   • Nástrojem šipka klikněte na střed otvoru.
   • Pokud je aktivní jakýkoli jiný nástroj, stiskněte Shift a klikněte na střed otvoru.

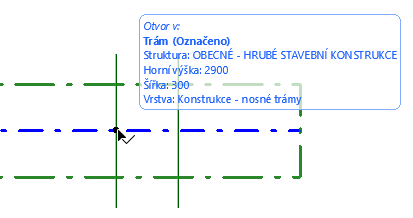

   Otvor je tak označený.

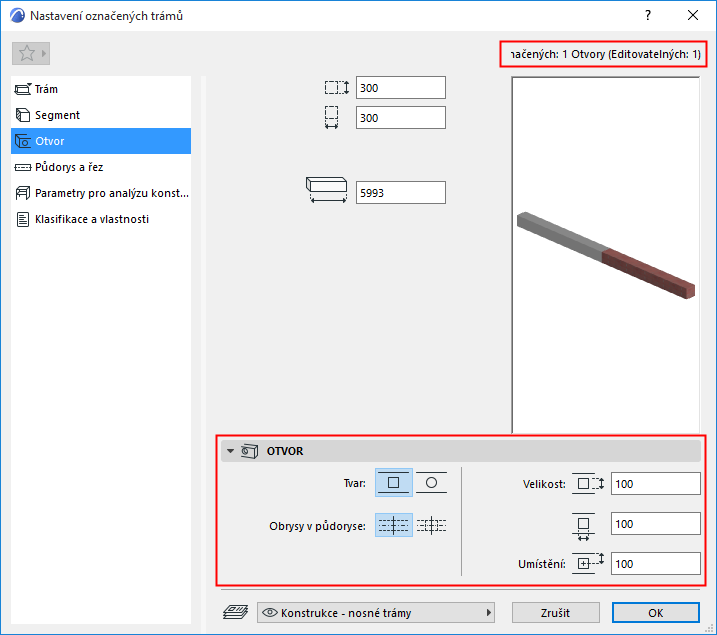

2. Otevřete okno nastavení označeného trámu a na stránce Otvor upravte tvar a rozměry označeného otvoru (případně použijte odpovídající volby Infopaletky).





• Tvar: Pravoúhlý nebo Kruhový
• Obrysy v půdoryse: Vyberte půdorysný symbol: zobrazit obrysy otvoru nebo zobrazit pouze osu
• Velikost: Zadejte vodorovný a svislý rozměr otvoru. U kruhového otvoru zadejte průměr.
• Poloha: Vzdálenost středu otvoru od horního povrchu trámu.

Úprava všech otvorů

1. Označte trám. Budou označeny i všechny otvory.

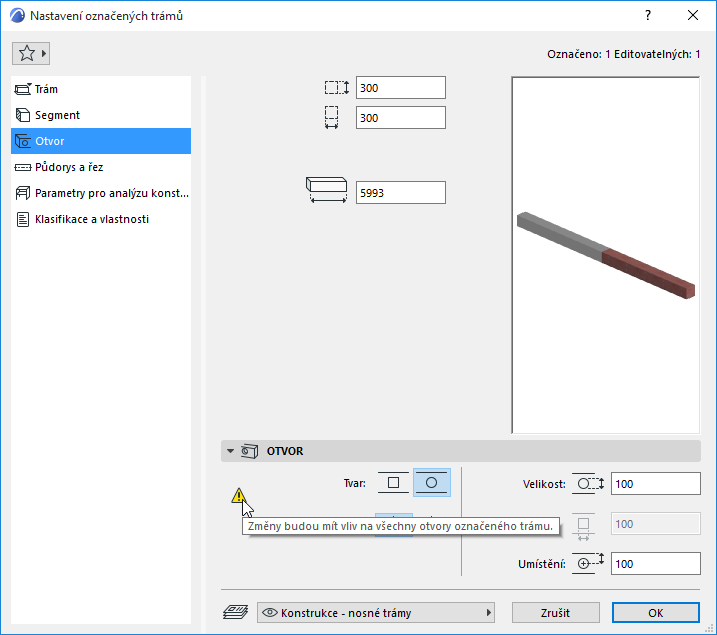

2. Otevřete okno nastavení označeného trámu a na panelu Otvory můžete upravit všechny otvory trámu najednou (případně použijte odpovídající volby Infopaletky).





Posunout otvor graficky

• Otvor můžete přesunout ve směru trámu (v půdorysu nebo ve 3D)
• Otvor můžete přesunout nahoru a dolů ve směru osy Z (ve 3D)





Otvory v zakřiveném trámu

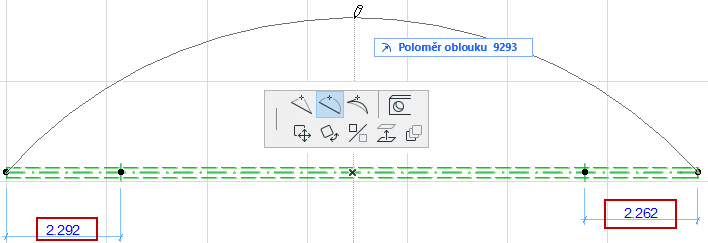

Předpokládejme, že jste vložili otvory do přímého trámu (v daných vzdálenostech od obou konců trámu) a z tohoto trámu uděláte oblouk (podle obrázku níže).

Objeví se okno Umístění otvorů trámu, které vám umožní nastavit nové pozice otvorů zakřiveného trámu:

Zachovat vzdálenost Pokud zvolíte tuto možnost, bude vzdálenost otvoru od bližšího konce zdi zachována. Vzdálenost otvorů od nejbližšího konce trámu (měřená na ose zakřiveného trámu) zůstane nezměněná.

Zachovat proporce: Poměr vzdáleností otvorů k oběma koncům trámu se nezmění.
