Sklon konců trámu

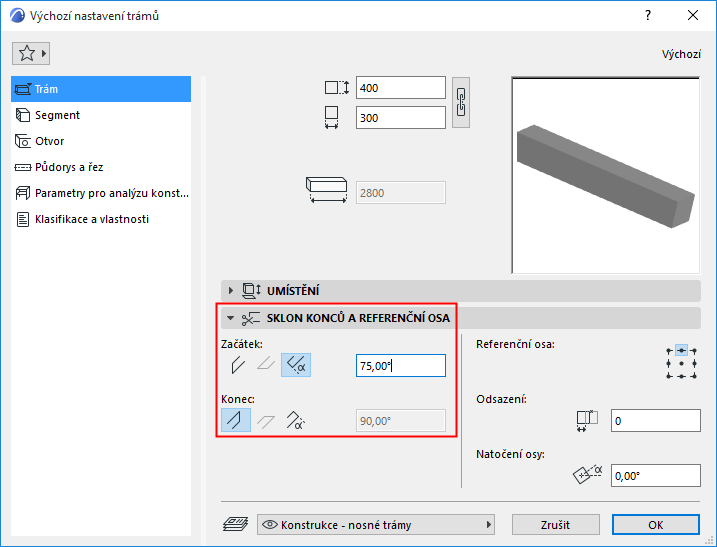

Otevřete okno nastavení trámu - záložku Sklon konců a referenční osa. Pole pro nastavení sklonu začátku a konce trámu najdete také v infopaletce.



Nastavte koncové plochy trámu jako vodorovné, svislé nebo definujte uživatelský úhel.

Poznámka: Vodorovné napojení je dostupné pouze pro šikmé trámy.

Upravit geometrii konců můžete také graficky:

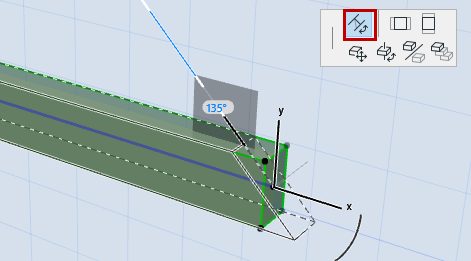

  • Ve 3D okně vyberte trám. Klikněte na hranu horního povrchu a z plovoucí paletky vyberte příkaz Upravit úhel napojení.
