Přiřazení profilu prvku

Pomocí profilů můžete vytvářet zdi, sloupy, trámy, prvky zábradlí nebo je můžete použít v knihovních prvcích.

Poznámka: Profily pro knihovní prvky jsou dostupné pouze pro takové GDL prvky, které v popisu mají volbu výběru profilu - např. prvky lehkého obvodového pláště nebo schodiště.

Profil přiřadíte prvku v jeho nastavení nebo ve Správci profilů.

Z nastavení prvku (zeď, trám, sloup):

  1. Otevřete nastavení prvku .
  2. Na panelu Geometrie a umístění klikněte na ikonu "Profil".
  3. Z nabídky vyberte profil.

    Poznámka: V tomto seznamu jsou uvedeny pouze profily, jejichž nastavení "použít s" zahrnuje váš typ prvku: viz"Použít s" - definujte dostupnost profilu

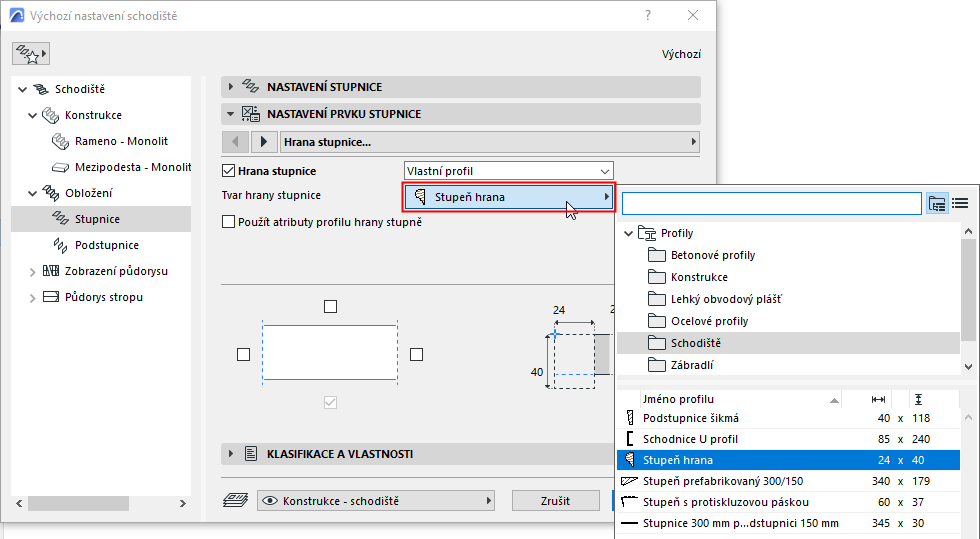

Z nastavení komponenty (zábradlí, schodiště, lehký obvodový plášť):

Například: použijte profilovou konstrukci jako prvek zábradlí, rám lehkého obvodového pláště nebo stupnici schodiště.

  1. Otevřete nastavení prvku .
  2. Z nabídky v nastavení prvku vyberte profil.

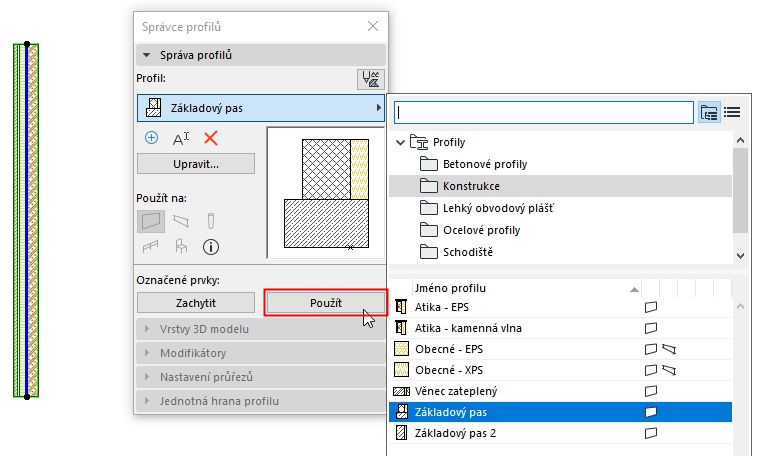

Ve Správci profilů

  1. V modelu vyberte jeden nebo více prvků.
  2. Vyberte z nabídky Zvolit profil ve Správci profilů.
  3. Klikněte na tlačítko Použít.
