Valbová střecha s ozdobným štítem


  1. Začněte normální valbovou střechou.


    Jak vytvořit valbovou střechu najdete zde: Valbová střecha.

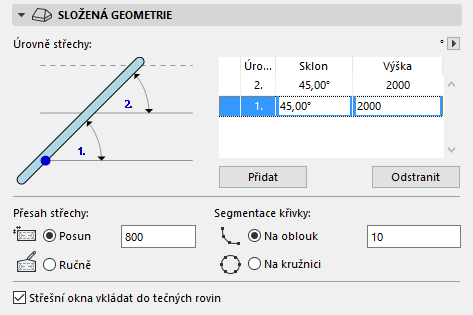

  2. Tuto střechu pak změňte na střechu se dvěma úrovněmi: otevřete nastavení střechy a panel složená geometrie.
    • Úroveň přidejte kliknutím na tlačítko přidat.
    • Zadejte výšku, ve které bude končit první úroveň (a druhá úroveň bude začínat). Sklon může být stejný pro obě úrovně.

    Klikněte na OK.


  3. Zobrazte výslednou střechu ve 3D. Protože mají obě úrovně stejný sklon, musíte střechu označit, abyste viděli, kde je jejich hranice.

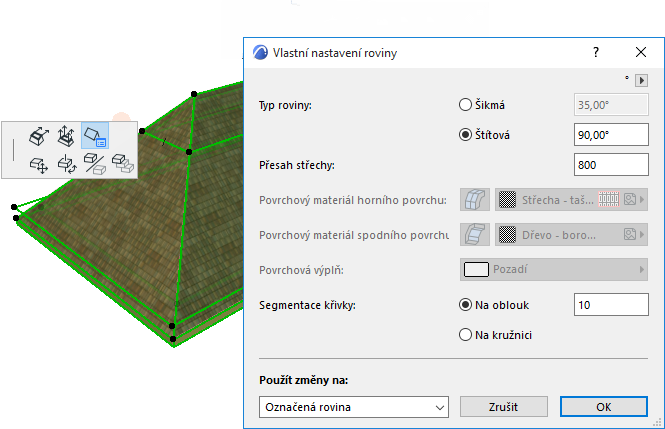

  4. Z obou konců horní úrovně střechy udělejte štíty.



    Viz Změna střešní roviny na štít.

  5. Podívejte se na hotovou střechu.
