Úprava střešních rovin

U složených střech můžete upravovat jejich libovolnou střešní rovinu - povrchový materiál, přesah střechy a sklon - takže její nastavení se pak liší od celkového nastavení střechy.

Okno vlastního nastavení roviny otevřete takto.

  1. Vyberte střechu.
  2. Klikněte na referenční čáru střešní roviny, kterou chcete upravit.

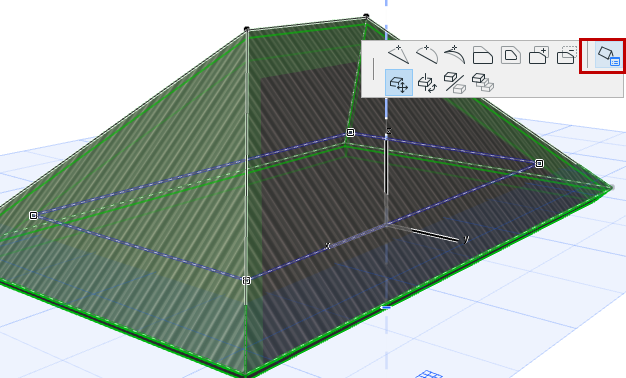

  3. V plovoucí paletce vyberte možnost vlastní nastavení roviny:

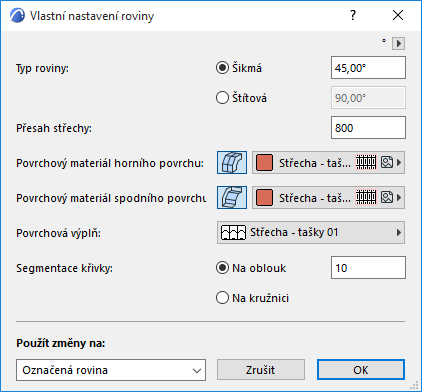

Zde můžete upravit následující nastavení:

  • Sklon
  • Přesah střechy
  • Povrchový materiál horního nebo spodního povrchu (dostupné pouze pro šikmé střešní roviny)
    Poznámka: Pokud potřebujete nastavit povrchový materiál hran střešní roviny, použijte vlastní nastavení hrany.

    Viz Úprava hrany střechy nebo střešního otvoru.

  • Povrchová výplň

Použít změny

Použít změny na: Vyberte, jestli chcete aplikovat změny:

  • Označená rovina (výchozí volba)
  • Označená úroveň (všechny roviny aktuální úrovně střechy; tato volba má smysl pouze v případě, kdy se jedná o víceúrovňovou střechu.)

    Viz Přidat úroveň střechy.

  • Všechny roviny

Vlastní hodnoty v nastavení střechy

V okně nastavení střechy se zobrazené hodnoty pro sklon, přesah, povrchový materiál nebo segmentace křivky nezmění, protože se jedná o nastavení střechy jako celku.

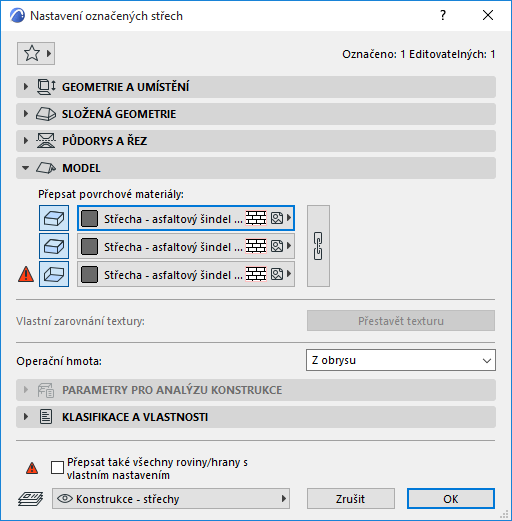

Nicméně u voleb, které mají minimálně jednu rovinu jinak nastavenou, se zobrazí žlutá značka.

Pokud změníte nějakou hodnotu v nastavení střechy, zobrazená žlutá značka (znázorňující “vlastní rovinu”) bude mít červený stín. Znamená to, že se nastavení střechy mění: chcete tyto změny nastavit také na vaše upravené střešní roviny? Pokud ano, zaškrtněte políčko v dolní části nastavení střechy (Použít změny také na vlastní plochy/hrany). Pokud nechcete, nezaškrtávejte políčko, roviny s vaším nastavením zůstanou tak, jak jste je nastavili.
