Svázání prvků: Střechy, skořepiny, morfy

Pomocí příkazu  Spojit > Svázat prvky můžete vytvořit napojení založená na prioritách průniků mezi libovolným počtem střech, skořepin nebo morfů s ostatními prvky. (Minimálně jeden prvek musí být střecha, morf nebo skořepina.)

Poznámka: Jako alternativu můžete použít napojení prvků na střechu nebo skořepinu, což prvky i ořeže (nikoliv jen vytvoří vazbu): je to další způsob, jak vytvořit vazbu mezi střechami/skořepinami, které vychází z priorit průniků a zároveň dojde k ořezání cílového tělesa.

Viz Napojení prvků na střechu/skořepinu.

Svázání prvků: Příklad

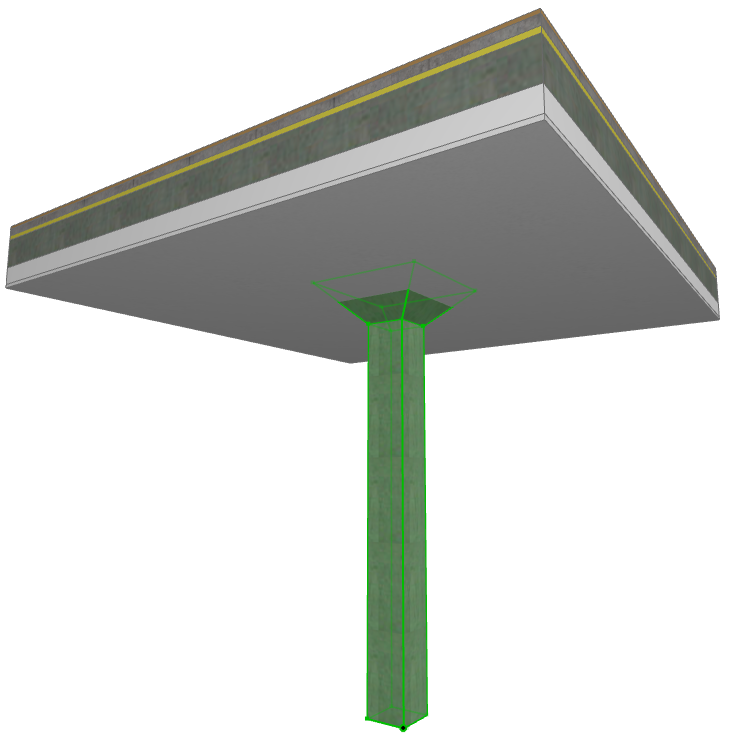

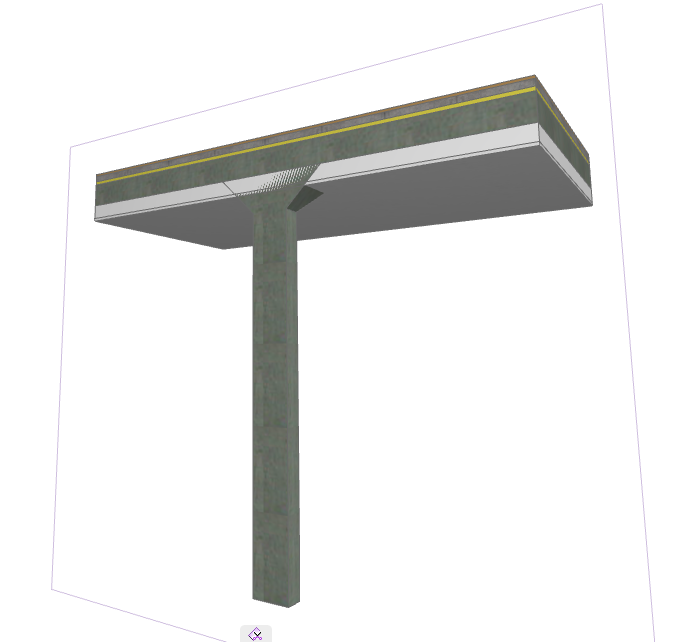

  1. Předpokládejme, že máme dva kolidující konstrukční prvky: morf a sendvičovou desku.

  2. Označte morf.

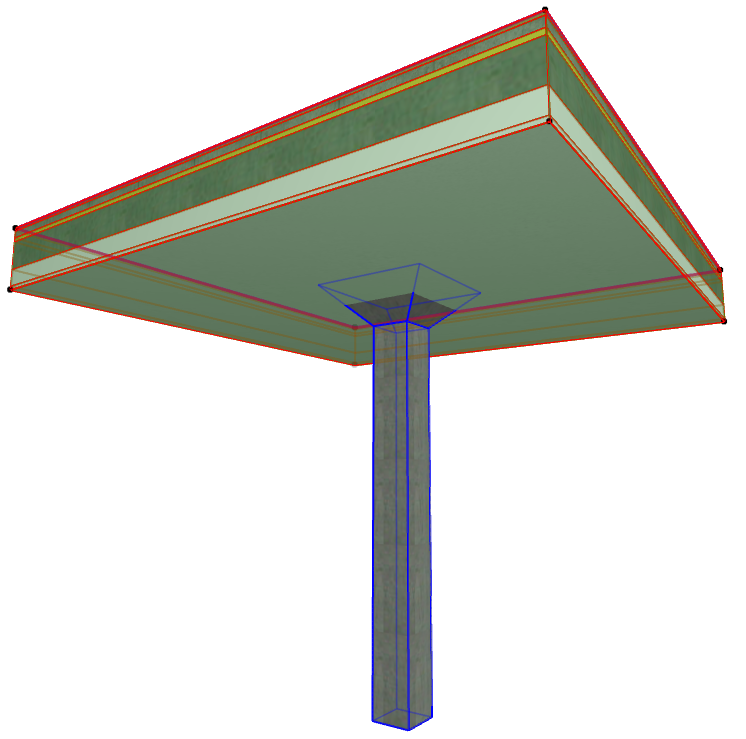

  3. Použijte příkaz 3D model > Vazby prvků a konstrukcí > Svázat prvky. Nyní budete vyzvání, abyste kliknuli na prvek, se kterým chcete morf svázat.

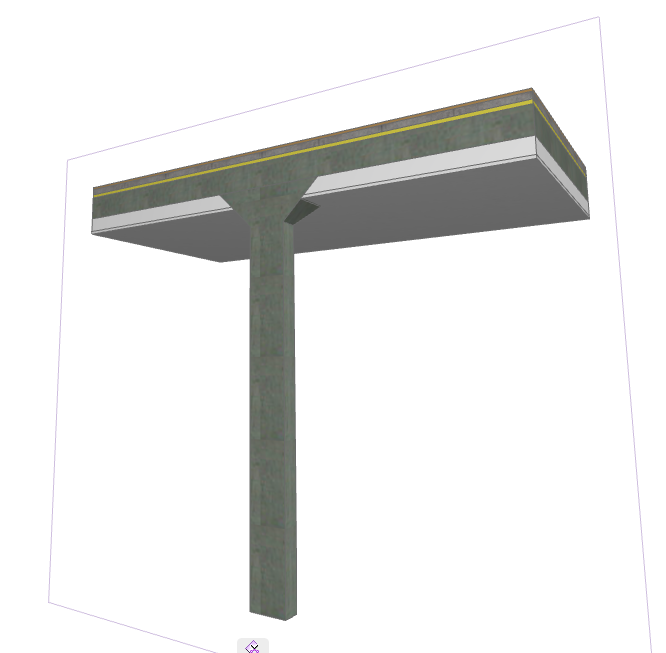

  4. Klikněte na cílový prvek. Průnik obou prvků je nyní vytvořen a projevují se priority průniků jednotlivých stavebních materiálů.

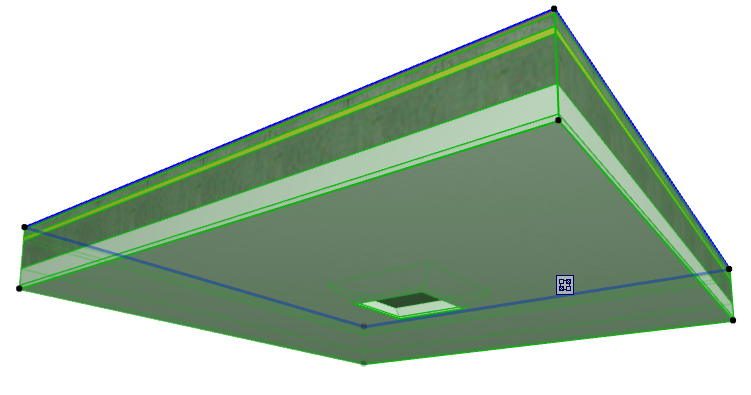

    Merge_4result_1.png Merge_5result_2.png

    Poznámka: Před použitím příkazu 3D model > Vazby prvků a konstrukcí > Svázat prvky můžete označit i oba prvky. V takovém případě pak nemusíte definovat cílový prvek a vazbu vytvoříte v jediném kroku.

Více informací o tom, jak vazby (průniky) mezi konstrukčními prvky fungují najdete zde:

Viz Průniky prvků.

Více informací o správě vazeb mezi konstrukcemi zde:

Viz Správa napojení prvků.
