Paletka Library Part Maker

Otevření paletky Library Part Maker

Paletku otevřete jedním z těchto příkazů:

• 3D model > Speciality 3D modelu > Library Part Maker
• Okno > Paletky > Library Part Maker

Výběr a zvýraznění

Pomocí ikony paletky můžete identifikovat a vybrat konkrétní knihovní prvky a jejich komponenty:

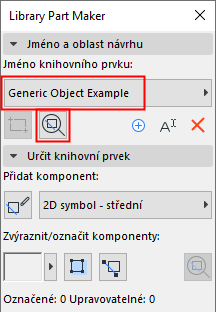

Přiblížení oblasti návrhu

1. Z nabídky vyberte jméno knihovního prvku.
2. Kliknutím na tlačítko přiblížení zvětšíte oblast návrhu v půdorysu

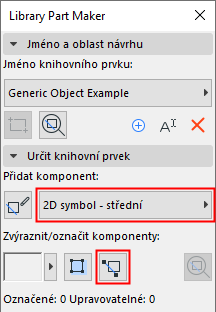

Výběr typu komponenty

1. Z nabídky vyberte typ komponenty (např. 2D symbol střední)
2. Klikněte na tlačítko Vybrat komponenty.





V půdorysu jsou nyní vybrány všechny komponenty tohoto typu.

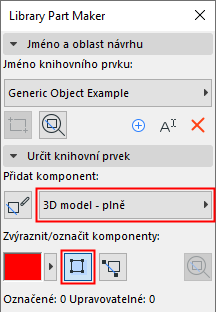

Zvýraznění komponent podle typu

1. Z nabídky vyberte typ komponenty (např. 3D model plný)
2. Klikněte na tlačítko Zvýraznit komponenty.

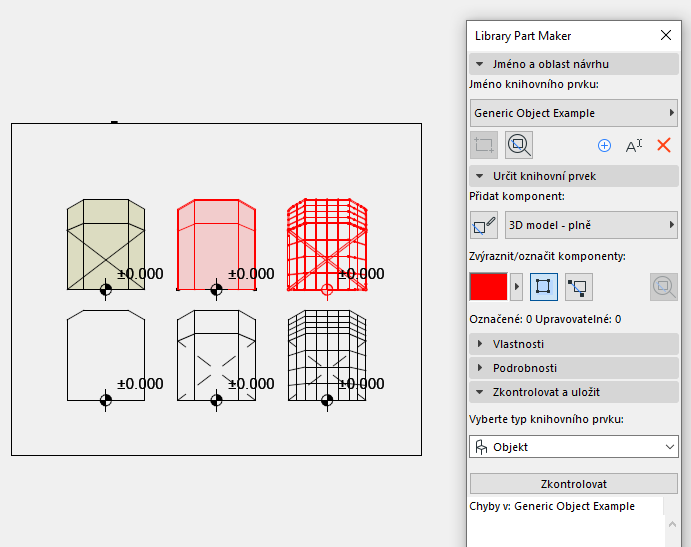

Všechny komponenty vybraného typu jsou nyní v půdorysu zvýrazněny.

Chcete-li zvýraznění odstranit, klikněte znovu na tlačítko Zvýraznit komponenty.

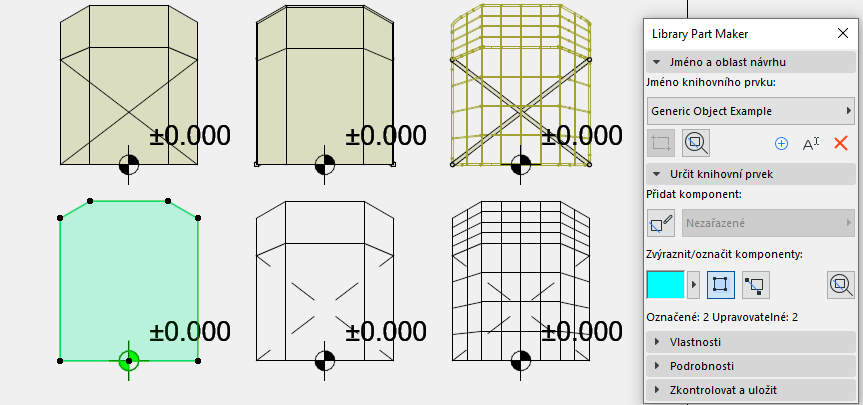

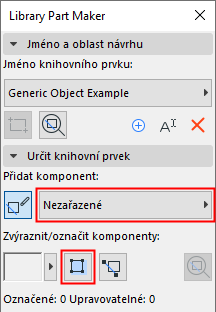

Zvýraznění nepřiřazených komponentů

• V nabídce vyberte jako typ komponenty "Nepřiřazeno"
• Klikněte na tlačítko Zvýraznit komponenty.





Všechny komponenty v půdorysu bez přiřazeného typu budou nyní zvýrazněny.

Chcete-li zvýraznění odstranit, klikněte znovu na tlačítko Zvýraznit komponenty.

Nastavení barvy zvýraznění

Kliknutím na nabídku vedle zvýraznění otevřete rozhraní pro nastavení barev. Pro nepřiřazené komponenty můžete nastavit samostatně barvu a průhlednost (ta je užitečná obzvlášť ve 3D okně).
