Zateplení zdí: Pracovní postup při rekonstrukci

Pokud chcete přidat izolační vrstvu na stávající zeď, jednoduše upravte sendvič - přidejte izolaci. Nicméně jediné vrstvě sendviče nelze přiřadit stav “nové konstrukce”, to lze pouze celé zdi.

Pokud chcete (pro účely zobrazení s filtry rekonstrukce) rozlišit původní zeď a vrstvu zateplení, doporučujeme postupovat takto:

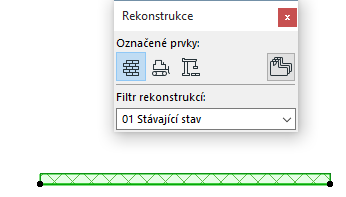

Zobrazení stávajícího stavu

1. Na paletce rekonstrukce přiřaďte původní zdi (zeď 1) stav “stávající konstrukce”.

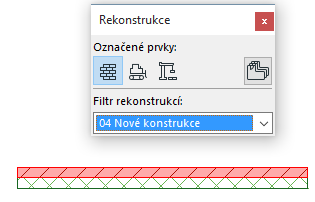

   Zobrazení nové konstrukce

   V tomto zobrazení chcete obě části - stávající zeď a nové zateplení.

2. Podél zdi 1 nakreslete novou zeď (zeď 2), která bude znázorňovat izolaci. Nový zdi přiřaďte stav “nové konstrukce”.





   Díky tomu bude nová část zdi - izolační vrstva - zobrazena jako “nová konstrukce”.

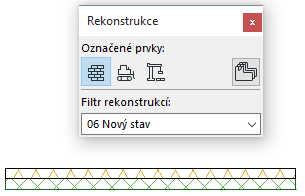

   Zobrazení nového stavu

3. Zde jsou zdi 1 i 2 zobrazeny podle jejich vlastního nastavení.





   Poznámka: V tomto způsobu modelování je třeba vložit okna i dveře do každé samostatné vrstvy zdi.
