Povrchy řezu a Obrysy (Nastavení prvku)

Platí pro prvky typu Zeď, Trám, Sloup, Deska, Střecha, Skořepina, Morf, Síť.

Povrchy řezu

Vyberte atributy používané pro zobrazení řezu prvku v půdorysech a řezech.

  • Pro Základní strukturu prvku:
  • Vyberte čáru řezu a pero
  • Pro prvky struktury Základní, Sendvič, nebo Vlastní profil:

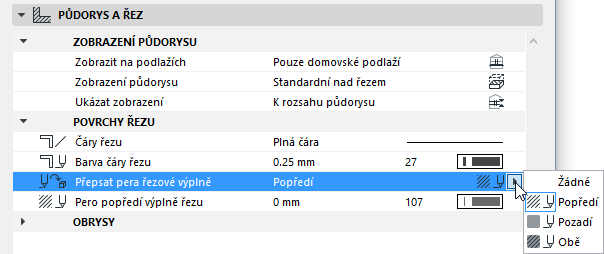

  • Podle potřeby můžete přepsat pera výplní popředí a pozadí (výchozí zobrazení vychází z nastavení stavebního materiálu). Pokud chcete nastavení změnit, vyberte z nabídky Přepsat pera řezové výplně možnost popředí, pozadí nebo obě.


Obrysy

Pomocí těchto nastavení můžete definovat typ čáry a pera obrysů prvků, které jsou nad (Nad řezem) a/nebo pod (Pod řezem) rovinou řezu půdorysu.

  • Čáry nad řezem budou zobrazeny, pouze pokud je v zobrazení půdorysu nastaveno “Standardní nad řezem” nebo “Půdorysný průmět nad řezem”.
  • Čáry pod řezem budou zobrazeny, pouze pokud je v zobrazení půdorysu nastaveno “Standardní” nebo “Pouze obrysy.”
