Vytváření 3D řezu v půdorysu nebo řezu

  1. Aktivujte 3D řez.

    Viz Zobrazení a skrytí 3D řezu.

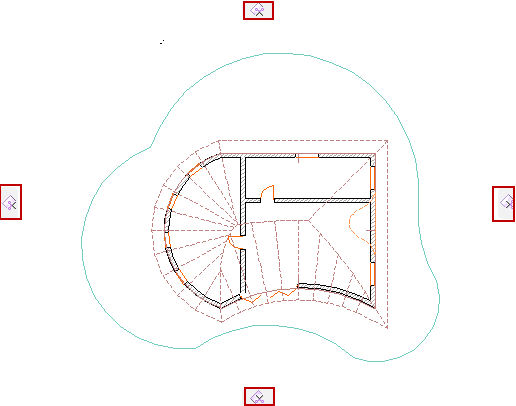

  2. V okně budou na všech čtyřech stranách zobrazeny úchyty rovin 3D řezu.

  3. Klikněte na libovolný úchyt a přesuňte rovinu řezu na potřebné místo. Výchozí roviny 3D řezu se posouvají ortogonálně.
  4. Dalším kliknutím rovinu umístíte do zvolené pozice.

    Zrušení operace: Všimněte si, že se úchyty na všech čtyřech stranách změní na popelnice: pokud se tedy rozmyslíte, a aktuálně vytvářenou pracovní rovinu nechcete, přesuňte ji jednoduše na jednu z těchto popelnic (nebo stiskněte Esc).

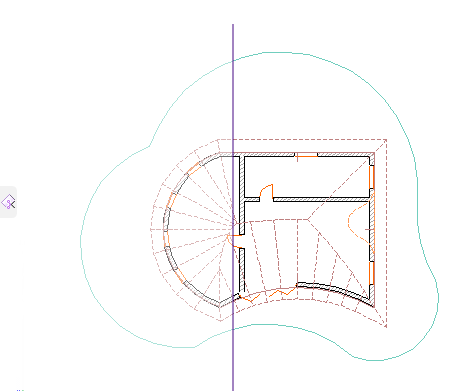

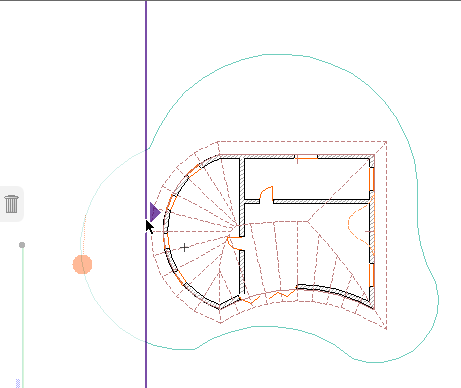

    CuttingPlaneFP1.png   CuttingPlaneFP2.png

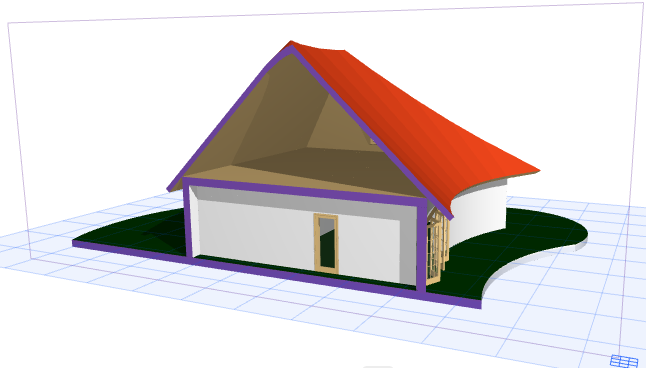

  5. Zobrazení výsledných rovin 3D řezu.


Skrytí řezových rovin:

Viz Skrytí rovin 3D řezu.

Vytvoření 3D řezu v úrovni řezu

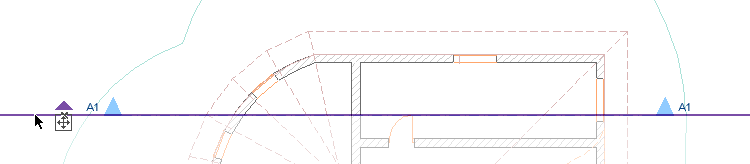

Občas můžete chtít vytvořit rovinu 3D řezu v místě, kde je veden řez normální.

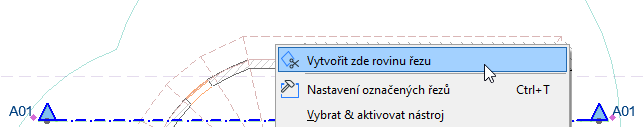

Stačí označit řez a v kontextové nabídce zvolit možnost Vytvořit zde rovinu řezu.



Rovina 3D řezu je vytvořena přesně v místě řezu, jsou na sobě ale nezávislé. Podle potřeby nyní můžete rovinu řezu upravovat; Řez zůstává beze změny.



Vytváření vlastní roviny 3D řezu v půdorysu nebo řezu

Pokud chcete vytvořit pracovní rovinu v jiném směru než jsou předdefinované ortogonální roviny, vytvořte vlastní rovinu 3D řezu.

  1. Otevřete kontextovou nabídku kliknutím na libovolný úchyt roviny 3D řezu.
  2. Vyberte Vytvořit vlastní rovinu řezu.

    Poznámka: Tento příkaz je dostupný také ve standardní nástrojové paletce.

  3. Dvěma kliknutími definujte rovinu řezu.
  4. Klikněte na rovinu řezu a přesuňte ji na libovolné místo.

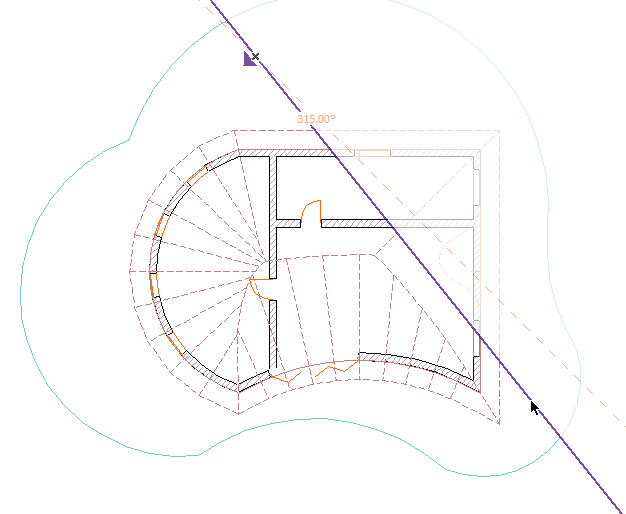

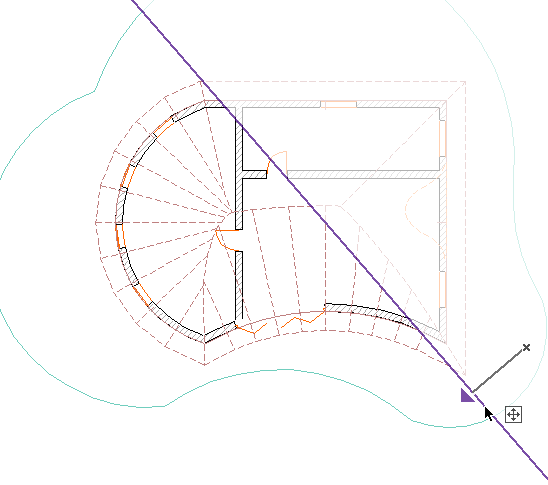

    CustomCutPlaneFP.png  DragCutPlaneFP.png

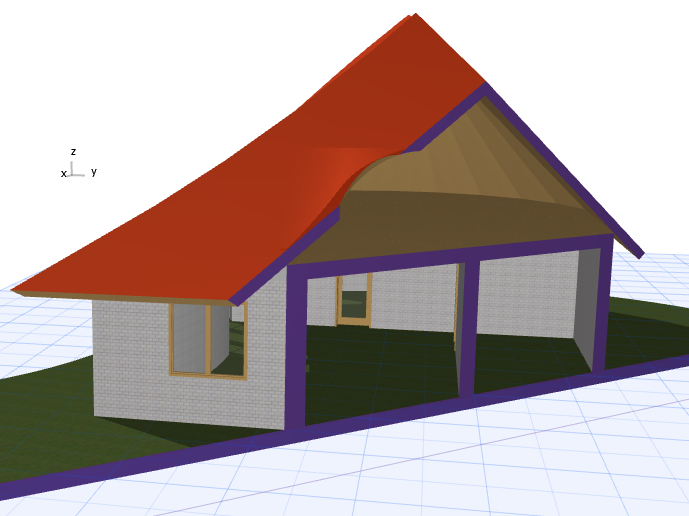

  5. Zobrazení výsledných rovin 3D řezu.
