Úprava čar řezu/pohledu/interiérového pohledu v půdorysu

V půdorysu můžete natáhnout, posunout a zalomit všechny typy čar půdorysu/pohledu:

  • hlavní čáru řezu a všechna zalomení
  • hranici vzdálené oblasti, pokud je aktivní
  • limitní čáru (zalomení hloubky) omezených řezů

Odsazení segmentu čáry řezu

  1. Označte čáru řezu.
  2. Klikněte na segment čar, který chcete odsadit.
  3. V plovoucí paletce vyberte příkaz Odsunout hranu.
  4. Přesuňte segment a klikněte.


Zalomení a odsazení čáry

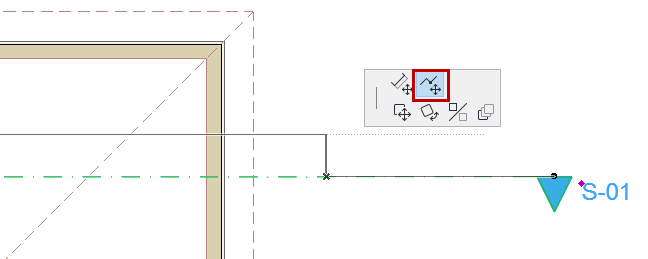

  1. Označte čáru řezu.
  2. Klikněte na bod, kde chcete čáru zalomit.
  3. V plovoucí paletce vyberte příkaz Zalomit řez a odsunout.
  4. Přesuňte zalomený segment a klikněte.


Zalomení všech čar řezu

Pokud má řez aktivní limitní čáru a/nebo čáru vzdálené oblasti, můžete použít příkaz plovoucí paletky: Zalomit a odsunout všechny čáry řezu - všechny čáry řezu posunete najednou.



Natažení čáry

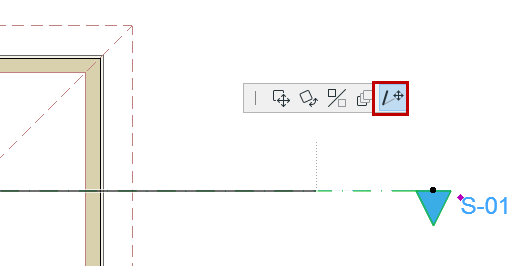

  1. Označte čáru řezu.
  2. Klikněte na koncový bod libovolného segmentu.
  3. V plovoucí paletce vyberte příkaz Volně vytáhnout.

    Poznámka: Koncové čáry značek interiérových pohledů nelze natáhnout, protože jejich délka je vázaná na rozměry místnosti.

    Viz Zobrazení a úprava čar a rozsahu značky interiérového pohledu.
