Data komponentů v Archicadu
Co jsou komponenty?
Každý konstrukční nebo knihovní prvek, který má stavební materiál, se skládá z jednoho nebo více komponentů.
- Jednoduchá deska má jeden stavební materiál a jeden komponent.
- Sendvičová deska obsahuje tolik komponentů, kolik má vrstev: každá vrstva má daný stavební materiál a tedy je samostatným komponentem (i v případě, že několik vrstev skladby má přiřazený stejný stavbení materiál).
- V případě vlastního profilu: každá výplň (kterou vytvoříte ve Správci profilů) reprezentuje jeden samostatný komponent.
- GDL objekty fungují jinak. Všechny části objektu, které mají přiřazený stejný stavební materiál, jsou považovány za jeden komponent. Například několik částí objektu, kterým přiřadíte stejný materiál - sklo - se stávají jedním komponentem.
Využívání dat komponentů v BIM modelu
Data komponentů mohou být využita pro:

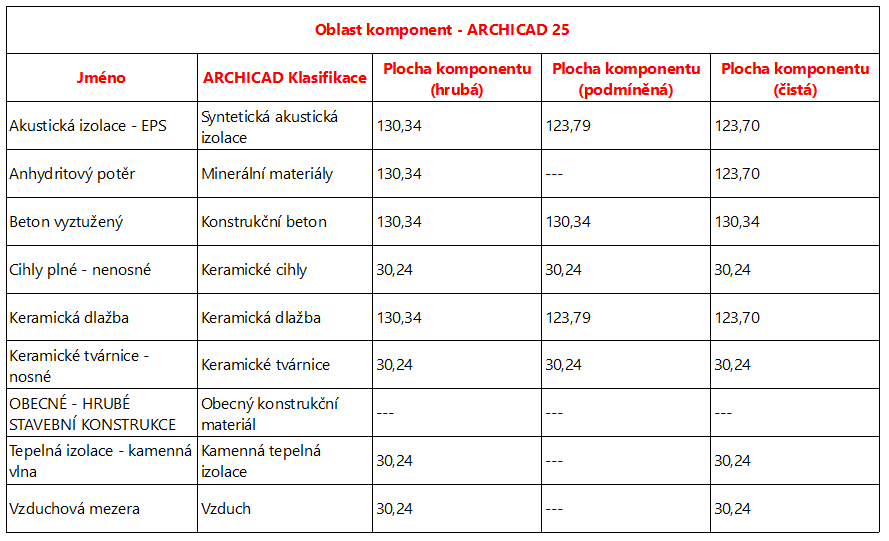

Seznamy komponentů
Seznamy komponentů jsou přizpůsobeny pro zobrazení informací o každé části sendvičových, profilových či jednoduchých prvků. zdí, desek, střech, morfů, sítí, a složených profilových prvků.
Seznam komponentů může zahrnovat:
- Vlastnosti jedinečné pro komponenty (viz Parametry pro vykazování komponentů v interaktivní tabulce )
- Vlastnosti stavebních materiálů (protože každý komponent obsahuje maximálně jeden stavební materiál)
- Vlastnosti prvků - tyto vlastnosti však budou vykazovat hodnoty na úrovni celých prvků (ne data komponentů)
Zobrazení klasifikací v seznamu komponentů
Komponenty samy nemají klasifikaci

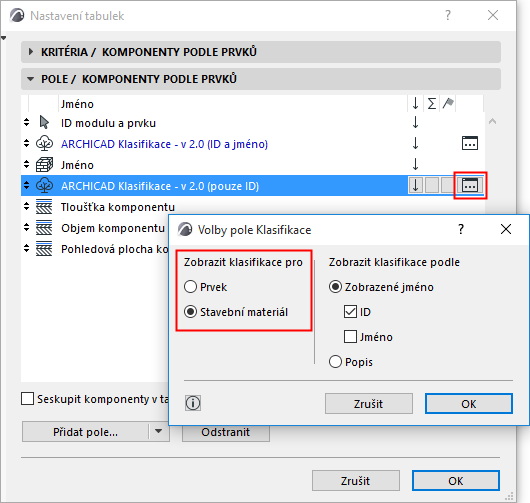

Pokud vaše tabulka obsahuje pole Archicad Klasifikace: klikněte na ikonu vpravo a ve vyskakovacím okně nastavte, jaká data klasifikací se mají zobrazit:
