Vytváření 2D výplně

Nástroj můžete použít pro vytvoření samostatných výplní v projektu - například pro zvýraznění některých částí v pohledech a řezech.

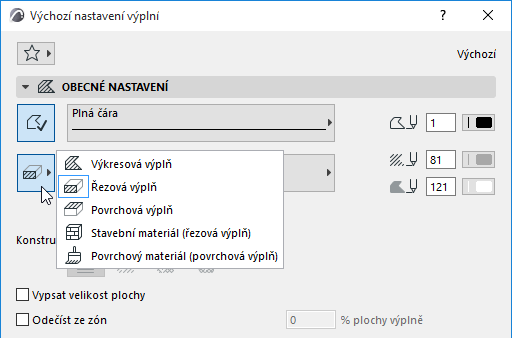

V nastavení nástroje výplň vyberte kategorii výplně.
- Kategorie výkresová / řezová / povrchová výplň odpovídají dialogu nastavení výplní. viz Kategorie výplní
- Zvolte kategorii odpovídající použití výplně: Pokud potřebujete imitovat prvek v řezu, vyberte řezovou výplň; Pro vzhled prvku v pohledu vyberte povrchovou výplň.
- Dvě zbývající kategorie (stavební materiál a povrchový materiál) umožňují spárovat 2D výplň se vzhledem 3D prvku v řezu nebo v pohledu - také např. pro tvorbu legend materiálů. Viz níže.
Vyskakovací okno výběru výplně bude zobrazovat pouze výplně odpovídající kategorie. Vyberte vzor výplně (nebo stavební / povrchový materiál).
Vytvořte 2D výplň.

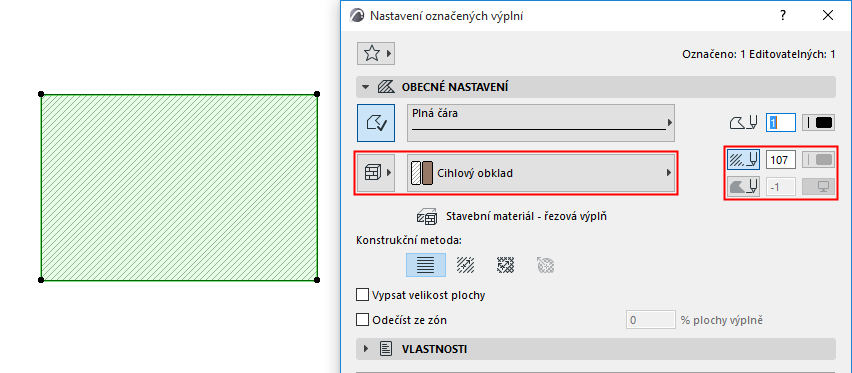

Stavební materiál (řezová výplň)

Použitý vzor výplně a barvy jsou závislé na stavebním materiálu.

V případě potřeby je možné přepsat pera popředí/pozadí výplně.

Poznámka:

Výplně v této kategorii jsou při používání grafických stylů považovány za řezové.
V případě vyhledávání na základě kritérií (např. Najít a vybrat nebo v tabulkách) je kategorie stavební materiál (řezová výplň) samostatná.

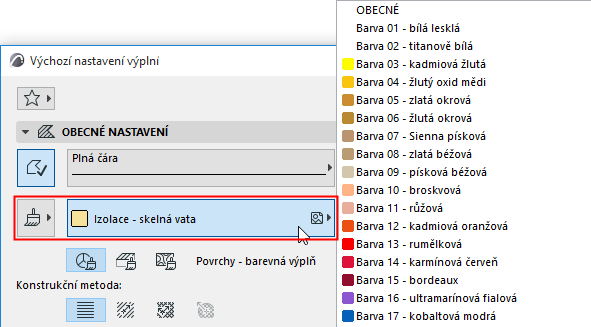

Z nabídky vyberte povrchový materiál.

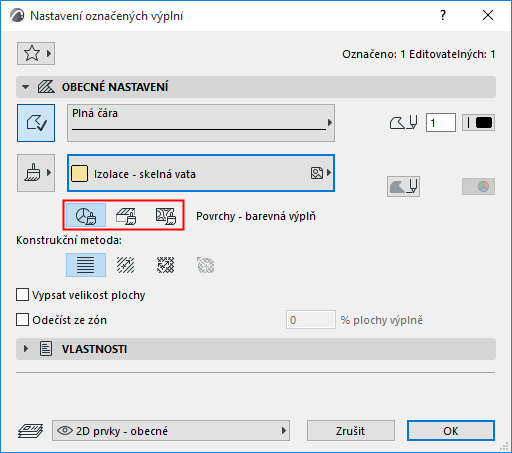

Vyberte, zda se má použít barva, povrchová výplň nebo textura materiálu.

Poznámka:
- Výplně v této kategorii jsou při používání grafických stylů považovány za povrchové.
- V případě vyhledávání na základě kritérií (např. Najít a vybrat nebo v tabulkách) je kategorie povrchový materiál (barva / povrchovávýplň / textura) samostatná.

Povrchy - barevná výplň

Používá pero pozadí povrchového materiálu.

V případě potřeby je možné ve vlastnostech výplně barvu přepsat.

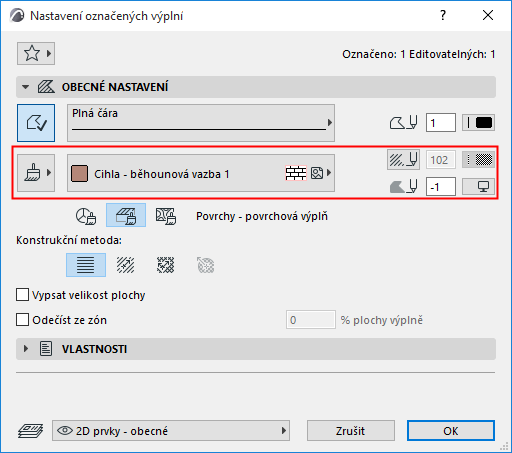

Povrchy - povrchová výplň

Používá pero popředí povrchového materiálu.

V případě potřeby je možné ve vlastnostech výplně pera popředí a pozadí přepsat.

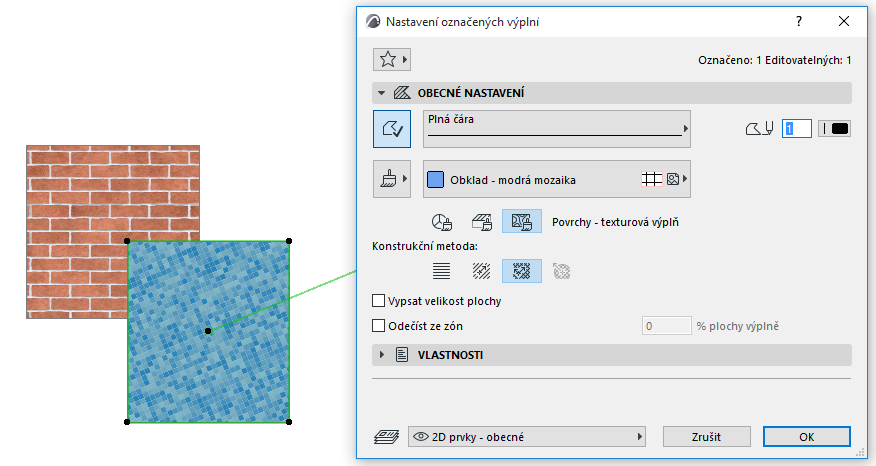

Povrchy - texturová výplň

Používá texturu povrchového materiálu. Nepoužívá žádné nastavení per.
