Hlavní pojmy týkající se kótování

Referenční body jsou dočasné uzly, které vytváříte na prvcích během kótování. zmizí, jakmile klepnete na kótovací řetězec.

  • Kulaté referenční body: Výsledné kótovací body budou asociativní.
  • Hranaté referenční body: Výsledné kótovací body budou statické (rozměry kóty se automaticky neaktualizují).

    Viz také Statické kóty.



Kótovací řetězec se zobrazí, když klepnete kurzorem ve tvaru kladiva na konci kótování.



Kótovací řetězec se skládá z

  • kótovací čáry podél délky prvku;
  • vynášecí čára (kolmá ke kótovací čáře), zobrazí se pokud jsou v nastavení zaškrtnuty;
  • kótovacích bodů (v místě, kde kóta protíná vynášecí čáru).

Kóty a vynášecí čáry mohou volitelně zobrazovat konce čar.

Vynášecí čáry mohou volitelně zobrazovat prodloužení.

Segment kóty spojuje dva sousední kótovací body a obsahuje text kóty.

Zobrazit pouze text kóty

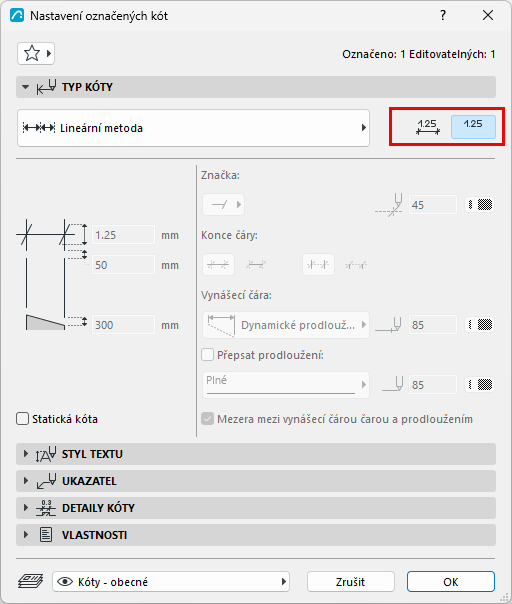

Pro lineární, radiální a úhlové kóty je k dispozici volba Zobrazit pouze texty kót.



Takové kóty pak můžete zobrazit s pomocnou referenční čárou (pouze zobrazení): zapnout je můžete příkazem Zobrazení > Volby zobrazení > Referenční čáry kót.
