Kótování tloušťky zdí nebo desek
Zdi v půdorysu/řezu a desky v řezu:

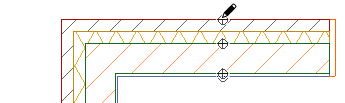

- Aktivujte lineární kótu a klikněte na obrysové čáry prvků, které chcete okótovat.
- Na povrchu/vrstvách a/nebo referenčních čárách budou vytvořeny referenční body (záleží na nastavení v Podrobnostech kóty - viz níže).

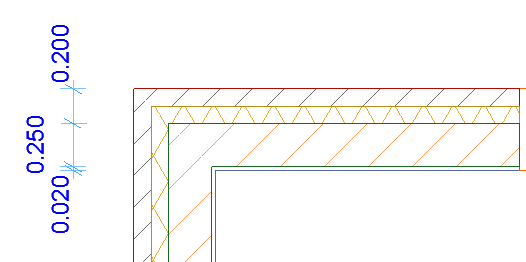

- Dvojklikem dokončíte kótovací řetězec a kurzorem ve tvaru kladiva kótu umístěte.

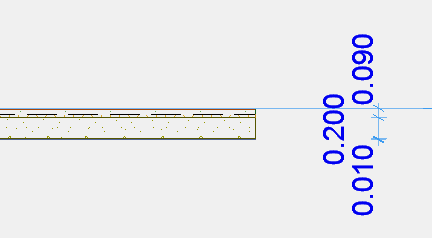

V řezu můžete stejným způsobem okótovat tloušťku desky:
Pokud na řetězovou zeď umístíte více kótovacích bodů tloušťky zdi, zobrazí se jen kóty na zdech, které jsou kolmé na kótovací řetězec.
Automatické kótování vrstev sendvičových/profilových konstrukcí
Automatické kótování jednotlivých vrstev a/nebo referenčních čar sendvičových nebo profilových prvků:
- Otevřete panel Detaily kóty v okně nastavení (nebo odpovídající volby v Infopaletce).
- Vyberte automatickou metodu a volbu kótování.
Abyste získali kótu se všemi potřebnými částmi, můžete aktivovat více voleb současně.

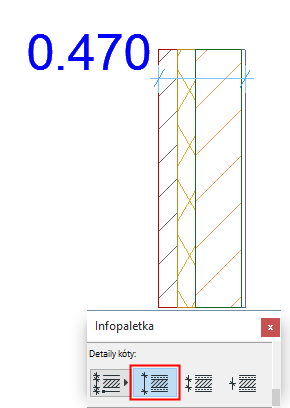

Vnější povrchy

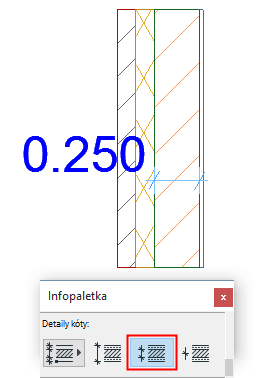

Povrchy nosné vrstvy

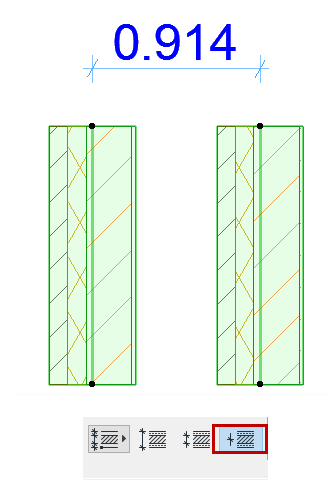

Referenční čáry kót
