Přímé kóty v okně 3D dokumentu

V okně 3D dokumentu použijte pro umístění kóty nástroj kóta dle potřeby. Jsou dostupné všechny geometrické metody kromě délky oblouku.

V okně 3D dokumentu (pouze) můžete určit rovinu, ve které bude kóta vytvořena. (Viz níže.)

V okně 3D dokumentu vyberte kótovací rovinu

Kotevní rovinu lineárních kót v okně 3D dokumentu můžete nastavit pomocí jedné z možností v Infopaletce nástroje Lineární kóta:


  • vodorovná rovina
  • svislá rovina
  • libovolná rovina (výchozí možnost, která vám dává největší volnost)

Příklad

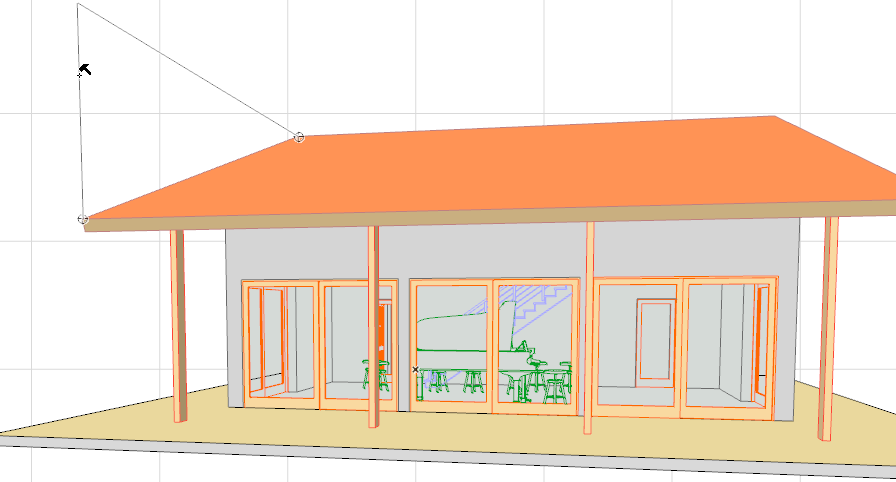

Kótování délky štítové hrany střechy v 3D dokumentu:

  1. Aktivujte nástroj kóta.
  2. Vyberte v Infopaletce geometrickou metodu "všechny roviny" a volbu "všechny směry".

  3. Klikněte na oba konce střechy pak zadávání dokončete dvojitým kliknutím.

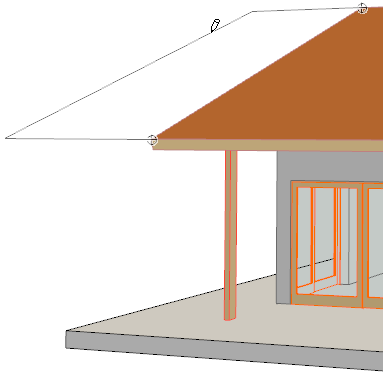

  4. Přesuňte kurzor nad rovinu střechy, se kterou chcete kótu zarovnat (zpětná vazba ukáže toto zarovnání).
  5. Kliknutím rovinu vyberte. (Pokud není zjištěna žádná rovina, bude tento krok vynechán a kóta bude zarovnána svisle nebo vodorovně.)
  6. Dalším kliknutím kótu vložíte na vybrané místo.

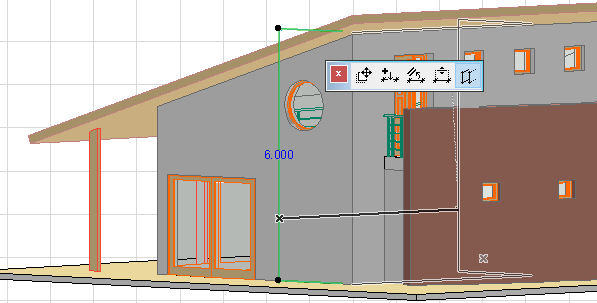

Odsadit kótovací rovinu

Jakmile jste umístili kótu do okna 3D dokumentu, můžete s ní v dané rovině pohybovat. Tato volba je dostupná pouze pro kóty v okně 3D dokumentu:



Obvyklé volby úprav kóty jsou dostupné z plovoucí paletky (vložit/spojit kótovací bod, posunout nebo zarovnat kótu).

Viz Úprava kót.
