Úprava délky vynášecí čáry

Úprava délky vynášecí čáry

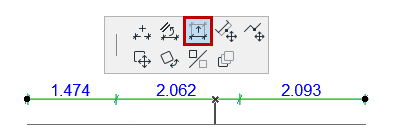

  1. Označte celý kótovací řetězec (klikněte na “volné místo” na kótovací čáře).
  2. V plovoucí paletce vyberte příkaz Úprava délky vynášecí čáry
  3. Přesuňte kurzor podle potřeby.



Úprava délky jedné vynášecí čáry

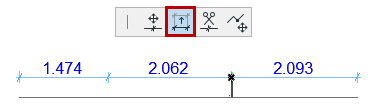

  1. Označte bod kóty.
  2. V plovoucí vyberte příkaz Upravit délku vynášecí čáry.

  3. Přesuňte vynášecí čáru označeného bodu podle potřeby.

Poznámka: Chcete-li zvolit styl vynášecí čáry, použijte: Vynášecí čára a prodloužení v Nastavení lineární kóty.
