Automatické vnitřní kótování

Pomocí této funkce můžete v půdorysu rychle okótovat označené sloupy a sendvičové nebo profilové prvky.

1. Označte sloupy a sendvičové nebo profilové prvky, které chcete okótovat.
   Poznámka: Sloupy vlastního profilu budou ignorovány.
2. Okno otevřete příkazem Dokument > Anotace > Vnitřní kótování.

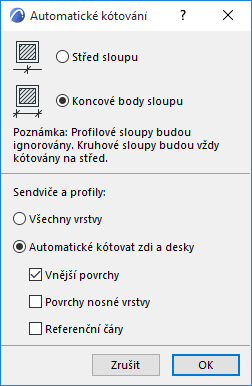

3. Vyberte požadované možnosti kótování.





   Nastavení kótování sloupů

   • Střed sloupu: zakótuje se osa sloupu
   • Koncové body sloupu: Zakótují se koncové body sloupu.
     Poznámka: Kruhový sloup bude vždy kótován na střed bez ohledu na tuto volbu.

   Sendviče a profily

   Nastavte možnost:

   • Všechny vrstvy: Každá vrstva sendviče/profilu je okótována samostatně. (Pokud není toto pole zaškrtnuto, zobrazí se kóta celé šířky všech vrstev.)
   • Automatické kótovat zdi a desky: V závislosti na následujících volbách budou kótovací body umístěny na povrchy a/nebo referenční čáry (musí být označena aspoň jedna kategorie):
   • Vnější povrchy
   • Povrchy nosné vrstvy
   • Referenční čáry
     Poznámka: Tyto volby mají stejný efekt, jako volby automatické metody v detailech kóty (nastavení nástroje Kóta).
4. Nakreslete dočasnou čáru napříč prvky, které chcete okótovat.
   • Okótují se hrany zdí, sloupů, trámů, desek, střech a terénů kolmé k nebo protnuté nakreslenou čarou. Čára se bude skládat z několika segmentů.
5. Poklepáním dokončíte kreslení čáry.
6. Kliknutím vložíte kótovací řetězec.
