Nástroj síť
Nástroj Síť vám umožňuje vkládat prvky sítě individuálně nebo podle systému sítě.
Prvky sítě jsou součástí modelu a slouží jako editovatelné schéma pro umístění více prvků, nebo jako orientační systém modelu.
Pomocí nástroje Skeletová konstrukce můžete vytvořit vlastní lokální konstrukční síť. (Oproti tomu jsou konstrukční a přichytávací mřížky (Zobrazení > Volby mřížky a pracovní roviny > Mřížky a pozadí) globální, rovnoměrně rozmístěné sítě pokrývající celé 2D okno a slouží jako pomůcka při vkládání prvků a editacích.)
Síť vytvořená tímto nástrojem je interaktivní, takže můžete její prvky upravovat i po jejich vložení. Prvky sítě můžou být upravovány v dialogovém okně nastavení sítě.

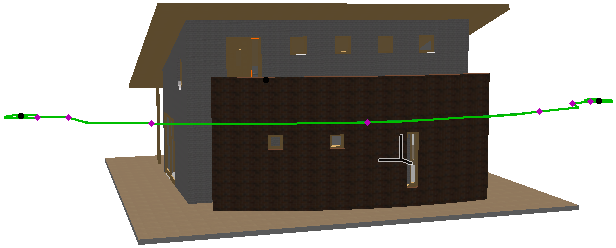

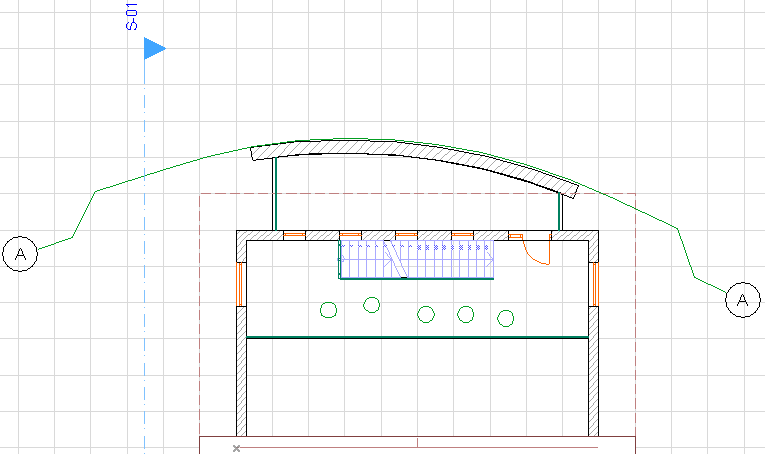

Prvky sítě můžou být vloženy buď v půdorysu nebo 3D okně, ale můžou být zobrazeny v řezech, pohledech a interiérových pohledech i 3D dokumentu.
Prvky sítě značí svislé umístění v modelu. Jako jiné prvky modelu, jsou prvky sítě uloženy v pohledech.
Pokud chcete vložit celé schéma vodorovných a svislých čar sítě v jediném kroku, zvolte 3D model > Skeletová konstrukce. Dialogové okno nastavení skeletové konstrukce vám umožňuje nastavit systém prvků sítě a umístit kóty, trámy, sloupy nebo volitelné knihovní prvky do průsečíků sítě.

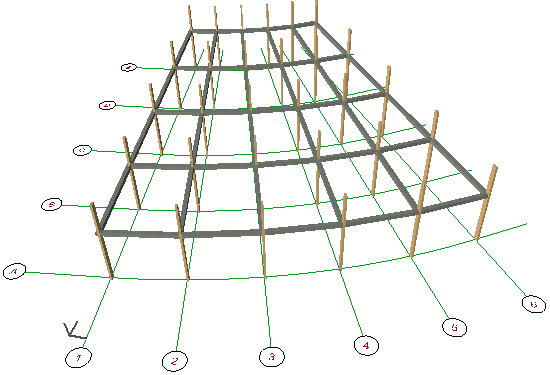

Na obrázku je ve 3D zobrazen systém sítě s trámy a sloupy umístěnými na průsečících:
