Vlastní nastavení symbolových popisek

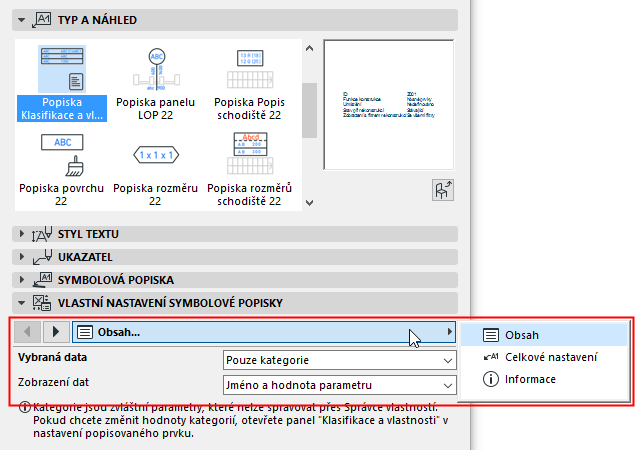

Každá symbolová popiska má v okně nastavení popisky panel Vlastní nastavení. Parametry jsou na něm rozděleny do 3-5 záložek:

Na těchto záložkách můžete nastavit obsah popisky, umístění a formát.

Poznámka: Ne každá záložka je dostupná pro všechny popisky.

Řada popisek má referenční bod, který zůstává na místě i v případě změny velikosti nebo obsahu popisky, díky tomu je umísťování popisky jednodušší.
Některé popisky mají na výběr několik formátů šipky, šipku také můžete v některých případech vypnout úplně.

Většina nastavení je jasná ze samotného názvu. V následujících kapitolách najdete další tipy, jak tato nastavení používat:

Nastavení obsahu symbolové popisky

Nastavení jednotek rozměrů v popisce

Výběr povrchového materiálu (pro popisku povrchu)

Tvar rámečku (Symbolová popiska)

Čára ukazatele vs. čára šipky

Záložka Informace

Nastavení obsahu symbolové popisky

Na záložce Nastavení obsahu můžete definovat informace zobrazené v popisce.

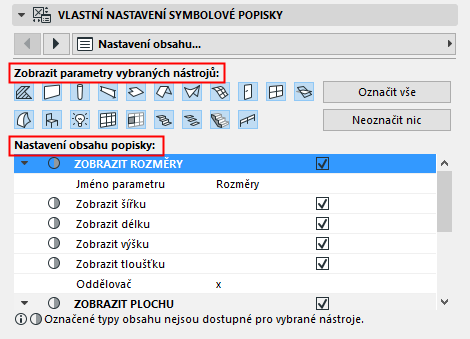

Obecná popiska a popiska rozměrů může být použita pro mnoho typů prvků - je tedy na výběr hodně parametrů - takže záložka Nastavení obsahu vypadá asi takhle:

Protože lze popisku připojit k různým typům prvků, může se obsah popisky měnit právě podle popisovaného prvku.

Zobrazení parametrů vybraných nástrojů: Pomocí těchto voleb můžete filtrovat seznam parametrů ve spodní části okna. Označte nástroje, z jejichž parametrů chcete vybírat. (Ve výchozím nastavení jsou označené všechny nástroje.) Čím víc nástrojů vyberete, tím více parametrů budete mít při výběru.
Poznámka: I když není nějaký nástroj vybraný v sekci “Zobrazit parametry vybraných nástrojů”, můžete na něj přesto popisku vložit - za předpokladu, že prvek má parametr, který popiska zobrazuje.
Nastavení obsahu popisky: Vyberte parametry, jehož hodnoty chcete zobrazit v popisce.
Pokud nejsou zobrazeny parametry konkrétního nástroje, zkontrolujte, jestli je nástroj označený v sekci “Použit parametry” v horní části záložky.

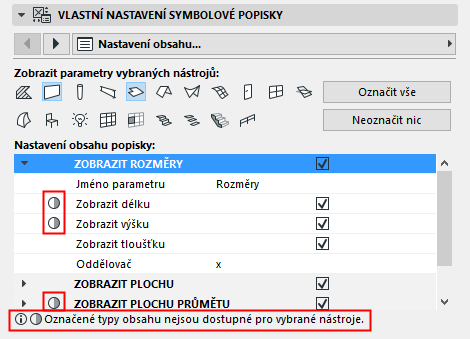

Parametry zobrazené s kruhovou značkou nejsou relevantní pro jeden či více vybraných typů prvků (v sekci “Použít pro”). Takže obsah popisky se bude lišit v závislosti na popisovaném prvku.

Nastavení jednotek rozměrů v popisce

Při nastavování jednotek hodnot v popisce můžete v řadě popisek použít volbu “Podle předvoleb projektu”. To znamená, že hodnoty budou zobrazeny v jednotkách, které jsou nastavené v menu Volby > Předvolby projektu.

Jednotku objemu zobrazeného v popisce nastavíte v menu Volby > Předvolby projektu > Výpočtové jednotky.
Jednotky všech ostatních rozměrů zobrazených v popisce nastavíte v menu Volby > Předvolby projektu > Kóty. viz Výběr typu kóty .

Výběr povrchového materiálu (pro popisku povrchu)

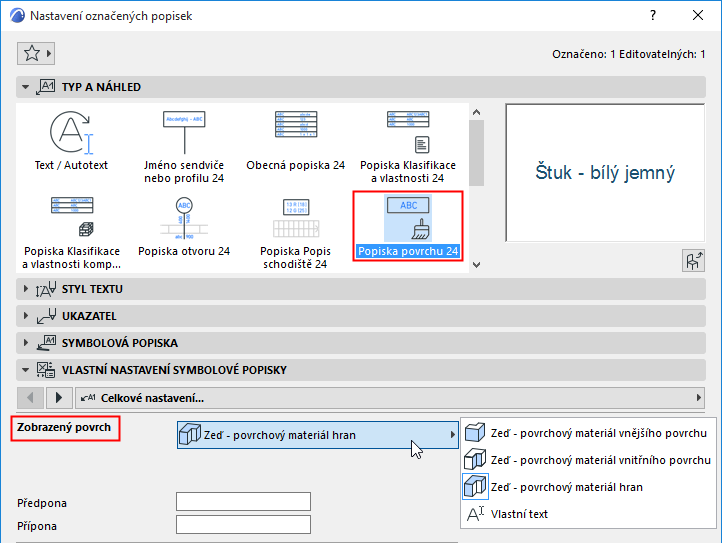

Popiska povrchu zobrazuje vybraný povrchový materiál prvku. Nejprve musíte zvolit konkrétní povrch popisovaného prvku:

Podívejte se na video

Tvar rámečku (Symbolová popiska)

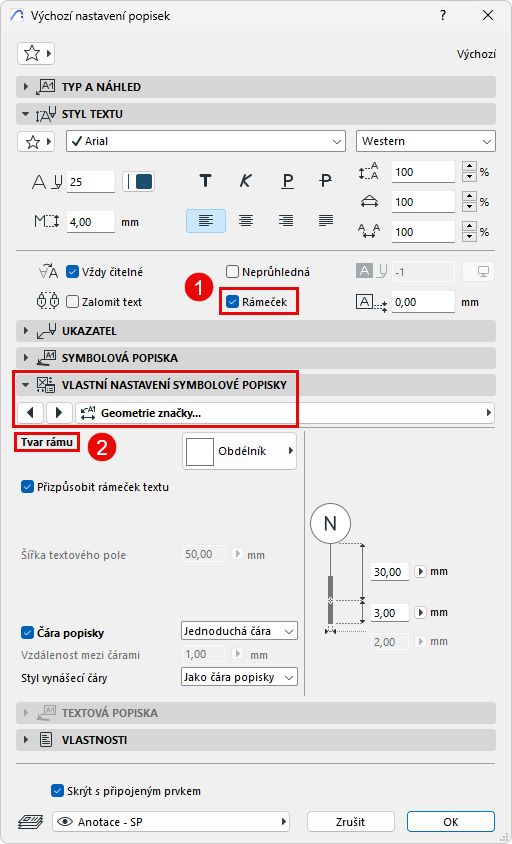

Na panelu Styl textu zapněte možnost Rámeček.
Přejděte na panel Vlastní nastavení a otevřete stránku Ukazatel nebo kartu Vlastní nastavení.

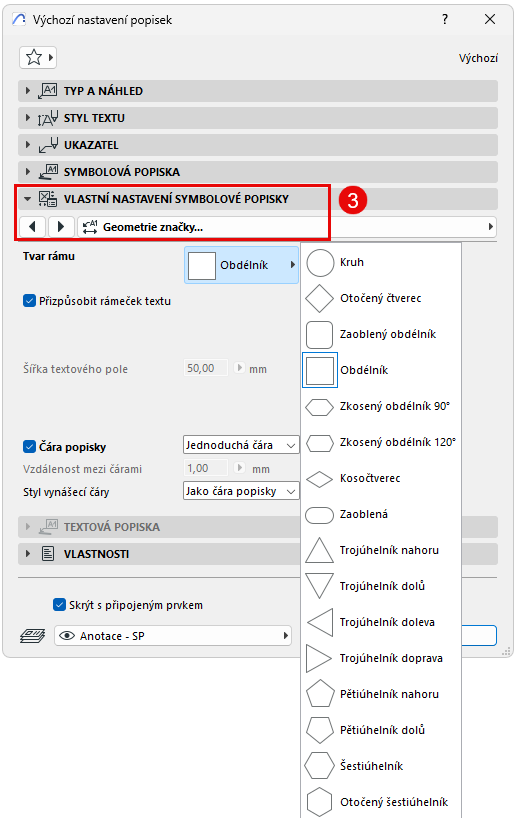

Vyberte tvar rámečku:

Čára ukazatele vs. čára šipky

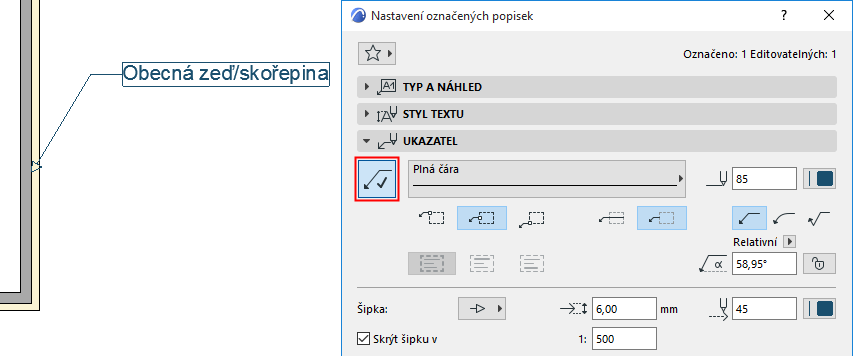

Pokud jste zapnuli šipku popisky na panelu Ukazatel, bude toto nastavení nadřazené (šipka nebude zobrazená podle nastavení šipky z vlastního nastavení.)

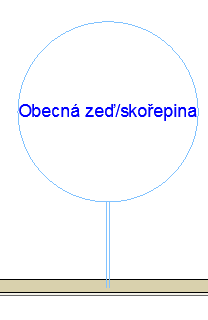

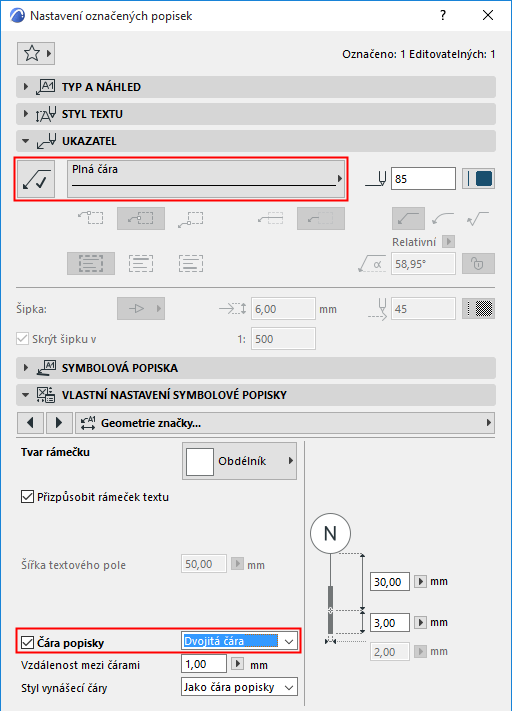

Pokud šipku nezapnete (tlačítko šipky je vypnuté), bude šipka zobrazená podle vlastního nastavení. Panel Ukazatel slouží také pro nastavení pera a čáry šipky.

Související téma:

Ukazatel

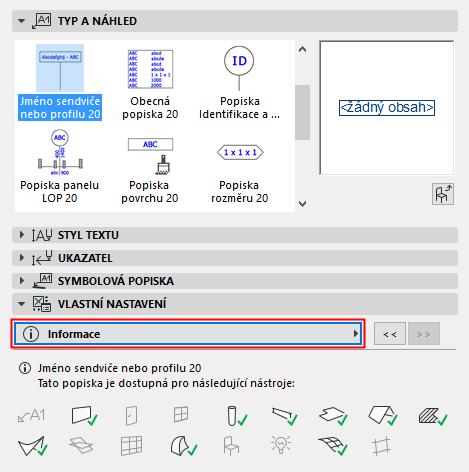

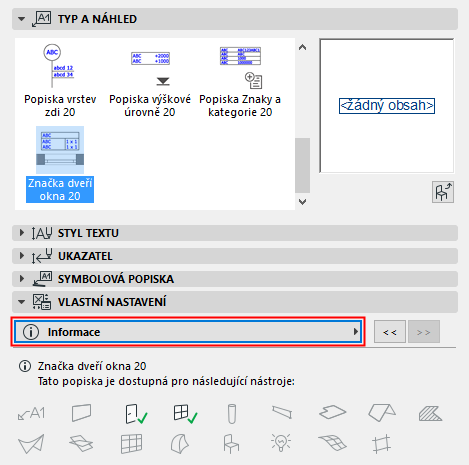

Záložka Informace

Tato záložka pouze zobrazuje informace. Je na ní zobrazeno, na které typy prvků je možné použít vybranou popisku.
