Šablony výkresů

Každý výkres má přiřazenou nějakou šablonu výkresů.

Šablona výkresů definuje rozměry stránky výkresu
Grafické a textové položky, které vložíte na šablonu (“položky šablony”), se zobrazí ne všech výkresech, které ji používají

Šablony výkresů jsou vložené ve složce Šablony výkresů ve výkresové složce.

Můžete použít předdefinovanou šablonu výkresů nebo si vytvořit vlastní. Většina voleb se nastavuje v nastavení šablony výkresů.

Témata v této části:

Otevřít šablonu výkresů

Chcete-li otevřít šablonu aktuálního výkresu, použijte jeden z následujících postupů:

klikněte pravým tlačítkem myši v okně výkresu a použijte příkaz Otevřít přiřazenou šablonu výkresů
použijte příkaz Dokument > Výkresová složka > Otevřít přiřazenou šablonu výkresů

Výchozí šablona výkresů je zobrazena jako papír s ohnutým rohem. Je přiřazena každému nově vytvořenému výkresů.

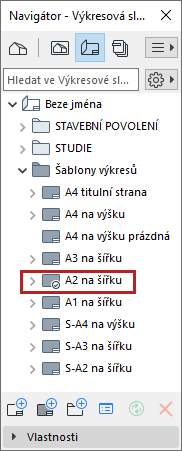

Nastavení výchozí šablony výkresů

Vyberte v Navigátoru nebo Organizéru šablonu výkresů a použijte jednu z následujících možností:

Z kontextového menu vyberte Nastavit jako výchozí
Otevřete nastavení šablony výkresů a zapněte volbu Nastavit jako výchozí pro nové výkresy v levém dolním rohu.

Ve výkresové složce Navigátoru použijte jeden z následujících postupů:

Přetáhněte šablonu na výkres
Přetáhněte výkres na šablonu výkresů

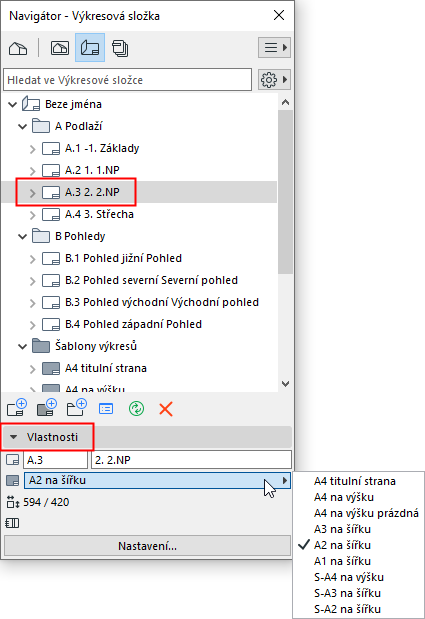

Vyberte výkres a vyberte jinou šablonu výkresů z nabídky v dolní části paletky Navigátor nebo v okně Nastavení vybraného výkresu.

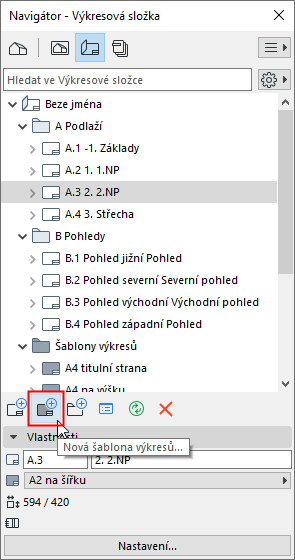

Pokud chcete vytvořit novou šablonu výkresů, postupujte následovně:

Použijte příkaz Nová šablona výkresů z kontextové nabídky některé z položek ve složce šablon v Navigátoru.
Vyberte Dokument > Výkresová složka > Nová šablona výkresů.
Klikněte na ikonu Nová šablona výkresů v Navigátoru nebo Organizéru.

Výchozí šablony výkresů obsahují běžně používané rozpisky, které jsou tvořeny z 2D prvků (čar, výplní), textů a autotextů.

Úprava nebo vytvoření rozpisky: Otevřete šablonu výkresů a pomocí 2D nástrojů a textů vytvořte nebo upravte obsah rozpisky.

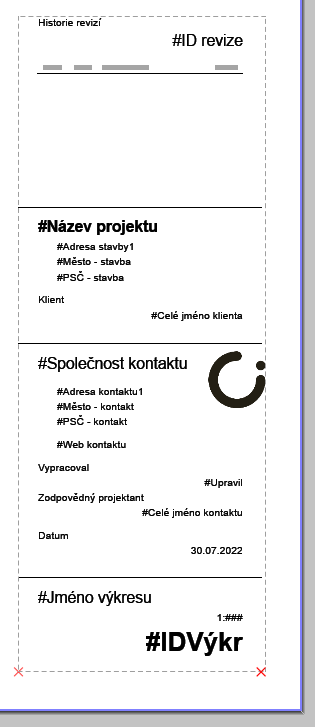

Například rozpisky šablony výkresů na obrázku níže obsahují

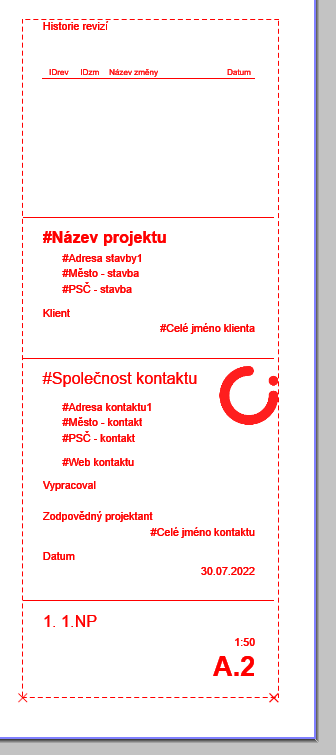

Rozpiska na šabloně výkresů	Rozpiska na aktuálním výkresu

Barva

Standardně jsou položky šablony výkresů zobrazeny v jejich původních barvách.

V menu Volby > Pracovní prostředí > Volby zobrazení můžete nastavit jednotnou barvu.

Nad výkresem/pod výkresem

Položky šablony výkresů můžete zobrazit pod nebo nad položkami výkresu: toto nastavíte v nastavení šablony výkresů.

Skrýt položky šablony

Položky šablony můžete skrýt pro všechny výkresy (pouze zobrazení): vypněte volbu Zobrazení > Volby zobrazení > Položky šablony na výkresech.
