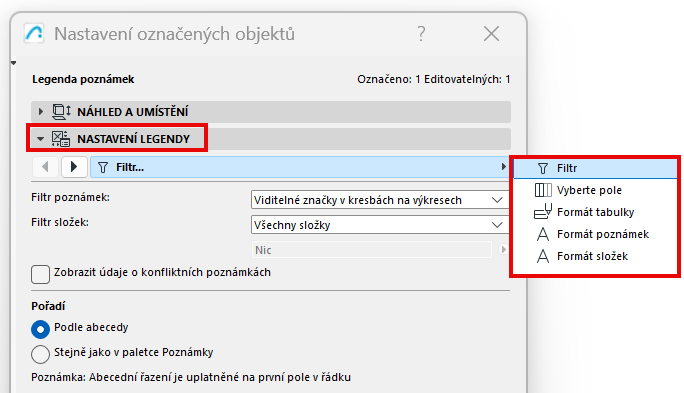

Obsah a formát legendy

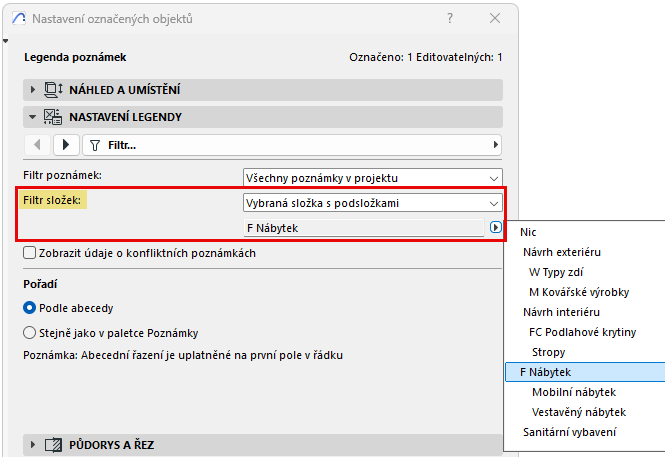

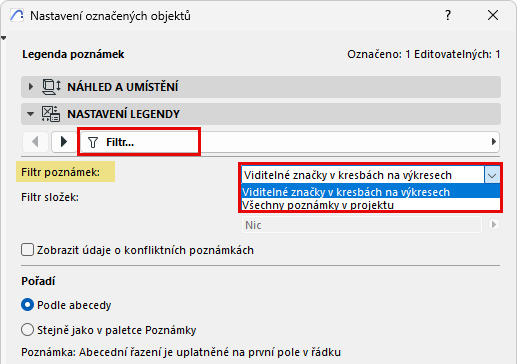

Filtrování obsahu legendy (podle složky a viditelnosti)

Na stránce Filtr:

• Nastavte, které poznámky mají být v legendě zobrazené: všechny poznámky nebo pouze poznámky viditelné v kresbách
• Nastavte složky jejichž obsah se má zobrazit (nebo vyberte možnost Všechny složky)



Zobrazení údajů o konfliktních poznámkách

Pokud jsou součástí legendy poznámky s konfliktními údaji (může nastat při používání modulů): Zapnutím této volby zobrazíte informace o konfliktních datech. V opačném případě se v legendě zobrazí pouze značky bez dalších informací.

Viz také Poznámky v modulech .

Pořadí řádků

Zvolte pořadí, v jakém budou poznámky v legendě vypsány:

• Abecedně (podle prvního pole v řádku)
• Jako v paletce poznámek

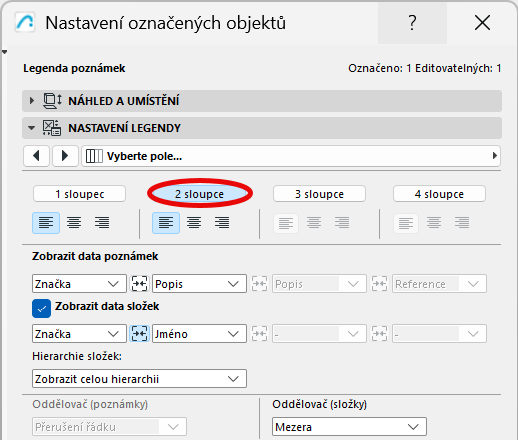

Počet sloupců

Na stránce Výběr polí:

• Kliknutím určíte počet sloupců legendy (např. "2 sloupce")

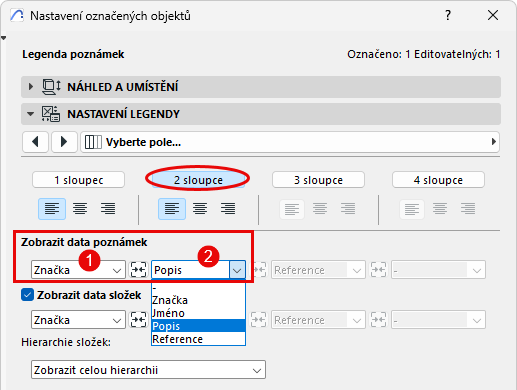

Vyberte pole poznámek, která se mají zobrazit

Na stránce Výběr polí:

Pomocí nabídek vyberte, které informace z poznámek se mají zobrazit v jednotlivých sloupcích legendy. (Pokud jste například vybrali možnost "2 sloupce", můžete zde vybrat dva údaje z poznámky, např. značku v prvním sloupci a popis ve druhém.)

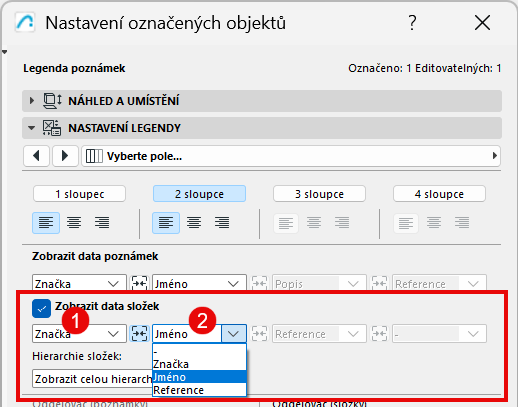

Vyberte pole složek, která se mají zobrazit

Legenda může zobrazovat jak data složek, tak samotné poznámky. Na stránce Výběr polí:

Zaškrtněte Zobrazit data složek.

Poté nastavte, která data složky se mají v jednotlivých sloupcích legendy zobrazit (např. značka složky v prvním sloupci a jméno složky ve druhém).

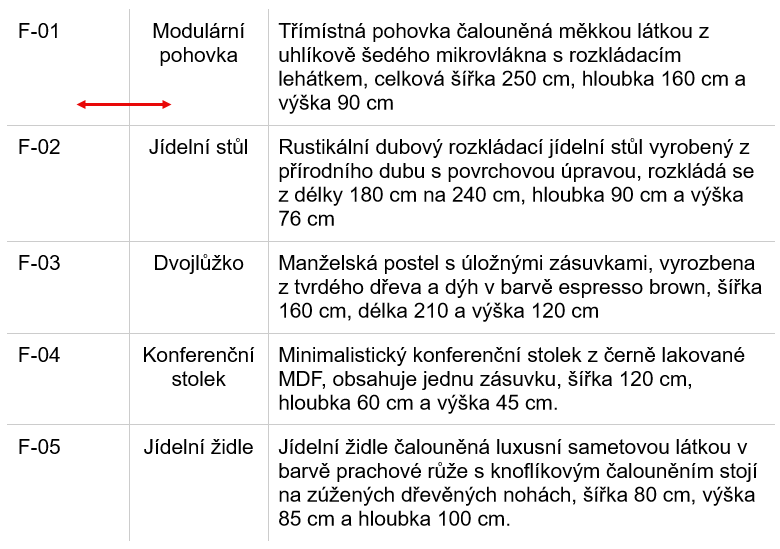

Sloučení položek

Informace a formátování sousedních polí můžete sloučit.

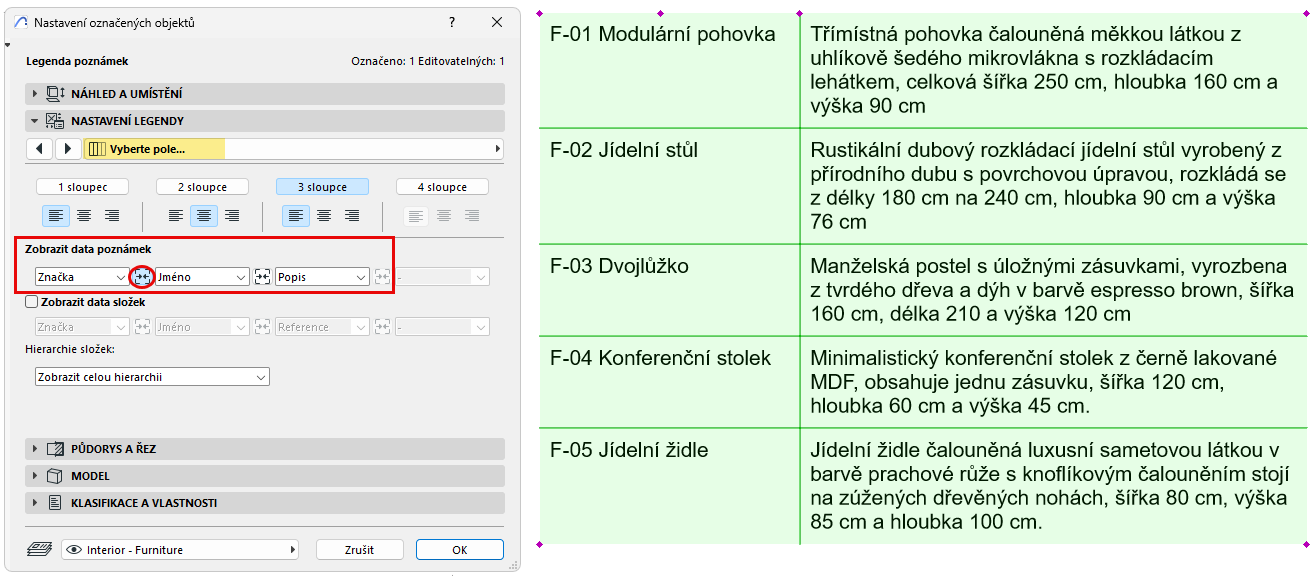

Můžete sloučit třeba první dvě pole poznámek (značku a jméno):

Sloučení těchto údajů: Na stránce Výber pole v nastavení objektu Legenda klikněte na tlačítko Sloučit mezi dvěma poli.

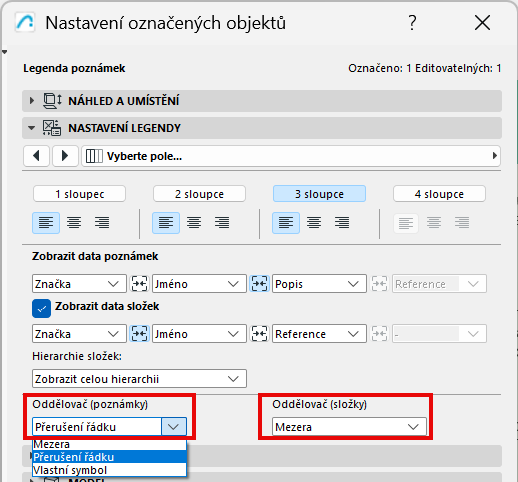

Oddělovač sloučených polí

Pokud má legenda sloučená pole (například Značka + Jméno), můžete mezi ně nastavit libovolný oddělovač.

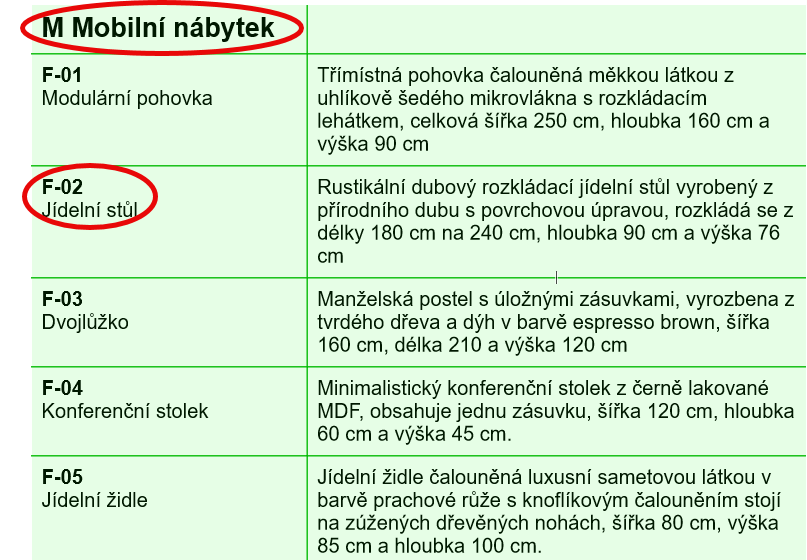

Například vložte zalomení řádku mezi sloučená data poznámek a mezeru mezi sloučená data složek.

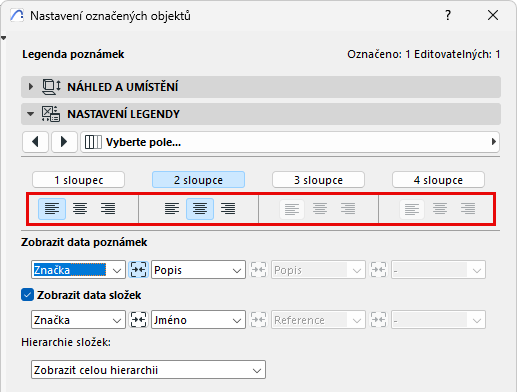

Zarovnání informací ve sloupcích

Nastavte preferované zarovnání textu pro každý sloupec legendy (vlevo, na střed, vpravo).

Budou zarovnána data v celém sloupci.

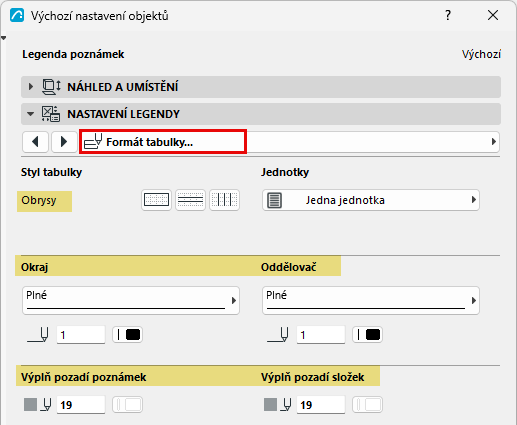

Zobrazení rámečků a oddělovačů

Na stránce Formát tabulky:

• Přidejte ohraničení a oddělovací čáry do tabulky legendy (kliknutím na ikony je zapnete nebo vypnete).
• Nastavte typy čar a barvy pro ohraničení a oddělovací čáry.
• V legendě můžete čáry natáhnout dle potřeby.

Zobrazení výplně pozadí

Pokud chcete, zvýrazněte text poznámek a/nebo složek pomocí výplně pozadí.

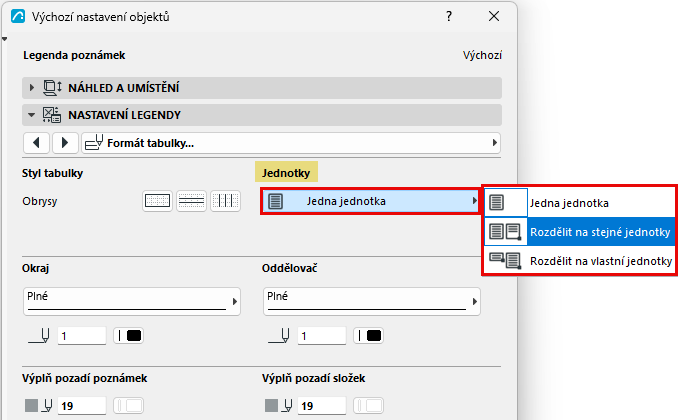

Rozdělit na vodorovné jednotky

Pokud je legenda příliš dlouhá, můžete řádky tabulky rozdělit na vodorovné části.

Na stránce Formát tabulky:

V nabídce Jednotky můžete legendu poznámek rozdělit na stejné části, nebo na části s fixní velikostí.

Chcete-li výsledek dále upravit, upravte jednotky poznámek graficky na výkresu.

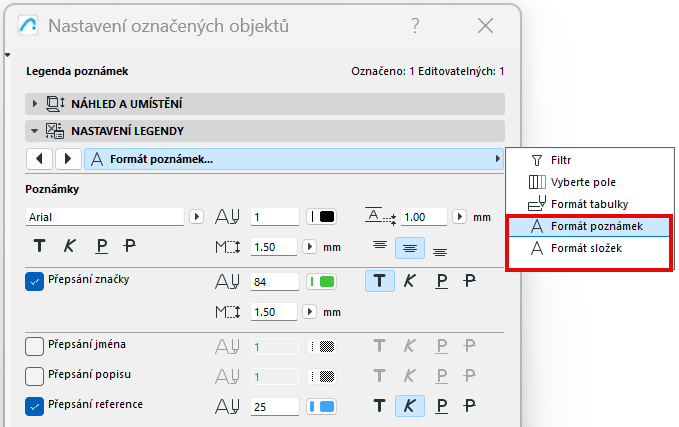

Formátování textu

Použijte stránky formátu poznámek a formátu složek.

Například:

• Posuňte text poznámky nebo text složky od rámečku legendy
• Nastavení zarovnání textu
• Použijte různé formáty textu pro konkrétní data, jako je „Značka“ nebo „Reference“.
