O připojených modulech
Připojené moduly umožňují vložit obsah externích souborů (zdrojů) do aktuálně otevřeného projektu (hostitele).

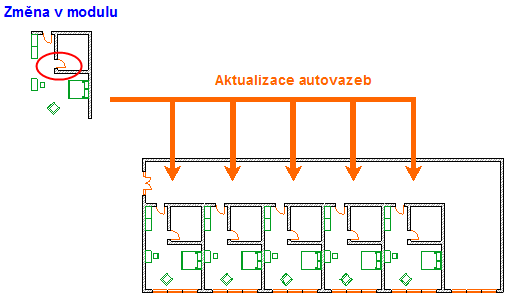

Pomocí automaticky připojených modulů lze například spravovat opakující se konstrukce budov, například hotely nebo kanceláře s velkým množstvím stejných místností: pokud místnosti vložíte jako soubor automaticky připojeného modulu, můžete upravovat všechny místnosti v jediném kroku (aktualizací souboru modulu). Navíc můžete stejné struktury používat ve více projektech.
Pokud aktualizujete připojený modul, můžete otevřít okno Porovnání modelu, kde můžete přesně zobrazit, které prvky byly následkem aktualizace upraveny.
Viz Porovnání modelů Archicadu před a po aktualizaci modulů .
Které soubory můžete vložit jako moduly?
Typy souborů projektu:
- Sólový projekt (.pln)
- Soubor modulu (.mod)
- Teamwork projekt z BIMcloudu (ve stejné verzi jako váš hostitelský projekt)
- 2D čáry (.2dl)
Další typy souborů, které lze vložit jako moduly:
Vlastnosti připojených modulů
- Moduly jsou uloženy v hostitelském souboru. i když není soubor modulu dostupný, modul je stále součástí projektu. Nicméně takový modul nepůjde aktualizovat, dokud bude zdrojový soubor nedostupný.
- Parametry vložení (např. orientace, vrstva, varianta návrhu) každého modulu mohou být různé, dokonce i když sdílí stejný zdroj.
- Vložený modul můžete upravovat jako celek. Prvky modulu nelze upravovat, dokud jsou součástí modulu.
- Aktivní body prvků patřících do vybraného modulu mají tvar čtverečků. Pokud je označeno víc modulů, jejich označovací body budou mít různou barvu, abyste je mohli rozlišit.

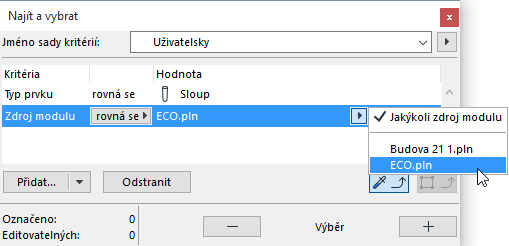

- Prvky modulu můžete vyhledávat pomocí funkce Najít a vybrat.
Atributy připojených modulů
-
U modulů založených na aplikaci Archicad viz Zpracování atributů při vkládání a připojených modulech
- Atributy IFC modulu jsou zpracovány podle převodníku pro import souboru šablony, která byla použita při importu IFC modulu. Viz Připojení IFC souboru.
- Atributy Připojených Rhino modulů (nastavení vrstev a povrchových materiálů) nastavíte při výběru modul v okně Volby importu. viz Volby importu Rhino 3D modelů
Atributy importované s připojenými moduly nebudou odstraněny, pokud připojené moduly smažete.
Viz také Hlavní vrstva pro více informací o vrstvách připojených modulů.
Knihovní prvky v připojených modulech
- Připojení knihoven Umístěním připojeného modulu do projektu nedojde k importu jeho připojených knihoven. Ujistěte se, že jsou knihovny použité ve zdroji dostupné také pro hostitele:
- Použijte pro hostitelský soubor i pro zdroj stejné knihovny
- Přidejte knihovny zdroje do knihoven hostitelského souboru

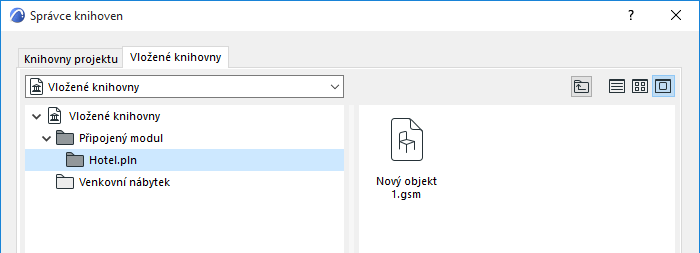

- Vložené knihovní prvky: Při vložení připojeného modulu bude celá jeho vložená knihovna přidána do vložené knihovny projektu. Obsah této vložené knihovny můžete ve správci knihoven najít v automaticky vytvořené složce “moduly”. V této složce je každý připojený modul se všemi jeho vloženými objekty zobrazen samostatně. Tyto objekty budou aktualizovány ve vašem hostitelském projektu ve chvíli, kdy budou aktualizovány ve zdrojovém projektu.
Důležité: Nedoporučujeme umísťovat tyto prvky samostatně do vašeho projektu. Tyto objekty budou totiž vymazány z vložené knihovny ve chvíli, kdy bude připojený modul odstraněn z projektu nebo budou vymazány všechny jeho instance. (Vymazání můžete zaznamenat, jakmile znovu otevřete hostitelský soubor.)
