Vytvoření souboru modulu (.mod)

Soubor ve formátu modul (.mod) je zjednodušený projektový soubor, který lze vložit jako modul nebo spojit do projektu.

Jako soubor modulu můžete uložit celý projekt nebo jen vybrané prvky a podlaží

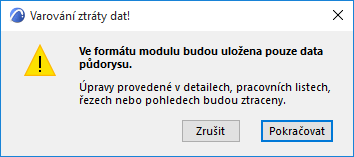

Soubor .mod obsahuje pouze data z půdorysu modelu
Soubor .mod obsahuje vložené objekty, neobsahuje ale žádné informace z řezů/pohledů/interiérových pohledů nebo data 3D dokumentů
Soubor .mod obsahuje pouze poznámky, které byly použity v popiskách
Soubor .mod odkazuje pouze na atributy, které jsou v projektu použity. Proto je soubor .mod mnohem menší, než soubor .pln.
Příkazem Uložit modul jako soubor vytvoříte vždy soubor ve formátu .mod.
Poznámka: Projekt můžete rozdělit také na více PLN souborů (jako protiklad modulových souborů). Viz Uložení výběru ve formátu PLN .

Témata v této části:

Uložení jako soubor .mod - z půdorysu

K dispozici pro zobrazení uložená z půdorysu.

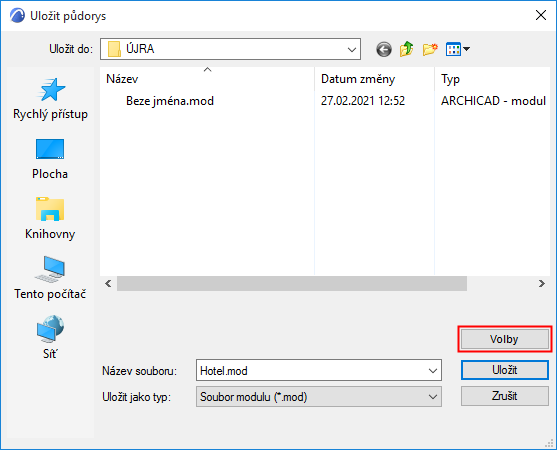

Kliknutím na tlačítko Volby nastavíte, která podlaží a prvky mají být součástí modulu. (Viz níže.)

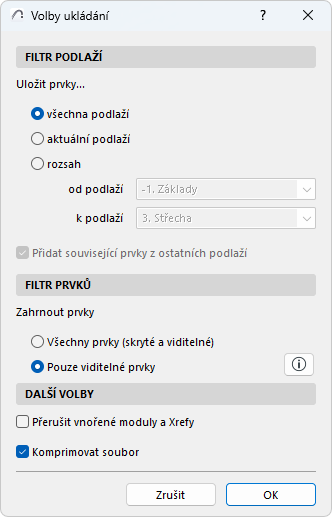

Kliknutím na tlačítko Volby v okně Uložit jako zobrazíte Volby ukládání.

FILTR PODLAŽÍ

Výchozí volba je Všechna podlaží
Alternativou je do modulu uložit pouze aktuální podlaží, nebo vybraný rozsah podlaží. Prvky ležící v tomto rozsahu budou zahrnuty do modulu.
Přidat související prvky z ostatních podlaží: Pokud nastavíte aktuální podlaží nebo rozsah, můžete touto volbou přidat všechny prvky, které jsou na vybraných podlažích zobrazeny (protože jsou nastaveny, aby se zobrazovaly na souvisejících podlažích), i když je jejich domovské podlaží mimo zvolený rozsah.

FILTR PRVKŮ

Zvolte, zda chcete uložit všechny prvky půdorysu, nebo jen ty viditelné.

Všechny prvky (skryté a viditelné): Uložený modul bude obsahovat všechny prvky projektu z půdorysu - bez ohledu na jejich stav při rekonstrukci nebo stav varianty.
Pouze viditelné prvky: Uložený modul bude obsahovat pouze prvky, které jsou
ve viditelných vrstvách
viditelné z pohledu částečného zobrazení konstrukce
jsou v aktivních variantách návrhu
jsou stávající z pohledu stavu při rekonstrukci

Přerušit vnořené moduly a Xrefy

Pokud modul obsahuje nějaké další moduly a/nebo Xrefy, které již nepotřebujete aktualizovat, můžete pomocí této volby jejich vazbu přerušit.
