Informace diagnostiky sítě (BIMcloud)

V tomto okně, ke kterému mají přístup uživatelé BIMcloudu, jsou zobrazeny informace o aktuálním síťovém spojení a způsobu, jak vyřešit případné problémy.

Obvykle váš CAD manažer nastaví adresy serverů tak, abyste se mohli bez problémů připojit, a nemuseli používat Diagnostiku sítě.

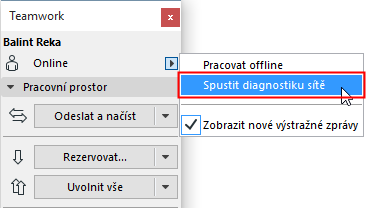

Pokud ji přece jen potřebujete, toto okno je dostupné ve všech částech rozhraní, kde vybíráte a přihlašujete se k serveru, dále z paletky Teamwork a ze stránky Pracovní prostředí > Aktualizace a síť (pokud jste s BIMcloudem nainstalovali také Delta Cache Server).

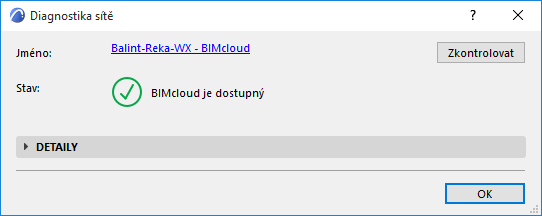

Pokud je aktuálně připojený server spuštěný, zobrazí se okno diagnostiky sítě v kompaktní formě:

Jméno: Toto je jméno serveru, ke kterému je Archicad  aktuálně připojen. Pokud není připojen k žádnému, je v tomto poli upravovatelná URL adresa.

Kliknutím na volbu Zkontrolovat aktualizujete informace o stavu serveru.

Stav: Základní informace o stavu připojení k serveru.

• Zelené zaškrtnutí znamená, že je vše dostupné a funkční.

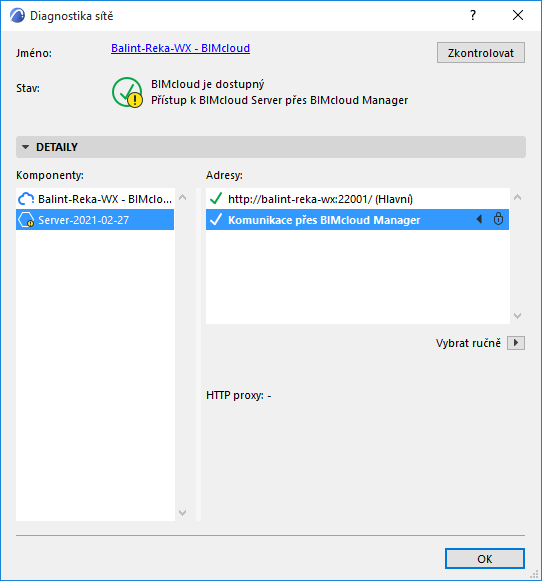

• Zaškrtnutí s vykřičníkem znamenají, že se stávajícím připojením na server se dá pracovat, ale připojení nemusí být optimální. Například server s Archicad em komunikují přes BIMcloud Managera (tedy ne přímo); nebo připojení na server není zabezpečené.





• Červené X znamená, že připojení není použitelné.

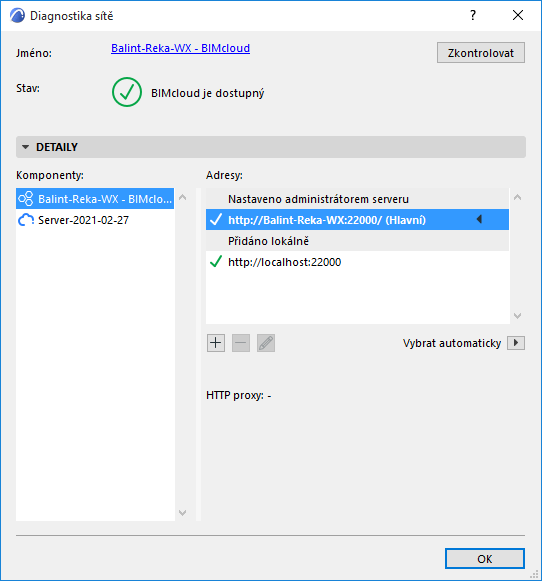

Více informací najdete na panelu Podrobnosti.

Prvky

V seznamu komponentů na levé straně panelu podrobností jsou zobrazeny všechny komponenty nainstalovaného BIMcloudu.

U každé komponenty jsou napravo vypsány jeho adresy (viz níže).

Adresy

Toto je seznam adres, pomocí kterých se může Archicad připojit k serverové komponentě.

Váš administrátor serveru tyto adresy a jejich priority nastavuje v BIMcloud Manageru.

Archicad  tyto adresy stáhne při prvním úspěšném připojení k serveru a automaticky vybere tu nejvhodnější pro danou situaci. Podle potřeby můžete adresu vybrat sami v okně diagnostiky sítě (viz Ruční výběr/automatický výběr , níže) .

Pokud je označený správce, můžete mezi adresy serveru přidat další lokální adresy (viz níže).

Adresa označená šipkou je adresa, přes kterou je vybraná serverová komponenta aktuálně připojená.

Výhody:

• Důvodem pro používání více adres je optimalizace přenosu dat v různých síťových prostředích.
• Pokud se chce uživatel připojit k serveru z prostředí mimo sítě prostřednictvím internetu, může použít veřejnou IP adresu a nemusí používat celý název domény (což je ale stále doporučeno).
• Umožňuje efektivní využití různých konfigurací IT infrastruktury
• Podporuje komunikaci přes jediný port - usnadňuje IT správu

Adresa označená šipkou je adresa, přes kterou je vybraná serverová komponenta aktuálně připojená.

• Nastaveno administrátorem serveru: Tyto adresy nastavil administrátor serveru a nemůžou být upraveny v Archicad u.

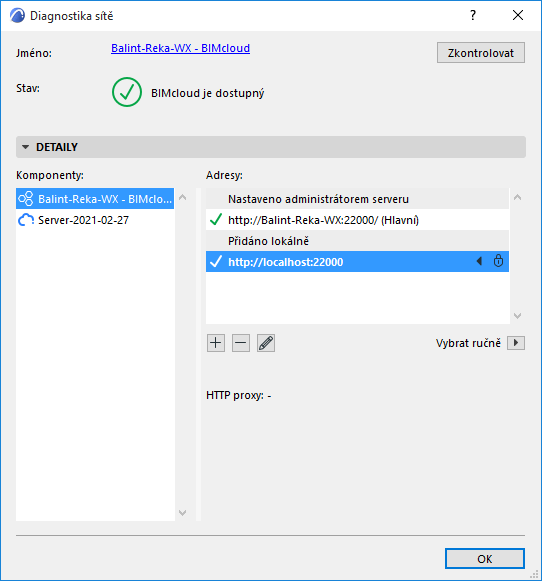

• Přidáno lokálně: Tyto adresy serveru jste většinou zadali sami jako alternativní přístupové cesty k serveru. Volba přidání lokální adresy serveru je dostupná, pokud je vybraná komponenta BIMcloud Manager.





Pomocí ikon plus, minus a tužky můžete přidávat, odebírat a upravovat vybrané adresy. Pracovat lze pouze s lokálně přidanými adresami.

Ruční výběr/automatický výběr

Ve výchozím nastavení Archicad  projde seznamem adres a použije první adresu, pomocí které se úspěšně připojí. V takovém případě bude v diagnostice sítě tato adresa zobrazená jako “automaticky vybraná.”

Pokud chcete nastavit jinou adresu serveru a nepoužívat žádnou další, klikněte na nabídku označené adresy a vyberte “Vždy používat vybranou adresu.”

Nyní bude u adresy zobrazena ikona zámku (protože se nebude automaticky měnit) a bude zobrazená jako “ručně vybraná.”
