Nastavení tolerancí objemu/plochy

Pokud je to potřeba, můžete nastavit tolerance objemu a ploch kolidujících prvků.

Kolize prvků je rozpoznána, pokud je objem nebo (pokud je zapnutá) plocha jejich kolidujících částí větší, než hodnota nastavené tolerance.

Poznámka: Jednotky odpovídají nastavený pracovním jednotkám (Volby > Předvolby projektu).

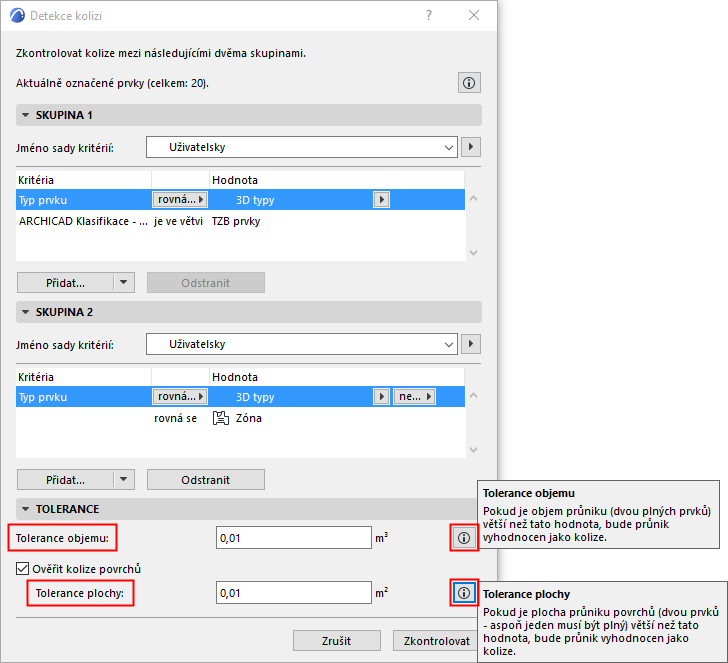

Tolerance objemu

Detekce kolizí vždy vyhodnotí kolize objemů kolidujících prvků.

Dle situace můžete natavit toleranci: Pokud je objem dvou kolidujících prvků větší, než zadaná hodnota tolerance, průnik bude vyhodnocen jako kolize.

Ověření kolizí ploch

Doplňkovou funkcí detekce kolizí je kontrola kolizí na základě plochy protínajících se prvků. Pokud zapnete kontrolu ploch a nastavíte toleranci, budou průniky vyhodnoceny jako kolize, pokud je jejich plocha větší, než zadaná hodnota tolerance.

Poznámka: Pokud je zapnutá kontrola povrchů, může se stát, že některé prvky budou vyhodnoceny jako kolidující, i když objem jejich průniku nepřesahuje zadanou toleranci objemu - průnik přesahuje hodnotu tolerance plochy. Viz následující příklad.
