Navrhované prvky ve Správci anotací (Zvýrazněné, Nové, Upravené, Odstraněné)

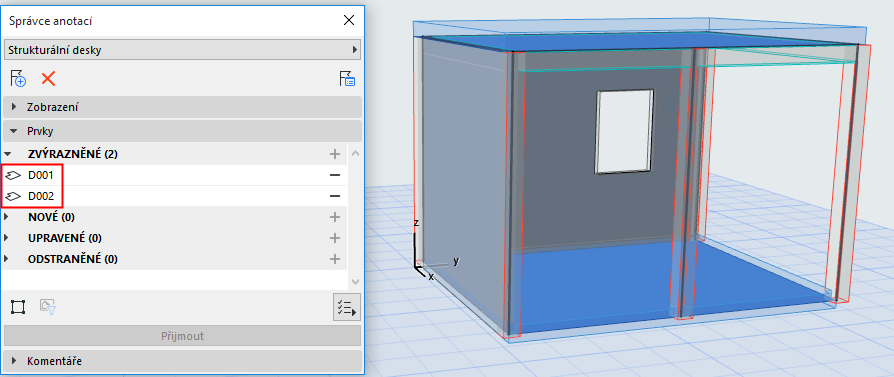

Zvýraznění

Jedná se o jednoduché označení. Jakýkoli prvek Archicad u, který má nastavení, může být zvýrazněný v jedné či více anotacích.

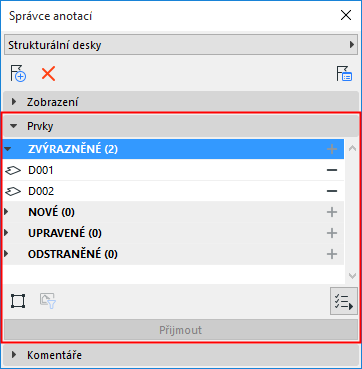

Prvky nově vytvořených anotací jsou ve Správci anotací standardně zařazené jako “Zvýrazněné” a v modelu jsou zabarvené.

Například pokud vytvoříte anotaci z výsledků kontroly modelu, budou všechny prvky obsažené v anotaci zařazené jako zvýrazněné.

Viz Vytvoření anotace ze Zprávy o kontrole modelu.

Návrhy řešení pomocí anotací: Nové, upravené, odstraněné

Pokud chcete přidat prvky k anotaci aktuálně otevřené ve Správci anotací:

1. Označte prvky modelu.
2. Použijte jeden z následujících postupů:

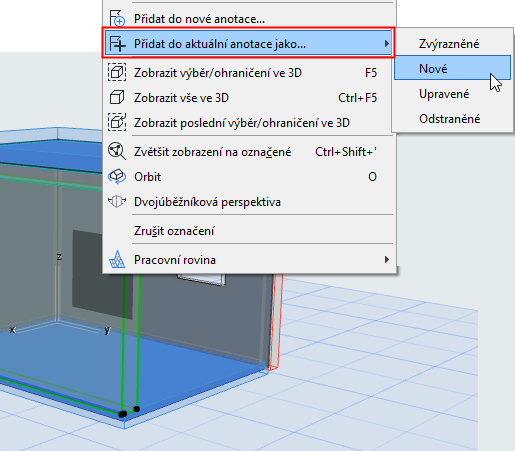

• Použijte příkaz “Přidat do aktuální anotace jako”

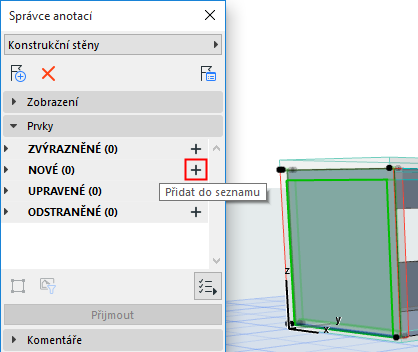

• Ve Správci anotací klikněte na ikonu plus u kategorie, do které chcete prvek přidat - Zvýrazněné, Nové, Upravené nebo Odstraněné.





  • “Zvýrazněné” prvky můžou být přesunuty do nových, upravených nebo odstraněných
  • “Odstraněné” prvky můžou být přesunuty do zvýrazněných, nových nebo odstraněných
  • “Nové” nebo “upravené” prvky nelze do jiné kategorie přesunout, protože v modelu neexistují (v navržené formě), dokud je nepřijmete. Pokud jsou přijaty, jsou zařazeny jako zvýrazněné.



    Návrhy na změny prvků - nové, upravené, odstraněné

Co se stane “novým” nebo “změněným” oknem/dveřmi/střešním oknem?

Pokud nastavíte dveře/okno/střešní okno jako “Nové” nebo “Upravené“, ve Správci anotací bude zapsán hostitelský prvek (zeď nebo střecha) místo otvoru, který jste navrhli. (Důvod: Nelze vytvořit nebo změnit výplň otvoru, aniž by došlo ke změně hostitelského souboru.)

Příklad: Návrh “úpravy” prvku

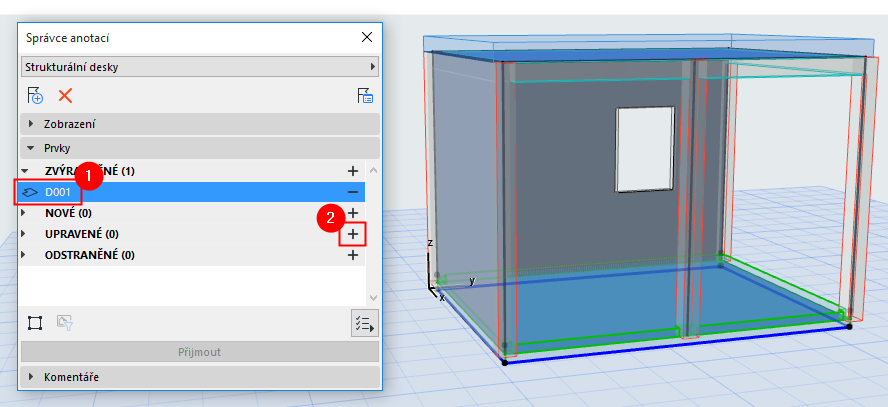

Ve Správci anotací:

1. Dvojklikem označte prvek v seznamu “Zvýrazněné”. Prvek bude označen v modelu.
2. Klikněte na tlačítko Plus u kategorie, kam jej chcete přesunout: například “Upravené”.

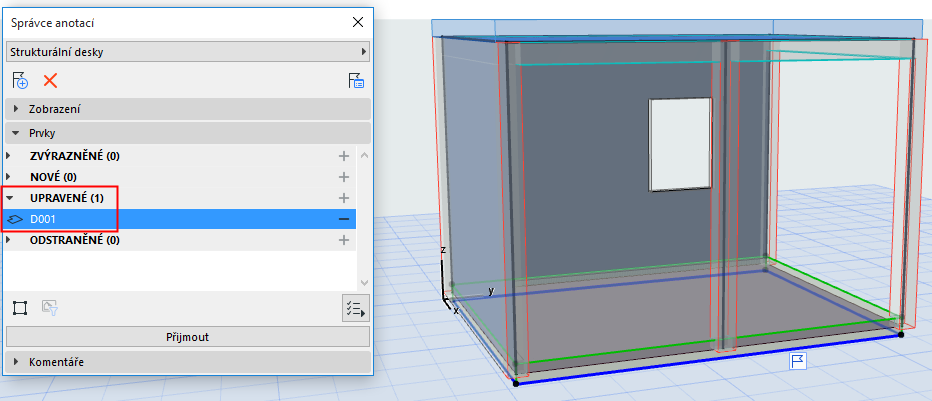

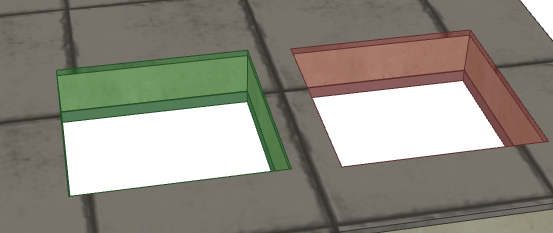

Prvek bude nově zařazen se stavem “Upravené”. Přestože je v anotaci jeden prvek, v modelu existuje jako dočasný párový prvek (“Upravený nový” a “Upravený odstraněný”).

V půdoryse jsou prvky zvýrazněné, takže je snadné je lokalizovat.

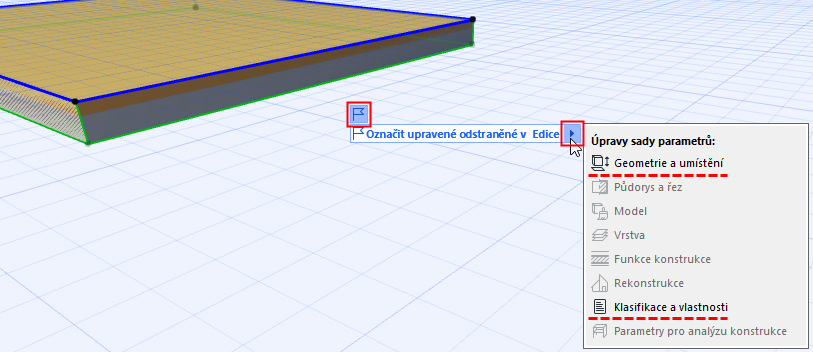

U označeného “upraveného” prvku modelu:

Kliknutím na vlajku

• vyberte jeho párový prvek modelu (“Upravený nový” nebo “Upravený odstraněný”)
• zobrazíte jméno anotace
• zjistíte, které parametry prvku budou navrženou změnou zasaženy, pokud budou změny přijaty.





Odstranění prvku z anotace

Tlačítkem Minus odstraníte libovolný prvek z anotace.

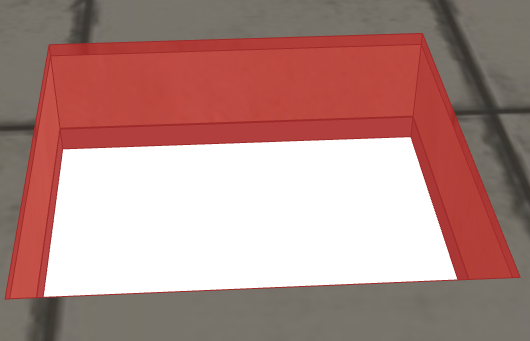

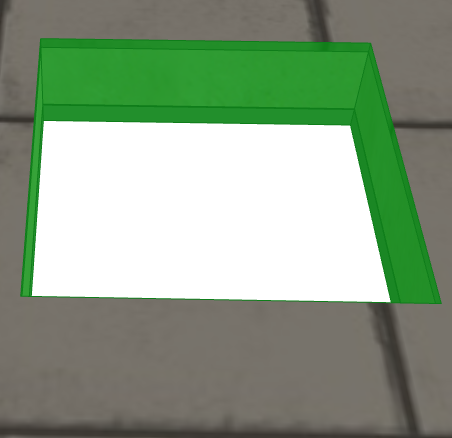

Barvy prvků anotací v pracovním prostředí

Prvky anotací jsou zobrazené barvami nastavenými v menu Volby > Pracovní prostředí > Volby zobrazení > Barvy pracovního prostředí.
