Grafická úprava trasy
Dostupné s Archicad Collaborate.
Libovolný vybraný prvek trasy: kliknutím na hranu, uzel nebo referenční čáru získáte přístup k příkazům plovoucí paletky.

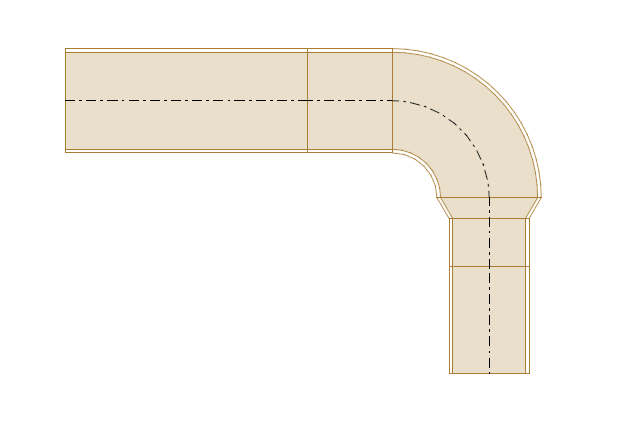

Vložit nový uzel
Z referenční čáry:

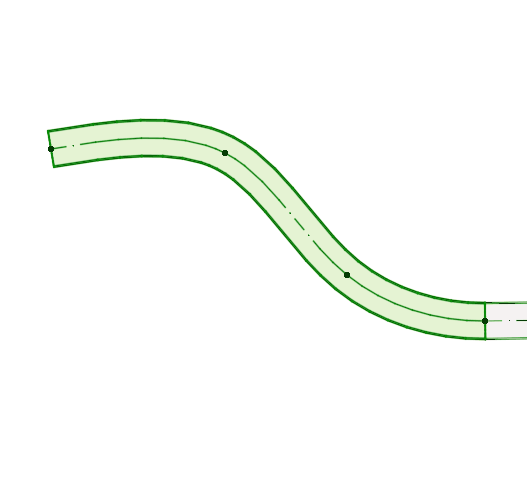

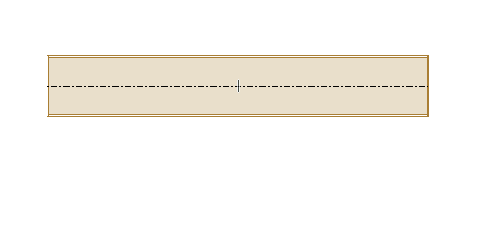

Přesunout uzel
Přetáhněte bod na jiné místo, případně zadejte hodnotu do informátoru. Tím se změní délka segmentu.

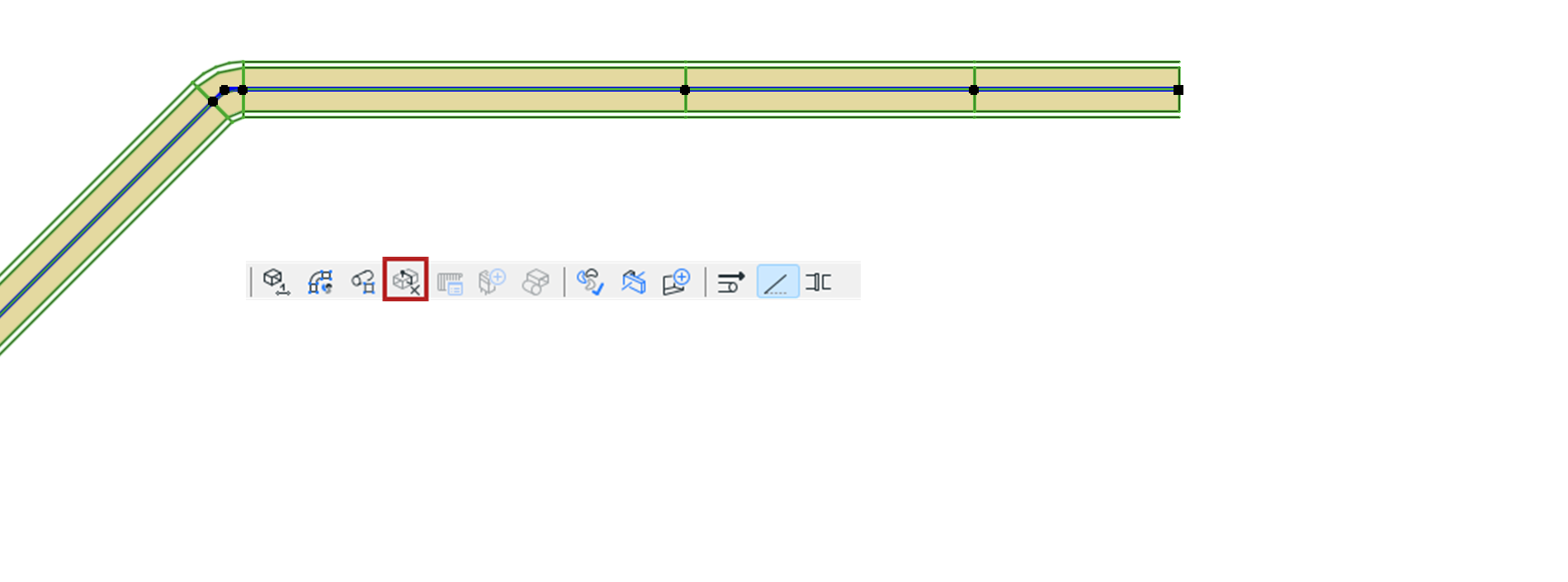

Odstranění nepoužívaných uzlů
- Vyberte jednu nebo více TZB tras.
- V nástrojové paletce TZB, menu 3D model nebo kontextové nabídce: klikněte na Vyčistit nepoužité TZB uzly.
Tento příkaz odstraní všechny nepoužité uzly na vybraných trasách – tedy uzly, které leží mezi dvěma segmenty se stejnou geometrií a nejsou využité pro napojení jiného prvku.

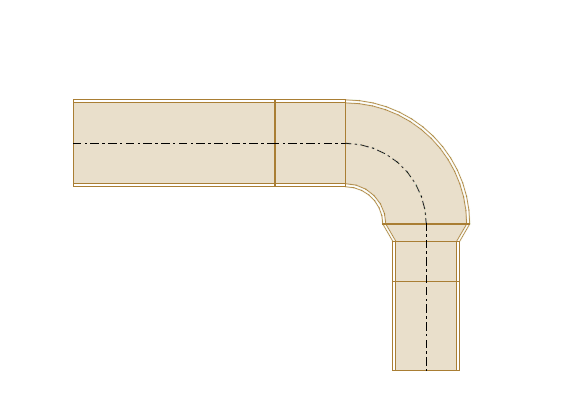

Zvednout trasu (půdorys)
Zadejte hodnotu výšky, o kterou chcete trasu zvednout.

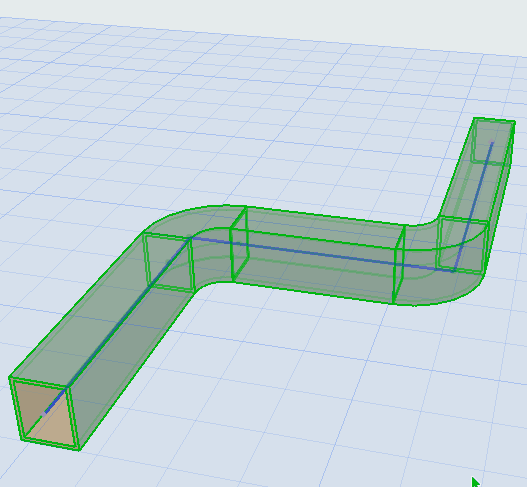

Zvednout trasu (3D)
Výšku trasy na ose Z můžete upravit příkazem Přesunout.

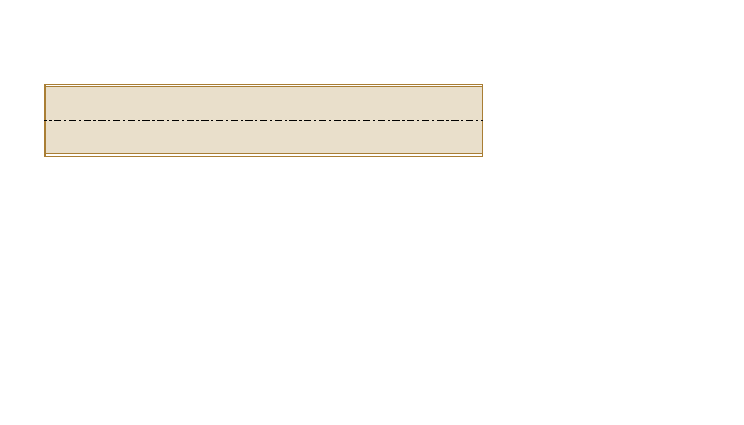

Pokračovat v trase
Funkce je dostupná v koncovém bodě nepřipojeného rovného segmentu.

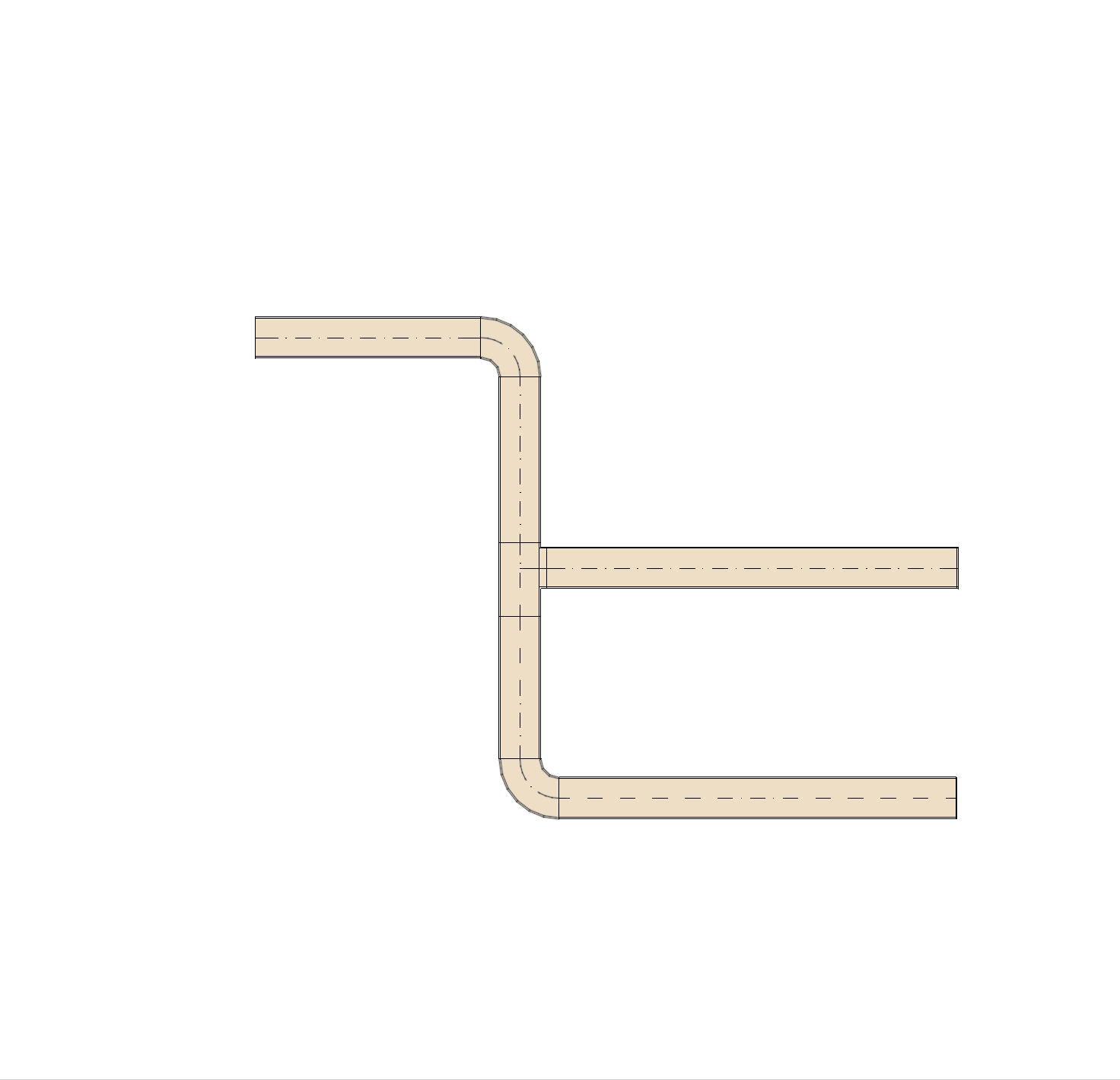

Posun segmentu
- Označte prvek.
- Klikněte na referenční čáru.
- V plovoucí paletce vyberte možnost "Posunout segment" a posuňte jej.
Všechny připojené prvky se posunou společně se segmentem a propojení zůstane zachováno. Viz také: Posun propojených tras a prvků (půdorys)

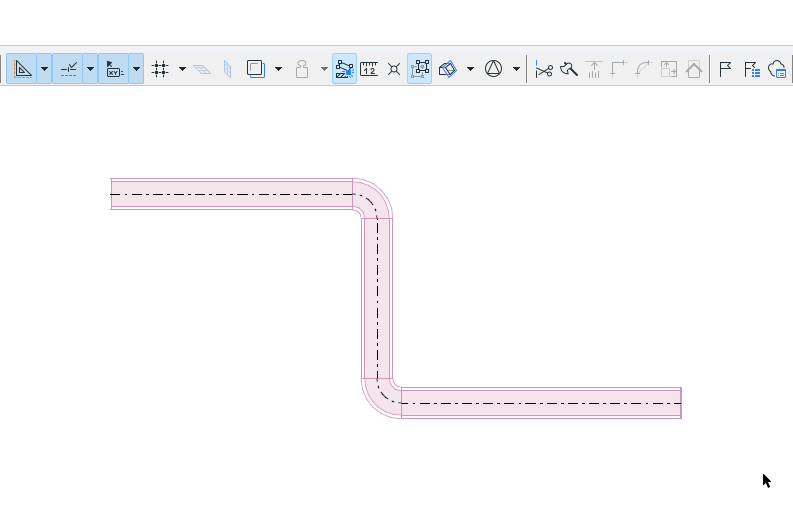

Rozdělení TZB trasy
- Vyberte trasu, kterou chcete rozdělit.
- Použijte příkaz Úpravy > Změna tvaru > Rozdělit nebo sekyrku z nástrojové lišty.
- Nakreslete dočasnou dělící čáru.
- Klikněte na některou stranu dělicí čáry/oblouku/hrany kurzorem ve tvaru oka.
- Prvky na vybrané straně zůstanou označeny, označení prvků na druhé straně se zruší.

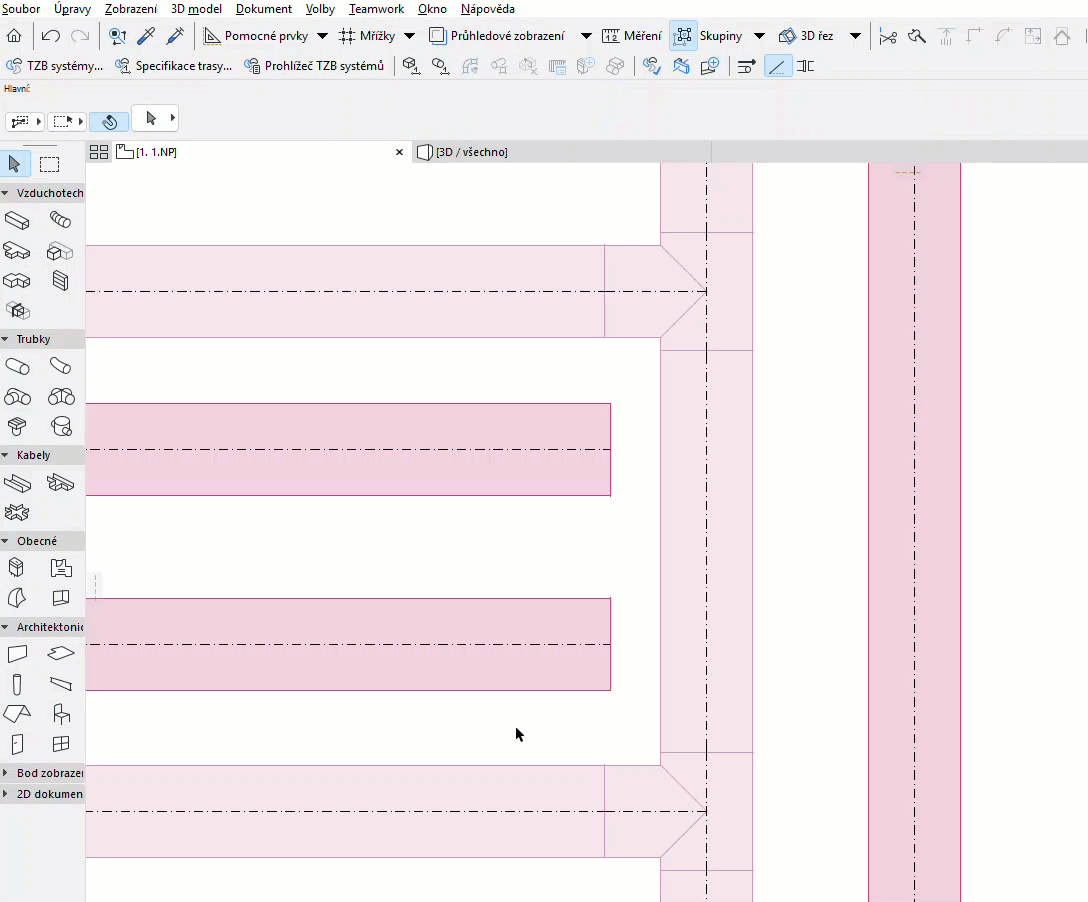

Vzájemné srovnání prvků trasy
TZB prvky můžete vzájemně prodloužit nebo zkrátit pomocí příkazu Úpravy > Změna tvaru > Srovnat.
Příkaz Srovnat můžete použít také k vytvoření větve: pokud jsou k jinému prvku stejného typu srovnány jeden nebo více prvků trasy a může vzniknout platné napojení, vytvoří se.
Viz také Zarovnávání prvků.

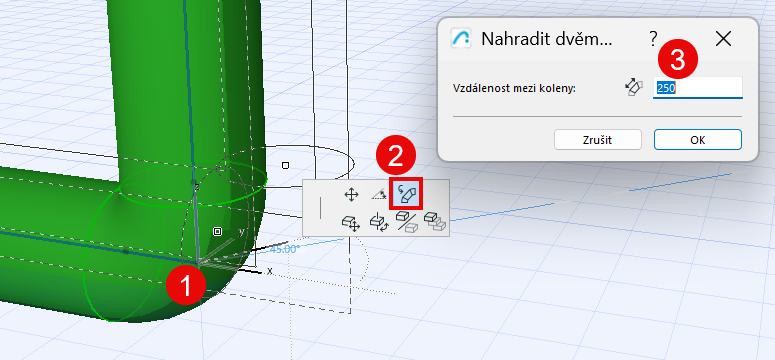

Nahradit dvěma koleny
Převod kolena na dvě samostatná kolena:
