Úprava průměru segmentu - s plovoucí paletkou

Dostupné s Archicad Collaborate.

Změňte průměr segmentu trasy (vzduchotechniky, potrubí nebo kabelového nosiče).

  1. Vyberte trasu
  2. Klikněte na referenční čáru segmentu, který chcete upravit
    Poznámka: Zapněte Referenční čáry TZB ve 2D zobrazeních přes Zobrazení > Volby zobrazení.

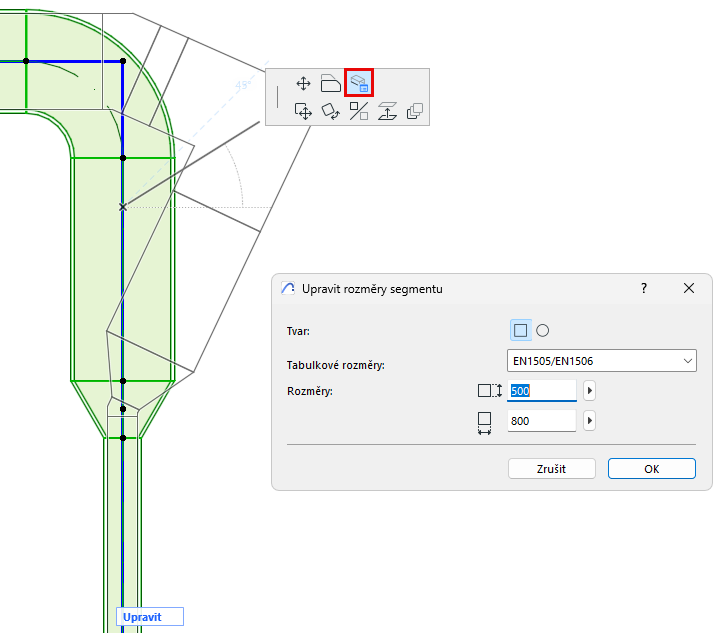

  3. Na plovoucí paletce vyberte možnost Upravit rozměry segmentu.
  4. V dialogovém okně můžete upravit tvar segmentu (pouze u vzduchotechniky); tabulkové rozměry: upravit rozměry segmentu

  5. Kliknutím na tlačítko OK aktualizujte segment v modelu.


Dostupné rozměry se vztahují k vybrané tabulce rozměrů (definované ve Volby > Předvolby projektu > Specifikace trasy)

Viz také Optimalizace rozměrů vzduchotechniky.
