Pracovní prostředí TZB

Notice: K dispozici s Archicad Collaborate nebo Archicad Max.

Chcete-li otevřít rozhraní související s TZB, použijte Volby > Pracovní prostředí > Použít profil > TZB profil.

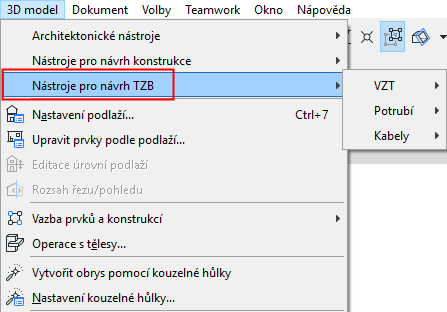

Nástrojová paletka TZB zobrazuje TZB nástroje (dostupné také v nabídce 3D model > TZB nástroje) a dále obecné a základní architektonické nástroje pro přesné modelování v rámci stavební konstrukce budovy.


Nástrojová lišta TZB nabízí rychlý přístup k nejpoužívanějším příkazům
Obrázek 1. Nástrojová lišta TZB

Možnosti zobrazení pro modelování TZB

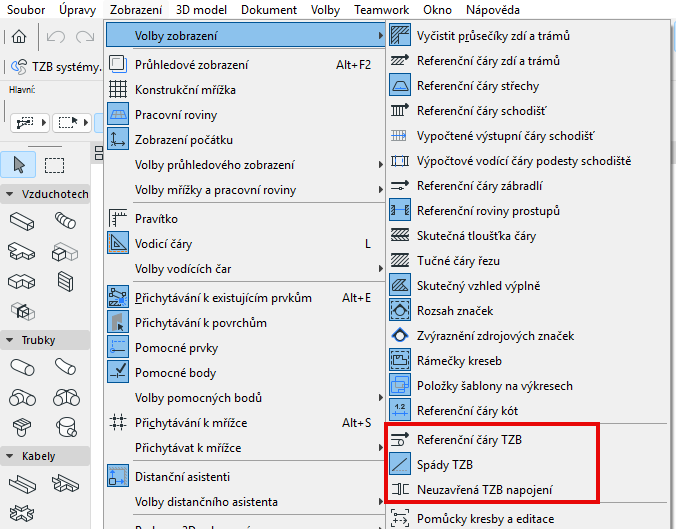

V nabídce Zobrazení > Volby zobrazení: Zapněte zobrazení, které vám pomohou vytvořit přesný model TZB:

  • Referenční čáry TZB
  • Spády TZB
  • Neuzavřená TZB napojení


Tytéž příkazy jsou také dostupné z nástrojové lišty TZB:



Zobrazení průhledného architektonického modelu při modelování TZB

Při modelování TZB systémů můžete architektonický model zobrazit jako průhledný. Díky tomu je trasování a koordinace snazší a rychlejší, aniž byste ztratili přehled o architektonickém kontextu.



Použijte kombinaci grafických stylů „Průhledná architektura“. Pomocí pravidel grafických stylů můžete nastavit požadovanou průhlednost pro každý architektonický prvek.
