Přidání TZB systému do Prohlížeče systémů

Dostupné s Archicad Collaborate

Otevřete Prohlížeč TZB systémů jedním z následujících způsobů:

• v nabídce Okno > Palety, nebo
• použít zástupce na panelu nástrojů TZB

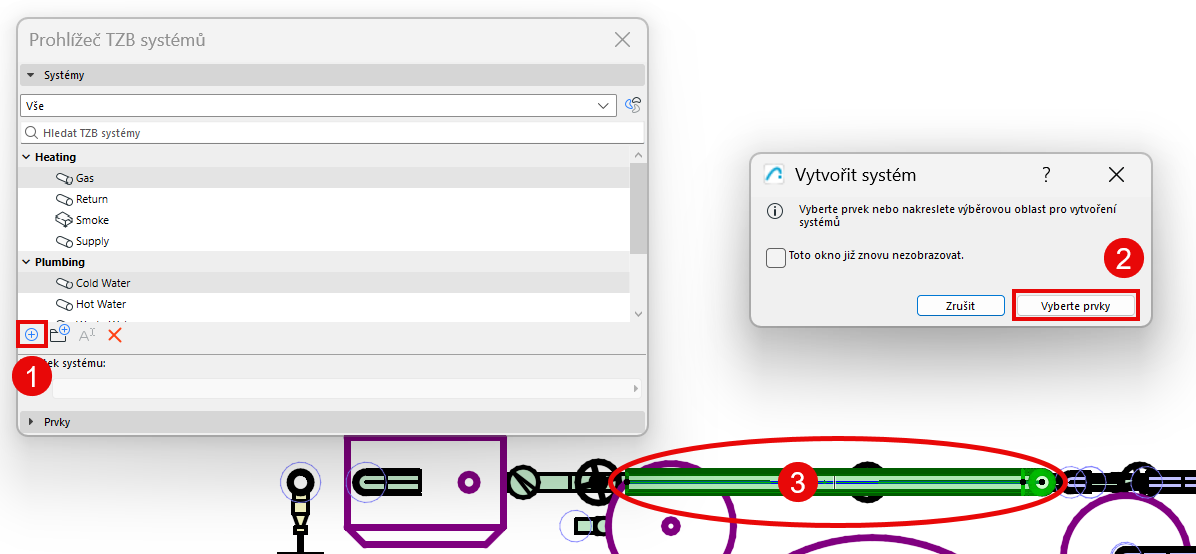

1. V Prohlížeči systémů klikněte na „Plus“ [+]
2. V otevřeném okně klikněte na Vybrat prvky.
3. Vyberte prvky systému NEBO počáteční bod systému:

   V modelu udělejte jedno z následujících:

   • Vyberte počáteční bod systému (jeden TZB prvek jako počáteční bod pro systémy vzduchotechniky nebo potrubí: jeho bod napojení představuje místo, odkud proudí vzduch nebo kapalina)
     • Počátečním prvkem by měl být otevřený konec trasy nebo napojené zařízení či doplněk (nikoliv koncový prvek).
     • Chcete-li zobrazit otevřené konce a otevřené přípojky ve 2D zobrazení, zapněte možnost Neuzavřené TZB napojení v menu Zobrazení > Volby zobrazení.
   • NEBO vyberte jeden nebo více TZB prvků, které budou součástí systému.
     Tip: Můžete vybírat prvky z různých TZB systémů; každý systém bude přidán samostatně

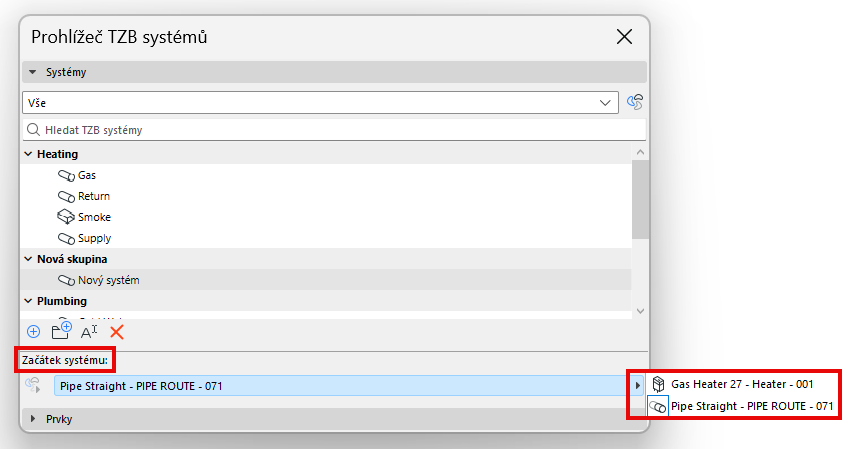

   • Pro každý systém vyberte platný počáteční bod z nabídky Počátek systému.





     Poznámka: Pokud později zrušíte počáteční bod systému (například přidáte koncový prvek na otevřený konec), systém se z prohlížeče odstraní, protože nemá otevřený konec. Upozornění vám umožní tento krok buď zrušit, nebo pokračovat - v takovém případě můžete později přidat systém do prohlížeče pomocí jiného počátečního bodu.

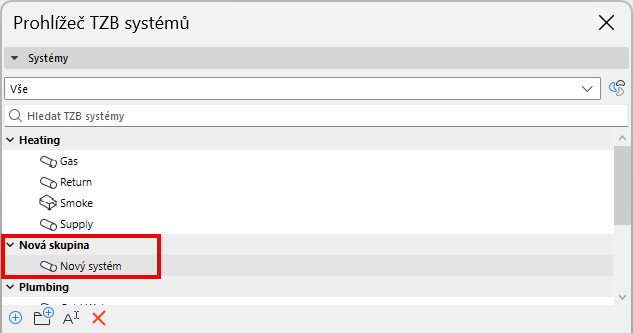

4. Nový systém se přidá do Prohlížeče v „Nové skupině“.





5. Systémy nebo skupiny můžete přejmenovat či uspořádat.

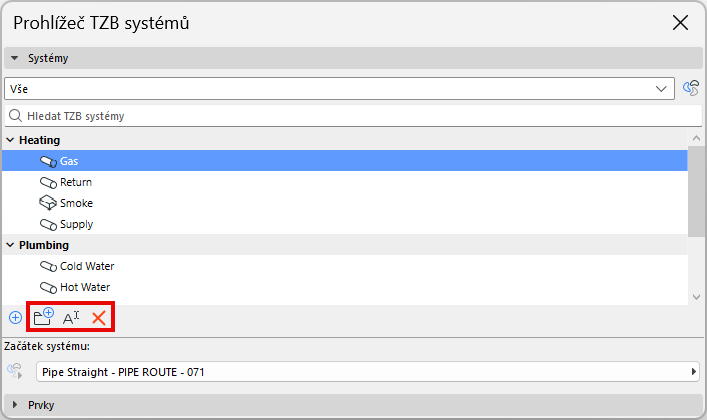

• Pomocí ikon příkazů můžete přejmenovat nebo odstranit vybranou skupinu nebo systém.
• Chcete-li přidat systém do jiné skupiny: klikněte a přetáhněte systém na jméno jiné skupiny.
