Optimalizace průtoku

Poznámka: Funkce výpočtů v TZB Designeru jsou dostupné pouze s cloudovou licencí.

Optimalizace hydroniky přepočítá rozměry všech topných potrubí na základě minimálních a maximálních průměrů, stejně jako minimální a maximální rychlosti.

  • Vyberte trasy, které chcete přepočítat, poté otevřete Optimalizaci hydroniky (nástrojová paletka TZB nebo nabídka Okna > Paletky).
  • Definujte rozsahy hodnot pro průměry potrubí a rychlosti, poté klikněte na Změnit velikost.

Toto okno použijte poté, co jste definovali hydronické systémy a zkontrolovali výpočty v Prohlížeči systémů.

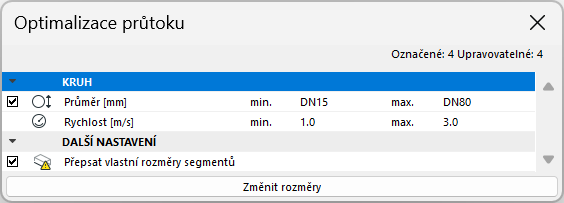

  1. Optimalizaci hydroniky otevřete z nástrojové paletky TZB nebo z nabídky Okna > Paletky.

  2. Vyberte jednu nebo více tras potrubí, kterou chcete přepočítat. V dialogovém okně se zobrazí počet vybraných a upravitelných prvků.

    Poznámka: Trasa nemusí být editovatelná, pokud je její vrstva nebo prvek uzamčen.
  3. Zaškrtněte typy rozměrů, které chcete změnit.
    • Vyberte, jestli mají být do operace změny velikosti zahrnuty také vlastní segmenty.
    • Zrušte zaškrtnutí u rozměrů, které chcete ponechat v nezměněné podobě.

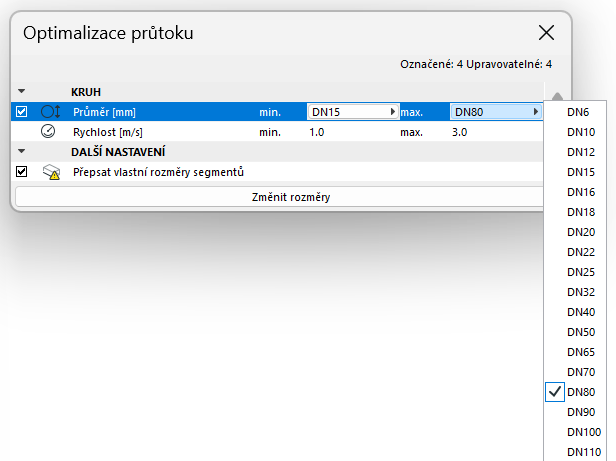

  4. Definujte rozsah hodnot pro průměr potrubí.
  5. Definujte rozsah hodnot rychlosti podle konkrétních požadavků na minimální a maximální hodnoty.

    Poznámka: Chcete-li místo rozsahu nastavit pevnou hodnotu, zadejte stejné hodnoty pro min. a max.
  6. Klikněte na možnost Změnit velikost.
    • Zkontrolujte zpětnou vazbu s výsledky – pokud je uvedeno, že nic nebylo přepočítáno, pak vaše trasy již odpovídají limitům nastaveným v Optimalizaci hydroniky.
    • Pokud je tlačítko Změnit velikost šedé, nemáte vybrané trasy nebo jsou neupravitelné.
