Použití skutečných délek potrubí a vzduchotechniky

Dostupné s Archicad Collaborate.

Při modelování můžete chtít vidět trasy jako jediný dlouhý přehledný prvek. Pro dokumentační účely je však často užitečnější zobrazit a vypsat skutečné délky segmentů tras.

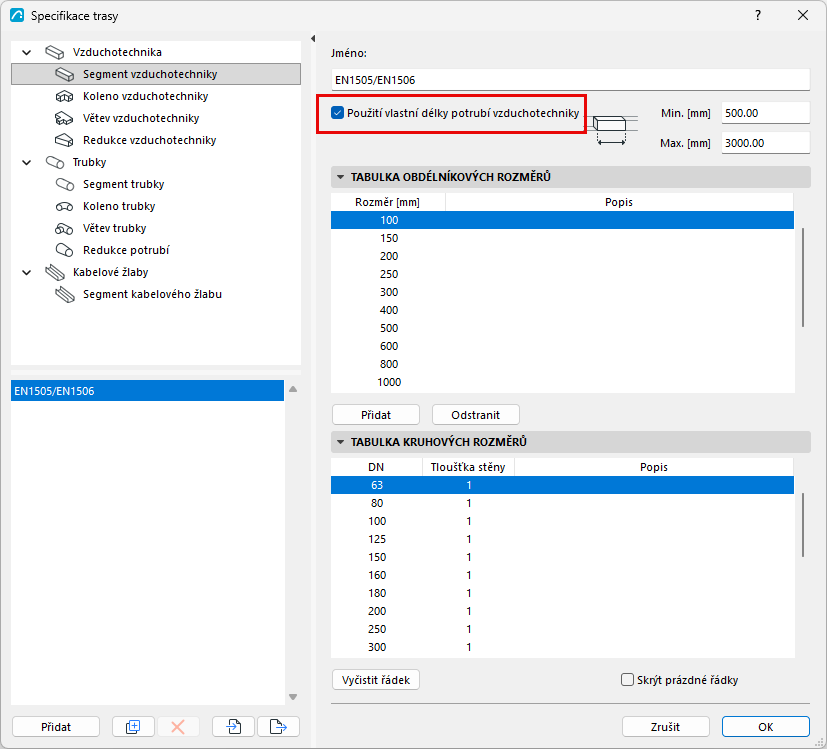

Tuto možnost nastavíte v okně Specifikace trasy.

Segmenty potrubí, vzduchotechniky nebo kabelové žlaby:

  • Zaškrtněte „Použít vlastní délky“.
  • Zadejte minimální a maximální délky, aby odpovídaly specifikacím výrobce (např. pro váš typ vzduchotechniky).

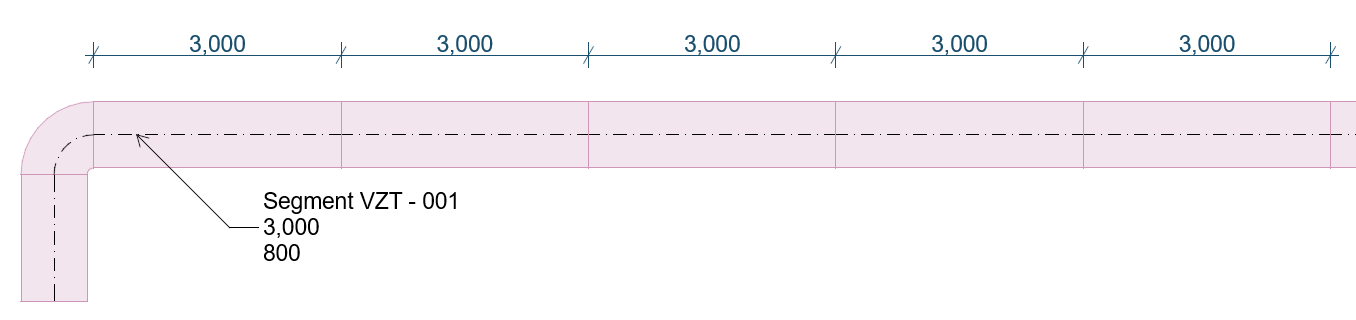

Model nyní zobrazuje délku každého segmentu podle vašich specifikací trasy. Tento údaj se zobrazuje také pro vybraný segment v Nastavení výběru trasy.

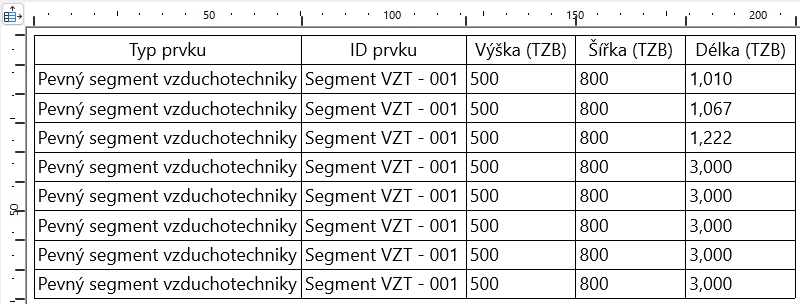

Každý segment můžete samostatně popsat a vypsat v interaktivních tabulkách.

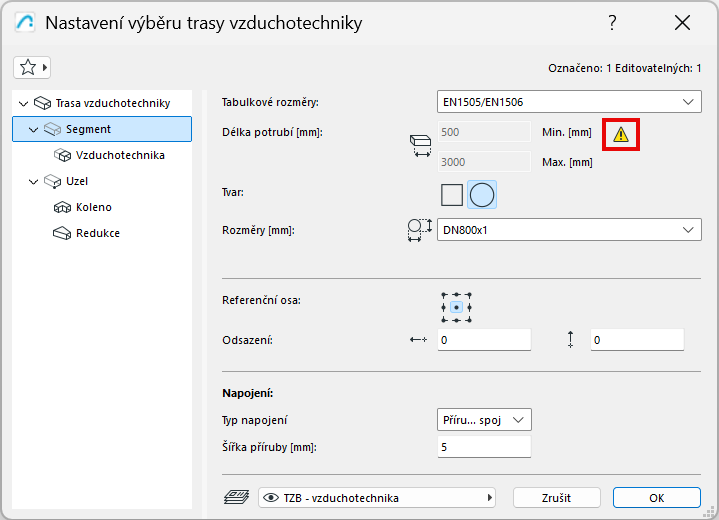

Při zapnuté volbě „Použít vlastní délky“: stále můžete modelovat libovolnou geometrii trasy, ale pokud se vytvoří segmenty, které jsou příliš krátké, nastavení trasy vás na to upozorní:



Optimalizace délek segmentů: Automatické úpravy

Pokud je to možné, program automaticky optimalizuje délky segmentů kdekoli je potřeba. Pokud segment trasy obsahuje „zbytkovou“ délku, která spadá do vašeho rozsahu minimální/maximální délky definovaného ve Specifikacích trasy: jednoduše se připojí k trase.

Pokud je „zbytková“ délka menší než minimální délka, automaticky se natáhne na minimální délku. Toto dodatečné protažení se pak odečte od předchozí (plné) části.

Obrázek 1. Zbytková část byla příliš krátká, takže je prodloužena na minimální délku.Sousední segment plné délky je odpovídajícím způsobem zkrácen.
