Vytvoření vlastního TZB symbolu

Dostupné s Archicad Collaborate.

Vestavěné symboly půdorysu jsou k dispozici pro řadu TZB prvků.

Poznámka: Pomocí voleb zobrazení modelu můžete zobrazit TZB prvky v půdorysu jako symbolické nebo jako průmět (standardní): viz Symbolické zobrazení TZB prvků)

Pokud dáváte přednost vlastnímu symbolu, můžete upravit vestavěný symbol nebo nakreslit vlastní.

Poznámka: Vlastní symboly TZB lze použít pro koncové prvky potrubí, doplňky potrubí a zařízení.

Zde je například vestavěný symbol pro ventil potrubí.



Vytvoření symbolu ventilu s kohoutem:

  1. Použijte jeden z následujících postupů:
    • Zkopírujte a vložte stávající 2D symbol do pracovního listu (nebo půdorysu)

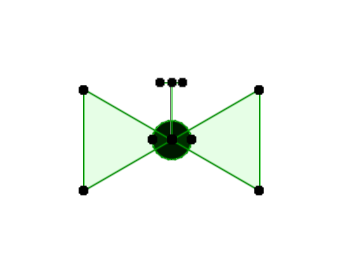

    • Nakreslete nový symbol pomocí 2D prvků (např. čary a výplně)
  2. Vyberte nový výkres symbolu.

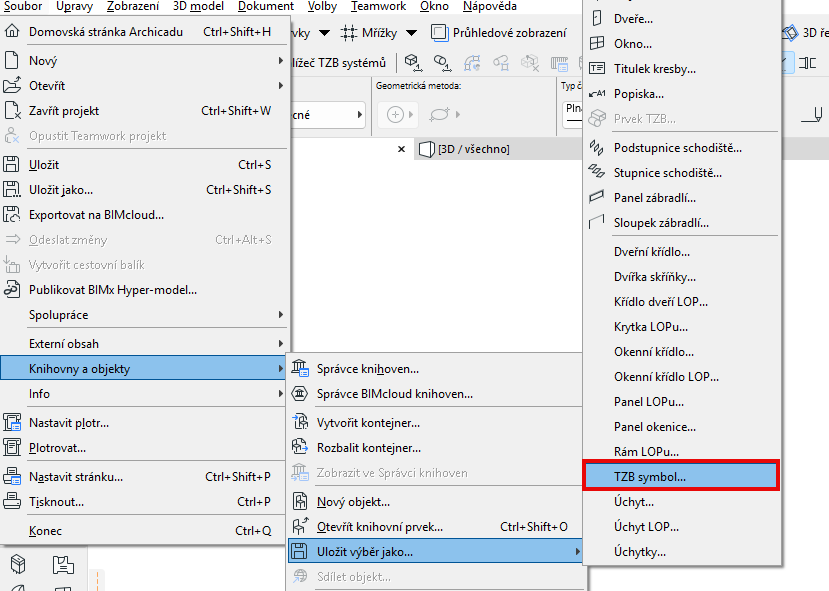

  3. Použijte příkaz Soubor > Knihovny a objekty > Uložit výběr jako > TZB symbol

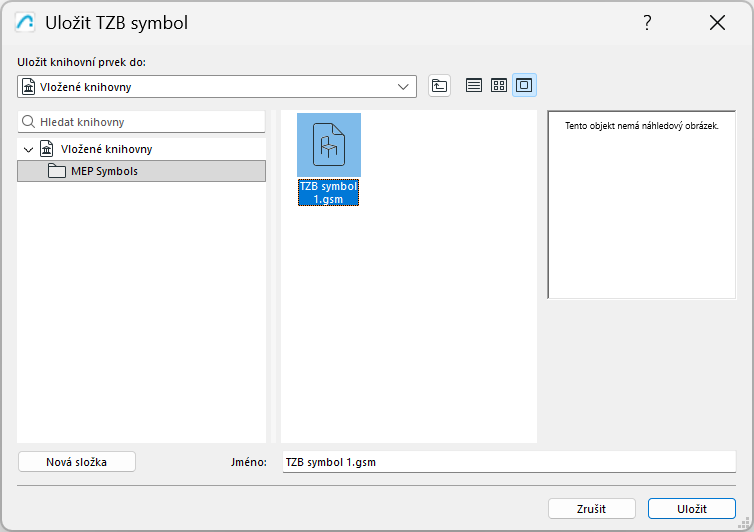

  4. Zadejte jméno a umístění souboru a klikněte na tlačítko Uložit.
    • Výchozím umístěním je Vložená knihovna, ale pokud máte velké množství TZB symbolů, je užitečné je uspořádat do pojmenovaných podsložek.

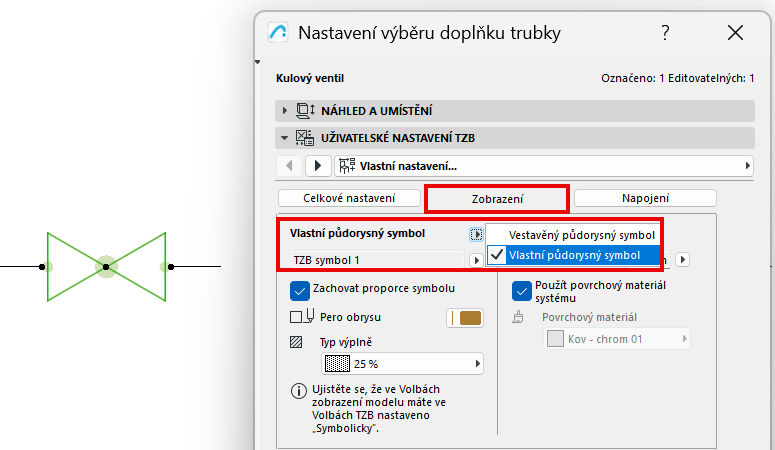

  5. V modelu vyberte TZB objekt, jehož symbol má být nahrazen (například tento ventil), a otevřete jeho Nastavení objektu.
  6. Na stránce Vlastní nastavení TZB přejděte na záložku Zobrazení.

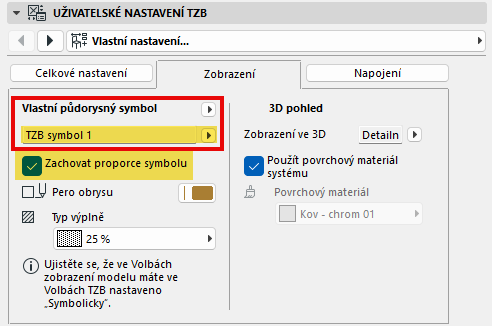

    Místo vestavěného půdorysného symbolu zvolte Vlastní půdorysný symbol.


  7. Ze seznamu vyberte svůj uložený vlastní symbol TZB.
    • Ve výchozím nastavení je zaškrtnuto políčko Zachovat proporce symbolu, aby nedocházelo ke zkreslení při zobrazení objektu

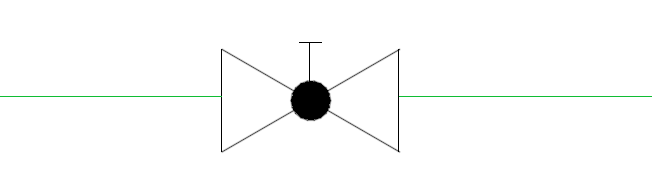

  8. Ventil se nyní zobrazí pomocí vlastního TZB symbolu.


V případě potřeby přetažením aktivního bodu graficky změňte měřítko symbolu.

Podívejte se na video: Vytvoření vlastního symbolu

Upravte zarovnání vlastního symbolu pomocí parametrů pro odsazení

Pokud nový symbol není v půdorysu správně umístěn:

  1. Označte symbol.
  2. Otevřete Nastavení označených objektů
  3. Přejděte do části Vlastní nastavení TZB a otevřete seznam Všechny parametry.

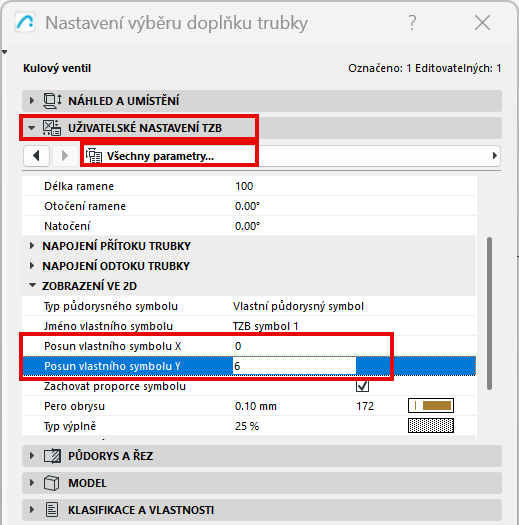

  4. Pomocí parametrů Vlastní posun symbolu X a Y upravte polohu objektu.
