Obvody

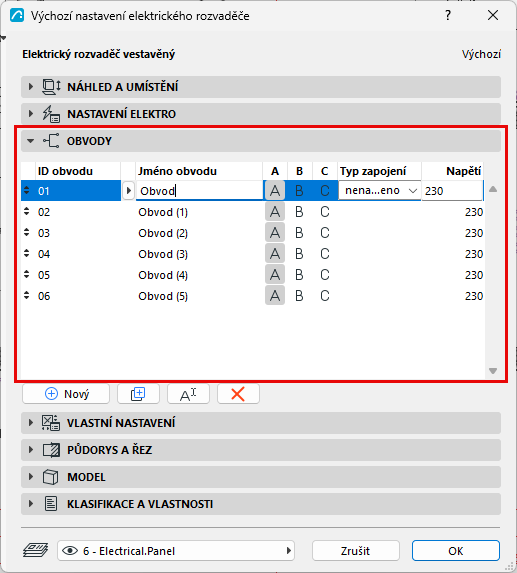

Pomocí tohoto panelu můžete vytvářet elektrické obvody pro svůj projekt. Pomocí tlačítek pod seznamem můžete vytvářet nové obvody, duplikovat vybraný obvod ze seznamu, přejmenovávat obvody nebo vybraný obvod odstranit.

Pro každý vytvořený obvod zadejte následující:

ID obvodu

Generuje se automaticky na základě nastavení v polích Předpona ID a Styl ID.

Jméno obvodu

Zadejte jméno obvodu.

A B C

Tato tlačítka určují, které z fází A, B a C budou obvodem využívány. U typických obvodů ve většině rezidenčních projektů se na jeden obvod používá jedna fáze, proto vyberte jednu z nich.

Dbejte na rovnoměrné rozdělení fází mezi obvody, aby odhadované výpočtové zatížení bylo pro všechny fáze přibližně stejné. Všechny tři fáze vyberte pro obvody, které obsahují elektrická zařízení pro ně určená.

Typ zapojení

Vyberte typ zapojení pro obvod nebo ponechte hodnotu „Nenastaveno“. Dostupné typy zapojení a jejich příslušné průřezy jsou definovány v okně Nastavení elektro projektu.

Napětí

Zadejte napětí (ve voltech – V) používané obvodem.

Poznámka: Můžete vložit více než jeden elektrický rozvaděč a obvody můžete definovat v okně nastavení kteréhokoli z nich. Archicad / MEP Designer bude udržovat globální seznam všech obvodů definovaných ve všech vložených elektrických rozvaděčích. Tento globální seznam obvodů pak použijete při určování, do kterého obvodu patří elektrické rozvaděče (pokud je jich více) a elektrická zařízení.
