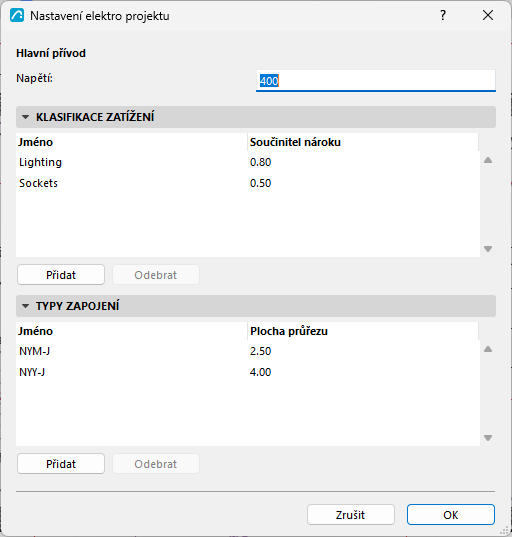

Nastavení elektro projektu
Pomocí tohoto okna můžete nastavit parametry elektroinstalace na úrovni projektu.
Otevřete okno:
- pomocí příkazu nabídky Volby > Předvolby projektu > Nastavení elektro projektu, nebo
- z nástrojové lišty TZB.
Hlavní přívod
Nastavte Napětí (ve voltech – V) hlavního elektrického přívodu projektu.
Klasifikace zatížení
Zadejte třídy zatížení používané elektrickými zařízeními v projektu. Pro každou klasifikaci zadejte Jméno a Koeficient náročnosti.
Poznámka: Koeficient soudobosti je obvykle číselná hodnota mezi 0 a 1, přičemž 1 znamená žádné snížení. Je to poměr mezi realistickým maximálním odběrem skupiny zátěží a jejich celkovou instalovanou (připojenou) zátěží. Instalované zatížení je teoretické maximum, ke kterému by došlo, kdyby všechna zatížení současně pracovala na plný výkon. Ve výpočtech se součinitel nároku použije na každé zařízení: zdánlivý výkon (zátěž) elektrického zařízení ve voltampérech (VA) se vynásobí součinitelem nároku jeho klasifikace zátěže, aby se získala jeho nároková zátěž, také ve VA:
Soudobý příkon = Zdánlivý výkon (zatížení) * Koeficient soudobosti (např. 15 VA * 0.8 = 12 VA).
Typy zapojení
Zadejte typy zapojení pro obvody v projektu. U každého z nich zadejte jeho Jméno a Průřez (ve čtverečních milimetrech).
