Popisování elektrického rozvaděče

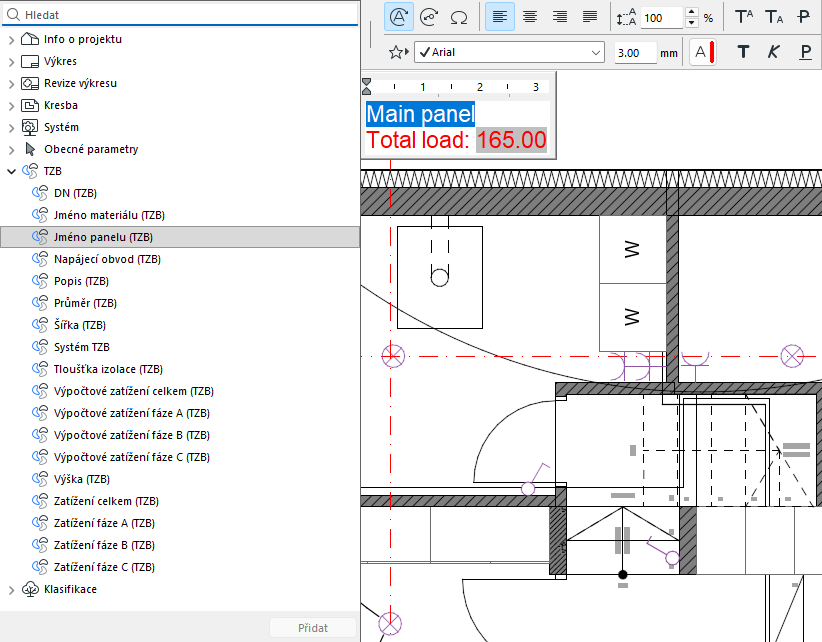

Pro elektrické rozvaděče jsou v kategorii TZB k dispozici následující parametry autotextu.

Parametry autotextu vracejí následující hodnoty:

Jméno rozvaděče – Název elektrického rozvaděče. V případě obvodů název nadřazeného rozvaděče.
Zatížení fáze A, Zatížení fáze B, Zatížení fáze C – Celkové zatížení zdánlivým výkonem na příslušné fázi (A, B nebo C). Výpočet: Zdánlivý výkon každého elektrického zařízení je rovnoměrně rozdělen mezi fáze používané obvodem, do kterého dané zařízení patří. Zatížení fáze A, B a C představují součty všech částí zatížení přiřazených k fázi A, fázi B a fázi C.

Příklad: Elektrické zařízení má zdánlivý výkon 15 VA a patří do obvodu, který využívá pouze fázi A (obvody a jejich fáze jsou definovány v dialogovém okně nastavení prvku elektrického rozvaděče). Plné zatížení zařízení 15 VA se přičte k Zatížení fáze A. Další elektrické zařízení má zdánlivý výkon 40 VA a patří do obvodu, který využívá jak fázi A, tak fázi B. Jeho zatížení je rozděleno rovnoměrně mezi obě fáze (40 VA ÷ 2), takže 20 VA se přičte k Zatížení fáze A a 20 VA k Zatížení fáze B. Zatížení fáze A = 15 + 20 = 35 VA. Zatížení fáze B = 20 VA. Zatížení fáze C = 0 VA.

Poznámka: Pokud není pro zařízení zaškrtnuto políčko Zdánlivý výkon nebo pokud zařízení není přiřazeno k žádnému obvodu (jeho pole Přívod je nastaveno na „Hlavní“), nepřispívá k Zatížení fáze A, B ani C.

Celkové zatížení - Součet zatížení fáze A, zatížení fáze B a zatížení fáze C.
Soudobé zatížení fáze A, soudobé zatížení fáze B, soudobé zatížení fáze C – Celkové soudobé zatížení příslušné fáze (A, B nebo C). Výpočet: Zdánlivý výkon, který každý elektrický spotřebič přispívá do fáze, se násobí koeficientem soudobosti podle klasifikace zátěže daného spotřebiče. Soudobé zatížení fáze A, B a C jsou součty všech soudobých zatížení přiřazených do fáze A, fáze B a fáze C.

Příklad: Elektrické zařízení přispívá 15 VA k zatížení fáze A. Jeho klasifikace zatížení je nastavena na „Osvětlení“, které má koeficient soudobosti 0,8 (jak je uvedeno v Nastavení projektu elektro). Zařízení tedy přidává 15 * 0.8 = 12 VA k soudobému zatížení fáze A. Další elektrické zařízení přispívá 20 VA do zatížení fáze A i zatížení fáze B. Jeho klasifikace zatížení je nastavena na „Zásuvky“, které mají koeficient soudobosti 0.5. Proto tedy přidává ke Soudobému zatížení fáze A a Soudobému zatížení fáze B vždy 20 x 0,5 = 10 VA.

Soudobé zatížení fáze A = 12 + 10 = 22 VA

Soudobé zatížení fáze B = 10 VA

Soudobé zatížení fáze C = 0 VA

Poznámka: Zařízení, která nepřispívají k zatížení fáze A, B nebo C, nepřispívají ani k soudobému zatížení fáze A, B nebo C.

Celkové soudobé zatížení - Součet hodnot Soudobé zatížení fáze A, Soudobé zatížení fáze B a Soudobé zatížení fáze C.
