Přesnější mapování materiálů pomocí vlastnosti prvků

Někdy je potřeba mapovat jeden stavební materiál Archicadu na víc SAF materiálů. V analytickém programu jsou u jednoho materiálu uvedeny různé úrovně pevnosti materiálu (např. Beton - C20/25, C30/37 atd.).

1. Aktivujte volbu ‘Použít vlastnosti prvku pro přesnější mapování’.
2. K dispozici bude nabídka vlastností. Vyberte vlastnost Archicadu, která umožní rozlišit stavební materiál (v tomto případě Pevnost).
   Poznámka: Nabídka obsahuje všechny vlastnosti projektu Archicadu.

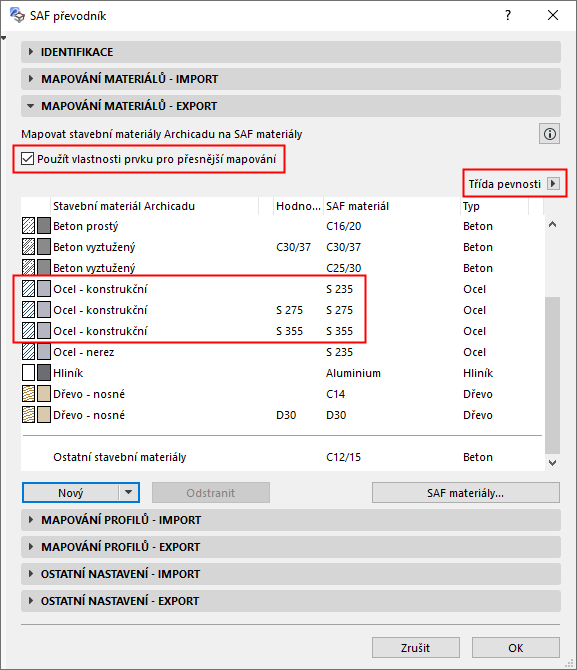

   Například stavební materiál “Ocel - Konstrukční” v tomto modelu Archicadu potřebuje tři různé definice mapování SAF materiálu, aby byly rozlišeny tři různé stupně pevnosti: S 275, S 355 a nedefinováno.

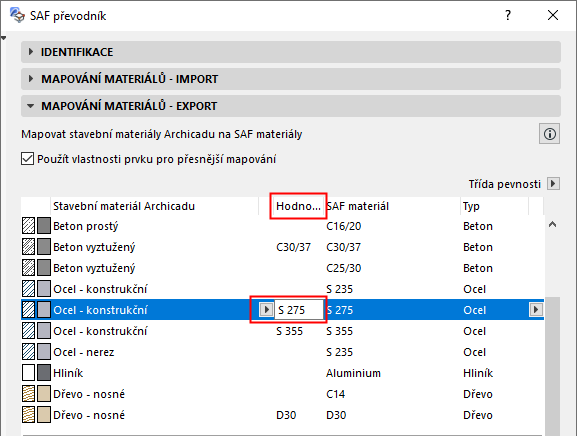

3. Pravidlo mapování obsahuje sloupec “Hodnota”: klikněte do pole a zadejte odpovídající hodnotu (např. S 275 nebo S 355 pro materiál Ocel - Konstrukční).





   Důležité poznámky:

   • V modelu Archicadu lze jako hodnotu mapování SAF materiálů použít pouze jednu vlastnost prvku.
   • Při mapování SAF materiálů lze použít pouze vlastnost prvku typu řetězec.
   • Mapování dle vlastnosti je možné, pouze pokud jsou hodnoty vlastností přiřazeny prvkům Archicadu (např. trámu nebo zdi) - ne jejich stavebním materiálům.

Příklad: Stavební materiál s různými hodnotami vlastnosti pevnosti

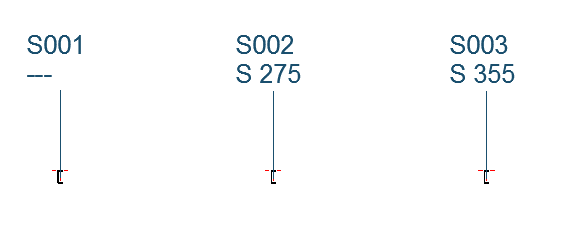

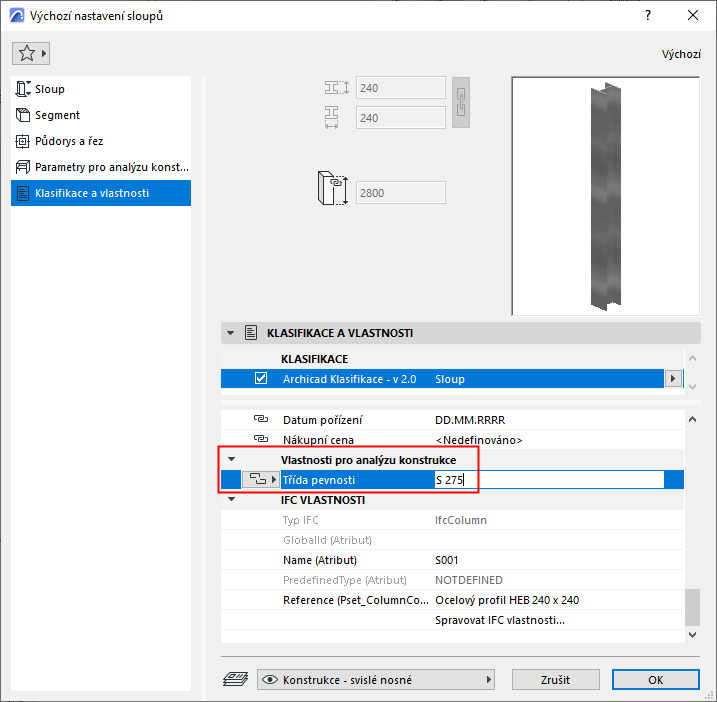

V tomto modelu je několik prvků, které jsou z materiálu Ocel - Konstrukční, ale mají různé hodnoty vlastnosti Pevnost zadané v nastavení jednotlivých prvků na panelu Klasifikace a vlastnosti.
