Mapování profilů (podle jména)

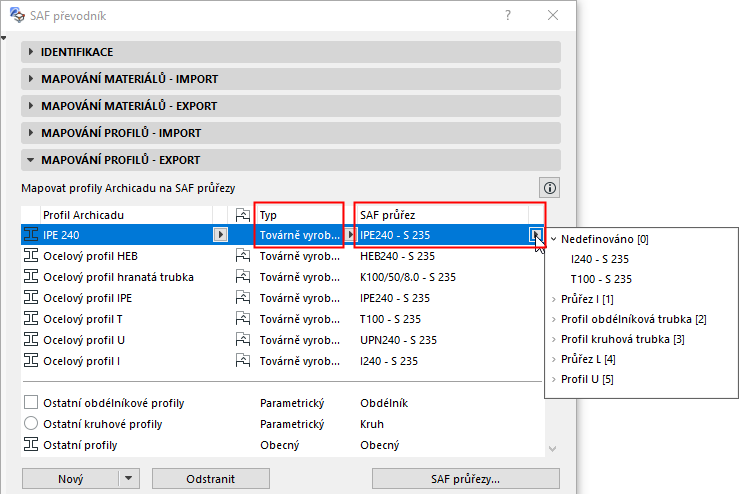

  1. Pro každý profil Archicadu vyberte odpovídající typ a průřez.

    • Nabídka SAF průřezů je filtrovaná na základě zvoleného typu (továrně vyrobený, parametrický nebo skládaný) a je seřazena podla SAF kódu.
    • Pokud v seznamu nenajdete SAF průřez, který potřebujete, můžete do seznamu přidat svůj. Viz Přidání dalších SAF průřezů do seznamu mapování (Export do SAF) .
    • SAF průřezy všech profilů mapovaných dle jména obsahují definice materiálu.
    • Profily typu “obecný” nejsou mapovány podle jména. Budou vytvořeny znovu jako SAF průřezy na základě polygonu profilu nebo geometrie. Jejich materiál je definovaný na panelu Mapování materiálů.
  2. Další profil Archicadu můžete do seznamu přidat následovně:

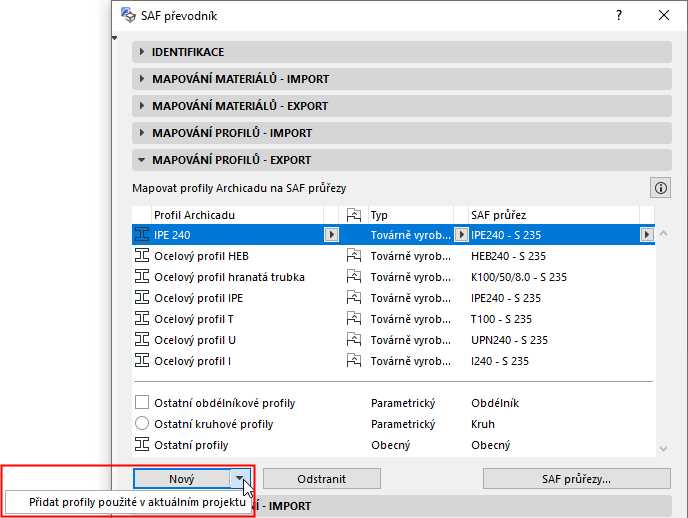

    • Z nabídky pod šipkou tlačítka Nový vyberte Přidat profily použité v aktuálním projektu

    • Klikněte na Nový a vyberte ze seznamu profilů aktuálního projektu Archicadu. (Dostupné profily: profily s nosnou částí, které jsou použité jako trám nebo sloup.)
