Použití externí databáze při převodu nemapovaných profilů

Exportované profily Archicadu a importované profily 1D SAF prvků jsou mapovány na základě definic vytvořených na panelech Mapování profilů (nastavení pro export resp. pro import).

Profilům, které NEJSOU v seznamu mapování profilů nastavené na mapovaní dle jména, můžete nastavit automatické mapování dle výchozí databáze. Tento postup vám může ušetřit spousty času v porovnání s ručním mapování.

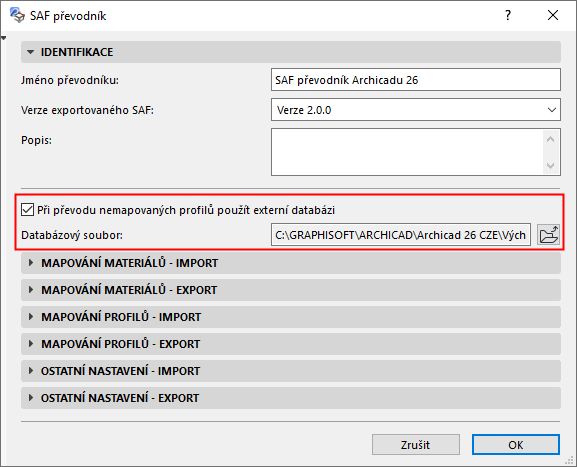

Tuto volbu můžete aktivovat na panelu Identifikace v převodníku SAF.



Pokud tuto volbu aktivujete, budou všechny exportované profily Archicadu, resp. importované standardní průřezy, které NEJSOU mapovány podle jména, mapovány na základě předdefinovaného seznamu (soubor aplikace Excel s názvem "ExternalDB").

Poznámka: Pro každý importovaný průřez SAF, který nemá odpovídající profil v Archicadu, se automaticky vytvoří nový atribut profilu na základě databáze standardních ocelových profilů. Viz Použití standardních ocelových profilů.

Umístění a úpravy databázového souboru (továrně vyrobené SAF průřezy)

Excel soubor “ExternalDB” je umístěný ve složce Výchozí hodnoty v instalační složce Archicadu.

Podívejte se také na stránku Downloads, jestli není k dispozici soubor přednastavené databáze, který by se vám mohl hodit. (Viz Stažení SAF datových souborů optimalizovaných pro konstrukční aplikace .)

Můžete si také vytvořit vlastní databázi, uložit ji a následně ji používat. Musíte použít Excel soubor s jediným listem a dvěma sloupci se stejnými jmény, jako sloupce ve výchozím souboru.

Důležité:  Původní soubor ExternalDB můžete použít jako zdroj pro kopírován/vložení a úpravu své databáze, nikdy jej ale neodstraňujte ani nepřejmenovávejte!

Priorita pravidel mapování

Pravidla pro mapování profilů Archicadu a továrně vyrobených průřezů SAF se uplatní v následujícím pořadí:

  1. Mapování podle jména dle seznamu na panelu Mapování profilů
  2. Externí databáze (pokud je aktivní volba "Použít externí databázi").
  3. Nastavení “Ostatní profily”. Toto nastavení pokryje všechny profily Archicadu, které nebyly mapované v kroku 1 a 2 výše.
