Práce s XREFy

Soubory externích referencí (XREF) jsou podobné Připojeným modulům ,,jde však o soubory DXF nebo DWG a nikoliv o soubory Archicadu.

Viz také Připojené moduly a XREFy v Teamworku.

Externí preference je způsob, jak ušetřit místo na disku a práci. K půdorysu nebo detailu můžete připojit soubor DWG nebo DXF; soubor bude načten do projektu a bude zobrazen podle nastavení vybraného převodníku DXF/DWG.

Můžete se například chytat ke všem prvkům v XREF a tisknout je a plotrovat.

Obecné použití pro XREFy je kreslení prvků, které jsou stejné v několika různých výkresech projektu (například obrysy vnějších a vnitřních zdí). Pokud máte soubor obsahující tato data, můžete jej připojit k jiným výkresům, které mohou používat geometrické informace obsažené v XREF souboru bez toho, že by souboru projektu musel skutečně tato data obsahovat. Také pokud se zdroj dat v externí referenci (DWG nebo DXF) změní, pak tyto změny můžete okamžitě aktualizovat a mít tak k dispozici vždy poslední stav dat.

XREFy jsou dostupné v Archicadu i AutoCADu - obě aplikace umí rozpoznat kruhové reference.

V Archicadu pracují soubory externích referencí stejně jako v AutoCADu. XREFy Archicadu mohou zobrazovat 2D prvky ze souborů DWG, ale trojrozměrné prvky AutoCADu (například tělesa) nejsou v 3D okně Archicadu viditelné.

Poznámka: Pokud některá z funkcí nepracuje tak, může chybět DXF/DWG doplněk, nebo není nastaven překladač DXF/DWG. Můžete si to snadno ověřit výběrem Soubor > Otevřít a vyhledáním příslušných typů souborů v poli Soubory typu. Chybějící doplněk lze načíst výběrem položky Správce doplňků v menu Volby.

Připojit XREF

  1. V okně půdorysu, detailu nebo pracovního listu vyberte příkaz v menu Soubor > Externí obsah > Připojit Xref.

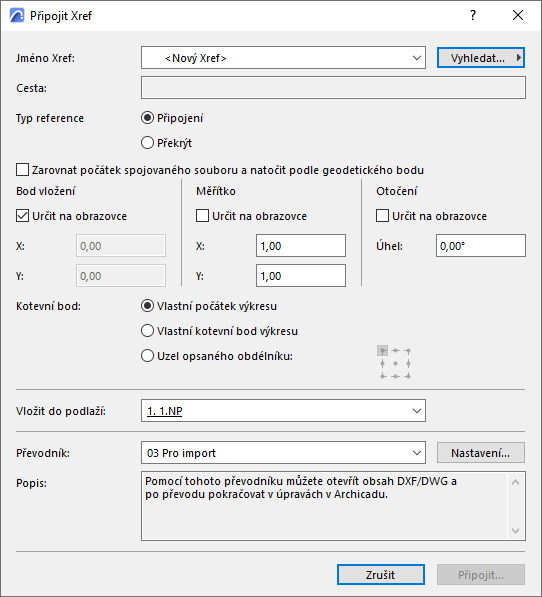

  2. Zobrazí se dialogové okno Připojit Xref Zabalit projekt.

  3. V nabídce u jména XREFu:
    • vyberte soubor XREFu již načteného v projektu
    • nebo vyhledejte DWG nebo DXF soubor v lokálních souborech nebo na BIMcloudu
  4. Podle potřeby nastavte vložení a natočení.

    Podrobnější informace naleznete v tématu Připojit XREF.

  5. Vyberte převodník DWG/DXF který obsahuje nastavení převodu připojovaného souboru (nebo použijte zobrazený výchozí převodník). Pokud chcete zobrazit nastavení aktuálního převodníku, klikněte na tlačítko nastavení.
  6. Klikněte na připojit.

Soubory XREF můžete k projektu připojit a odpojit, odpojit je dočasně a znovu načíst, navázat je na soubor projektu a zobrazit o nich informace. Tyto funkce jsou dostupné v okně správce Xrefů (Soubor > Externí obsah > Správce Xrefů a Soubor > Připojit Xref).

Poznámka: Neměli byste připojovat XREFy z různých míst se stejným jménem, protože AutoCAD neumí tyto soubory otevřít. (Pokud mají stejné jméno, ale různé přípony - DXF oproti DWG - může to stále způsobovat problémy.)

Správa Xrefů

Ke správě Xrefů vložených do projektu použijte správce Xrefů.

Okno správce Xrefů zobrazuje informace o připojených souborech, včetně jména reference (obvykle je stejné jako jméno připojeného souboru), jejího stavu (načteno, odpojeno, znovu načteno, odpojeno nebo svázáno), velikosti, typu (Připojit nebo Překrýt), data a počtu výskytů a informace o použitém převodníku.

Více detailů najdete v kapitole Dialogové okno Správa XREF.
