Import mračna bodů

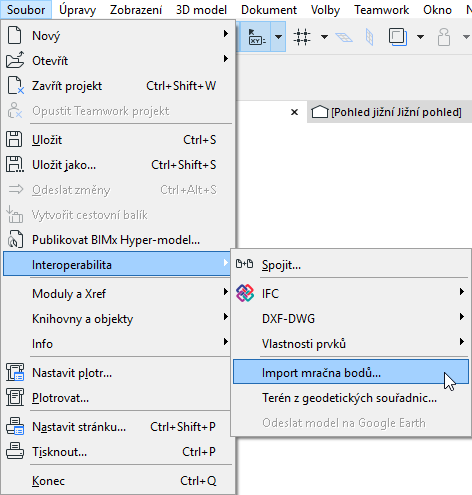

- Použijte příkaz Soubor > Spolupráce > Import mračna bodů.

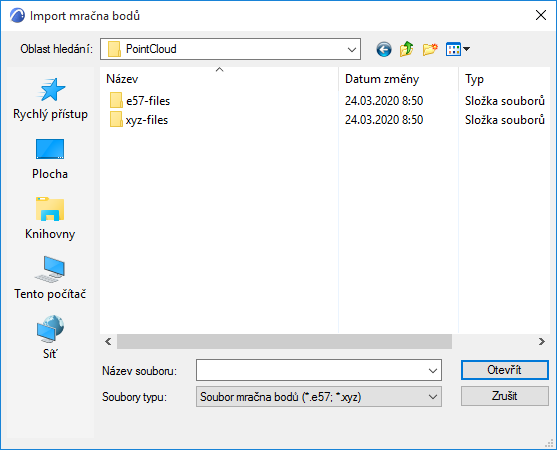

- Najděte umístění souborů mračen bodů jeden nebo více jich označte. Soubory musí být ve formátu .e57 nebo .xyz.
- Klikněte na tlačítko Otevřít.
- Soubory formátu XYZ:
Pokud má některý z vybraných souborů příponu .xyz, objeví se okno Převod formátu:
Poznámka: Soubory formátu E57 jsou standardizované a nevyžadují převod. Převod formátu bude přeskočen a budete pokračovat na další krok.

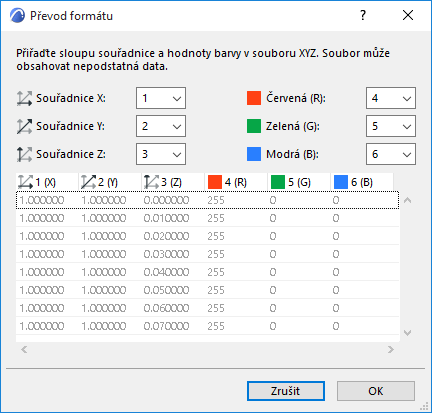

V dalším kroku můžete opravit souřadnice X, Y a Z a RGB barvy importovaného souboru (pokud je třeba), a jak budou interpretovány.
Jediná data, která můžete upravit jsou zobrazena v šesti polích v horní části okna. Každému poli (souřadnice X, Y, Z a barvy červená, zelená a modrá) přiřaďte jeden sloupec ze spodní části okna. (Prvních 6 sloupců je standardně očíslováno, některé ale můžou obsahovat nepotřebná data.)

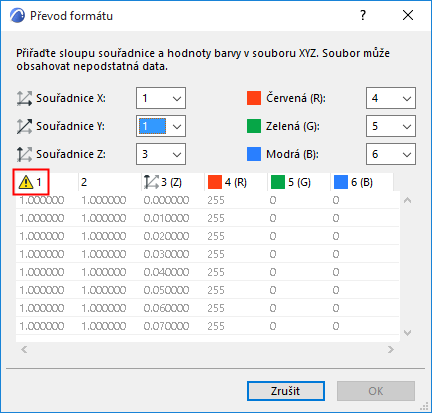

Pokud data nejsou přiřazena správně - například je některý sloupec přiřazený dvěma polím - tlačítko OK nebude aktivní a nad chybným sloupcem bude zobrazen vykřičník.
O dalších možnostech převodu formátu (pokud je třeba) importovaných .xyz souborů se poraďte s geodetem, který soubory vytvořil.

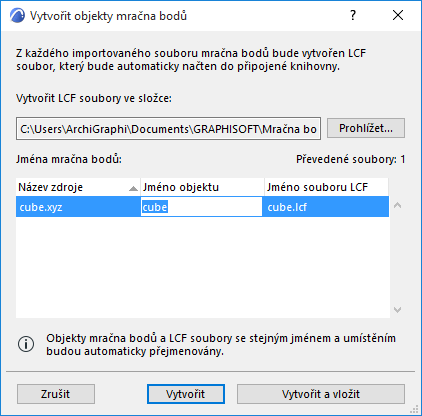

- Otevře se okno Vytvoření objektů mračna bodů.
Budou vytvořeny nové objekty mračna bodů jako LCF soubory (vypsané v okně) a budou uloženy v připojené knihovně zobrazené v poli cesty. Podle potřeby můžete nastavit jinou cestu.
- Jméno objektu Jméno nově vytvořeného objektu. Jméno nově vytvořeného objektu. Podle potřeby můžete jméno upravit.
- Použijte jeden z následujících postupů:
- tlačítkem Vytvořit vytvoříte soubor mračna bodů, ale objekt nevložíte.
- tlačítkem Vytvořit a vložit můžete rovnou objekt vložit (pouze sólové projekty. Pro týmové projekty viz: Vložení objektu mračna bodů v Teamwork projektech.)
Převod souborů mračna bodů může chvíli trvat.

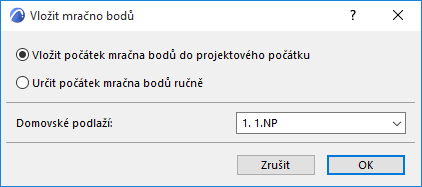

- Pokud se rozhodnete objekt vytvořit a vložit, objeví se okno Vložení mračna bodů.
V tomto okně můžete:
- vyberte metodu vložení (buď ho lze vložit do projektového počátku nebo kliknutím vložit ručně)
- nastavte domovské podlaží objektů mračna bodů
Viz také Změna počátku objektu mračna bodů.

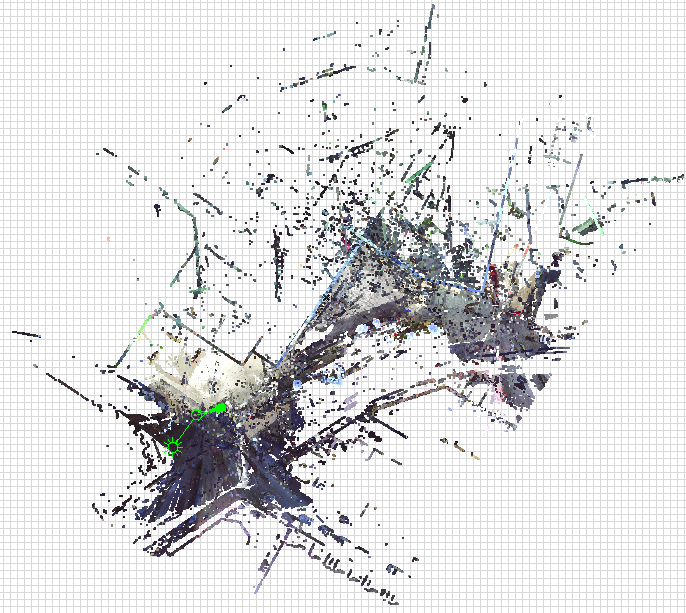

Tlačítkem OK objekty mračna bodů vložíte. Můžete se přichytávat k libovolnému bodu výsledného objektu.

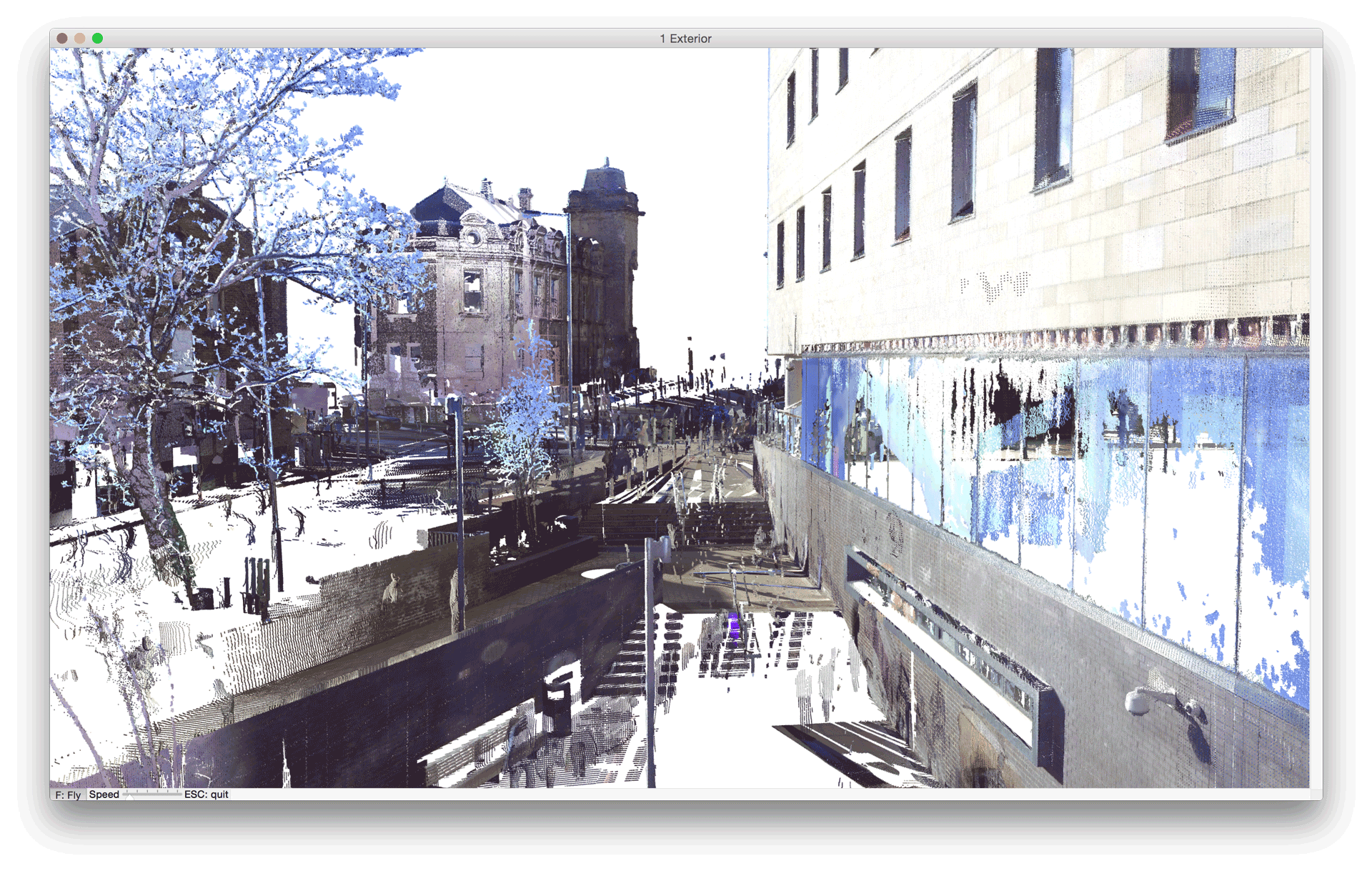

Zdroj obrázku: BAM Construct UK Ltd, www.bam.co.uk | FARO Technologies UK Ltd, www.faro.com

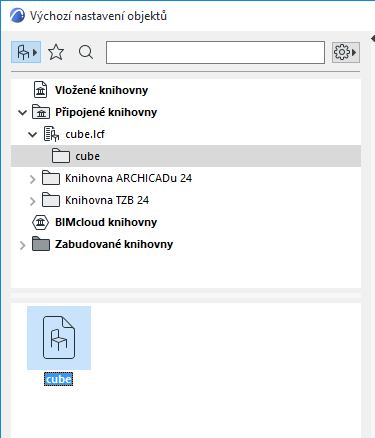

Při každém importu souboru mračna bodů bude v připojené knihovně vytvořena nová LCF knihovna. Nový LCF soubor můžete v nastavení nástroje Objekt vybrat používat neomezeně.
