Připojení Rhino souboru

  1. Stejně jako u jiných modulů použijte menu Soubor > Externí obsah > Vložit modul.

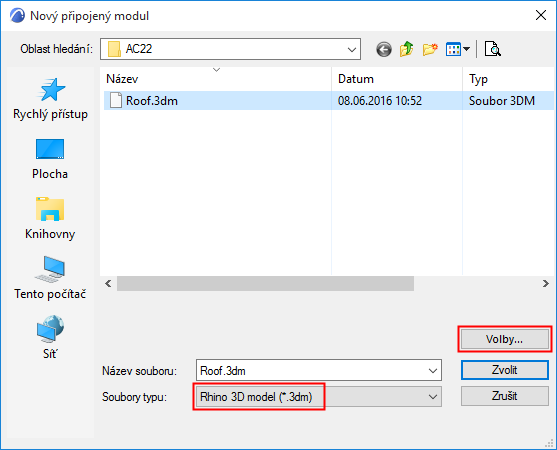

  2. V okně Nový modul vyberte Rhino 3D model (*.3dm) a klikněte na Volby.

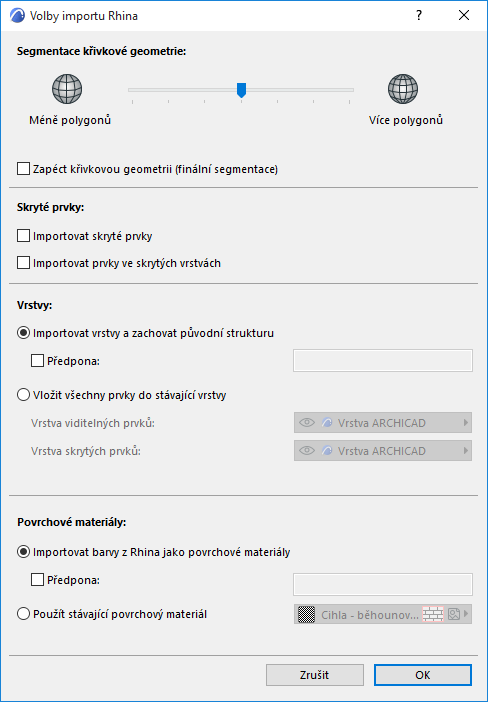

  3. Objeví se okno Volby importu Rhina.


    Tyto volby jsou stejné, jako při otevírání nebo spojování Rhino modelů:

    Viz Volby importu Rhino 3D modelů.

    Poznámka: Nastavení segmentace nemůže být po vložení Rhino modulu upravována.
  4. Jakmile dokončíte nastavení voleb importu, vraťte se tlačítkem OK do okna nového modulu.
  5. Vyberte nově vytvořený Rhino modul a kliknutím na Zvolit se vrátíte do okna Vložit modul.
  6. Při vkládání a správě modulů použijte běžné postupy. Modul bude umístěn v aktuálně otevřeném podlaží Archicadu.

    Přehled tohoto procesu naleznete v tématu Vložit modul.

Kontrola nastavení importu připojeného modulu

Každý Rhino modul může mít vlastní nastavení importu. Nastavení modulu (nebo info o převodníku) můžete zobrazit následovně:

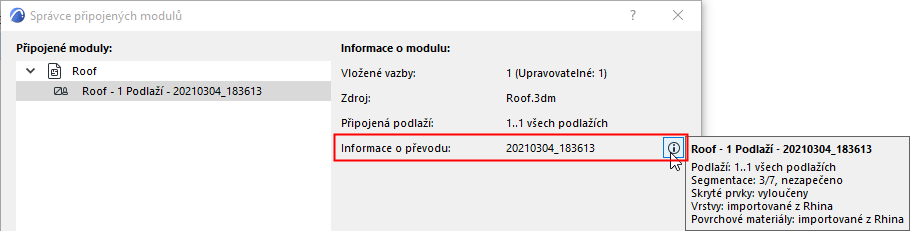

  1. Otevřete Správce připojených modulů (Soubor > Externí obsah > Správce připojených modulů).
  2. V seznamu připojených modulů označte libovolný Rhino modul.
  3. V sekci Informace o převodu uvidíte veškeré informace o modulu.
