Vytvoření nové reference klasifikace

Reference klasifikace (IfcClassificationReference) uspořádává IFC prvky do kategorií. Můžete přiřadit identifikátor reference, klasifikační atribut a další volitelné parametry všem prvkům v projektu (jako např. budově, podlažím, prvkům budovy, nebo zónám)

Tímto systémem můžete klasifikovat prvky jak ve IFC správci projektu, tak přímo v okně nastavení prvku.

Příklad

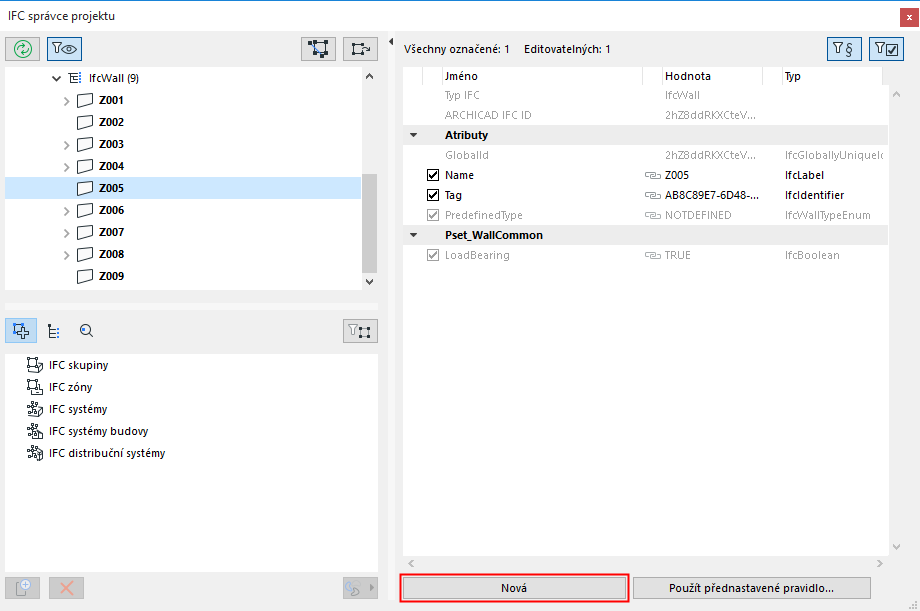

  1. V IFC správci projektu klikněte na Nová.

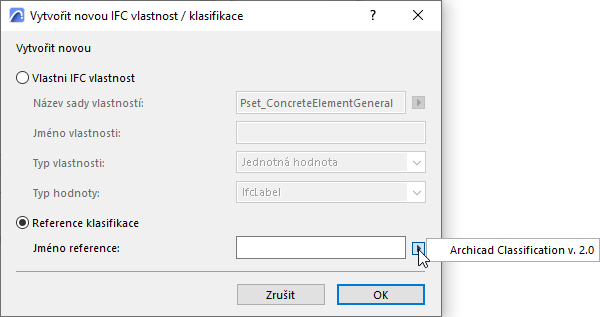

  2. Klikněte na tlačítko Reference klasifikace a zadejte její nové jméno. Můžete také vybrat ze seznamu již existujících referencí klasifikací, které byly pro stejný typ prvku definovány dříve (seznam zobrazíte kliknutím na šipku).

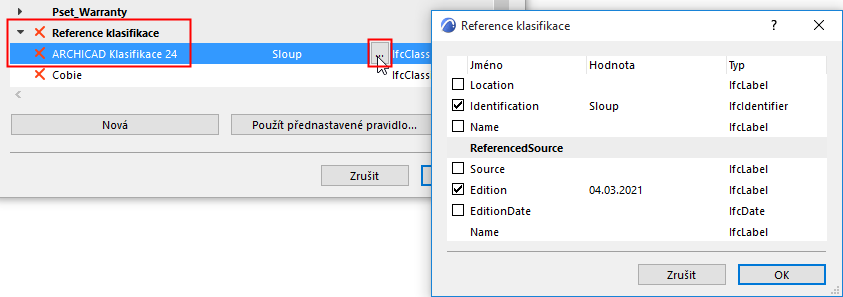

  • Přiřaďte hodnoty. Reference klasifikace má 8 upravovatelných/definovatelných položek (nejdůležitější jsou “Jméno” a identifikátor (“Identification”) referenčních dat klasifikace).


Hodnotu vlastních dat reference klasifikace můžete upravit ručně, nebo pomocí příkazu Použit přednastavené pravidlo:

Viz Použít přednastavená pravidla.
